Description

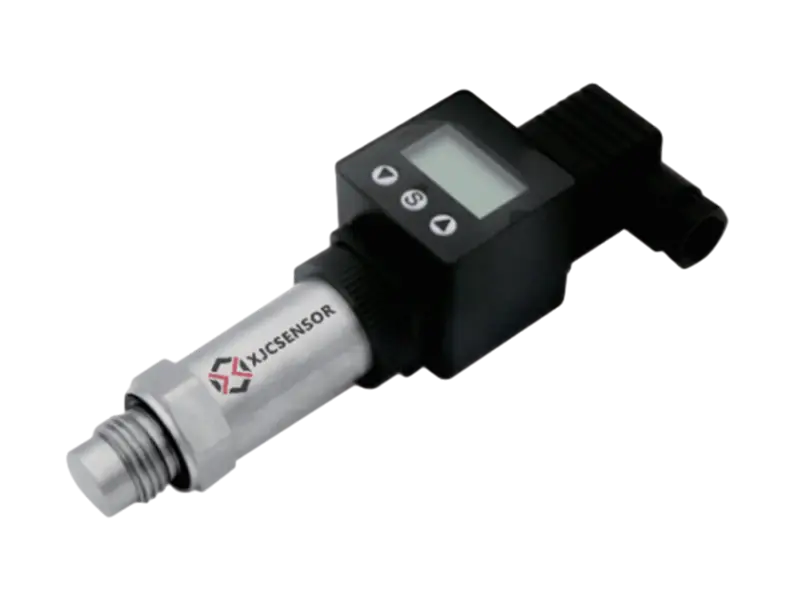

압력 센서/압력 트랜스미터 X-100PS 플러시 다이어프램 타입
기술적 인 매개 변수
| 제품 성능 | |
| 장기적인 안정성 | ±0.2%FS/년(누적 아님) |
| 정확성 | ±0.25%FS,±0.5%FS(선택 사항) |
| P201 온도 효과 | 1.5%FS/100℃ |
| 비교임금 | -20 ℃ ~ 80 ℃ |
| 온도를 작동합니다. | |
| 디스플레이 화면 없음 | -40 ℃ ~ 85 ℃ |
| LED | -20 ℃ ~ 70 ℃ |
| 제로 오류 | ± 1.5 % FS |
| 스팬 오류 | ± 1.5 % FS |
| 평균응답시간 | ≤30ms |
| 피로 수명 | 100억개 이상의 디자인 |
| 물리적 특성 | |
| 압력 인터페이스 | 주문 가이드를 참조하세요 |
| P201 접촉 부품 | SS316L,17-4PH |
| 전기 인터페이스 | 주문 가이드를 참조하세요 |
| 쉘 재질 | SS304 |
| 쉘 보호 | IP65 / IP67 |
| 충격 | EC 68-2-27 절차 I |
| 진동 | 10g, 25-2000Hz |
| 무게 | 350g 정보 |
| 환경 데이터 | |
| 인증 | CE, RoHS 규제 |
| 전압 출력 | |
| 출력(3선) | 최소 OV ~ 최대 10V |
| 전원 공급 장치 | 전체 범위 출력 4V, 최대 30Vdc |
| 전류 출력 | |
| 출력(2선) | 4-20mA,4-20mA+HART/2-wire |
| 전원 공급 장치 | 10 ~ 30Vdc |
| 범위 | 보증 압력(xFS) | 버스트 압력(xFS) |
| Kpa/바 | XJC-100PS | XJC-100PS |
| 진공 | 5.0xFS | 3.0xFS |
| 40 ~ 100kpa | 1.5xFS | 3.0xFS |
| 200kpa~35바 | 1.5xFS | 2.0xFS |
| 모드버스-RTU | ||||||
| 타입 | 단말기 | 현재 신호 | 전압 신호 | 전압 신호 | RS485 | 케이블 색상 |
| M12 * 1 | 1 | +ve 공급 | +ve 공급 | +ve 공급 | +ve 공급 | 갈색 |
| 2 | OV 컴 | -ve 출력 | -ve 공급 | 백 | ||
| 3 | +ve 출력 | +ve 출력 | +ve 출력 | A+ | 파란색 | |
| 4 | -Ve 공급 | B- | 검정 | |||
| DIN | 1 | +ve 공급 | +ve 공급 | +ve 공급 | +ve 공급 | 빨간색 |
| 2 | +ve 출력 | +ve 출력 | -ve 공급 | -ve 공급 | 검정 | |
| 3 | OV 컴 | +ve 출력 | A+ | 파란색 | ||
| GND | -ve 출력 | B- | 백 |

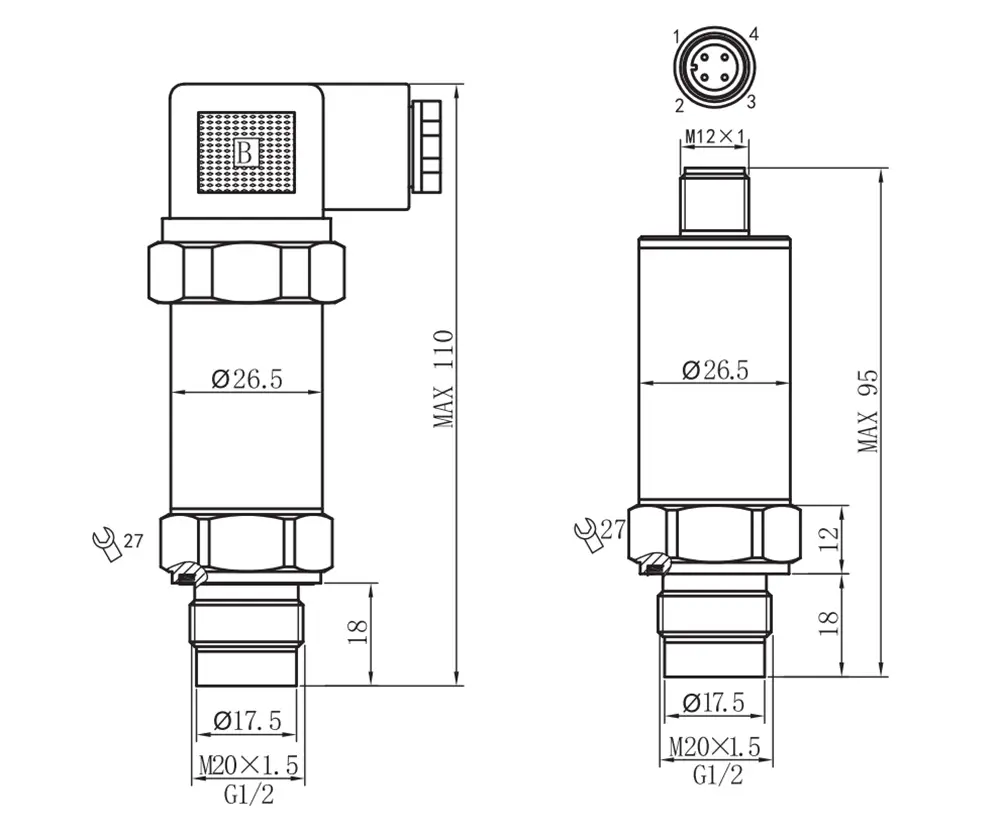

치수 및 용량
어플리케이션
화학 산업, 석탄 광산, 식품, 제지, 폴리우레탄 장비 및 기타 산업에서 점성 매체의 압력 측정에 사용됩니다.
주문 가이드
모델명 : X-100PS-①②③④⑤
| ① | ② | ③ | ④ | ⑤ | |
| 참고 | 범위 | 공정 연결 | 산출 | 전기 연결 | 정확성 |
|
1. 4PIN 표준 2m 케이블 라인 2. 1m 케이블로 직접 연결 3. 8L에서는 전압 출력이 선택 사항이 아닙니다. 4. 2D8L로만 선택 가능 5. “*”가 표시된 경우 기술자에게 문의하세요. |
범위 K=kPa B=막대 M=MPa |
2G*=G1/4* 4G=G1/2 6G=G3/4 8G=G1″” 20M=M20x1.5XX*=기타 * |
4A=4~20mA 4AX=4-20mA+LCD 디스플레이 10V=0~10V 5V=0~5V |
2D=DIN43650 허쉬 만 4P=M12/4핀 xE=직접 리드 x 미터 8L=2088 알루미늄 쉘 |
=±0.5 % FS 2=±0.25 % FS |
