Description
6축 힘 센서 X-6A-D30-H19
기술적 인 매개 변수
| 비선형 성 | 0.5% 이하 | Repeatability | ≤ 0.1% FS |
| 제로 밸런스 | ± 5% FS | 작동 온도 범위 | -20 ~ 80 ℃ |
| 추천되는 여기 | 5-10VDC | 격리 | ≥2000MΩ/50VDC |
| 보호 등급 | IP63 | 안전 하중 한도 | 150 % FS |
| 장기 크로스토크 오류 |
3%FS 이하 (디커플링 후) |
케이블 크기 |
Ø2×0.5m+14핀 플러그+ Ø4.5x7m |

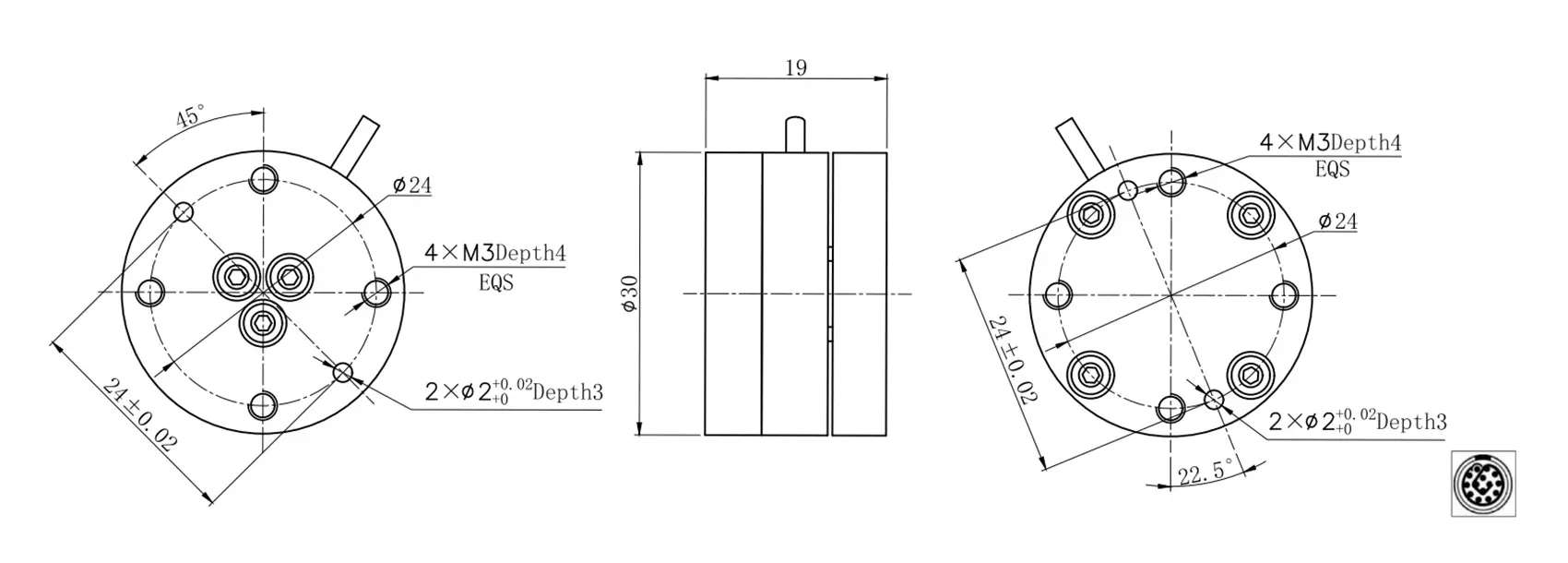

치수 및 용량
| 생산 능력 | Fx | Fy | Fz | Mx | My | Mz | 자재 |
| 50N | 50N | 50N | 0.8N.m | 0.8N.m | 0.8N.m |
알류미늄 Alloy |
|
| 100N | 100N | 100N | 2.5N.m | 2.5N.m | 2.5N.m | ||
| 200N | 200N | 200N | 5N.m | 5N.m | 5N.m | ||
| 정격 출력 | 0.3 – 2. | 0mV / V |
| 핀 할당 | 핀 1 | Exc+ 레드 | |
| 핀 2 | Exc-Black | ||
| 핀 3 | Fx+노란색 | 핀 5 | 파이+블루 |
| 핀 4 | Fx-블랙 | 핀 6 | 파이-블랙 |
| PIN7 | Fz+화이트 | 핀 9 | MX+노란색 |
| 핀 8 | Fz-블랙 | 핀 10 | MX-브라운 |
| 핀 11 | 마이+블루 | 핀 13 | Mz+화이트 |
| 핀 12 | 마이 브라운 | 핀 14 | Mz-브라운 |
