Description

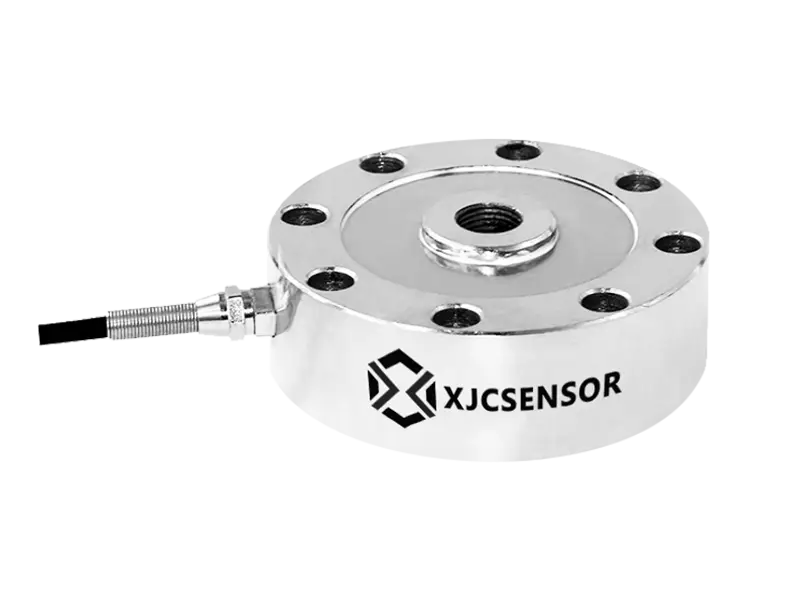

인장 및 압축 로드셀 X-L08
기술적 인 매개 변수
| 용량(선택 사항) | 50kg, 100kg, 200kg, 500kg, 1톤, 2톤, 5톤, 7톤, 10톤, 20톤, 30톤 | 자재 | 합금강스테인리스강 |
| 비선형 성 | 0.1%FS 이하 | 정격 출력 | 2.0±0.2mV/V |
| 추천되는 여기 | 5-10VDC | 최대 여기 | 10V DC |
| 보호 등급 | IP66 | 보상된 온도 범위 | -10 ~ 40 ℃ |
| 히스테리시스 | 0.05% 이하 | 작동 온도 범위 | -20 ~ 80 ℃ |
| Repeatability | 0.05% 이하 | 격리 | ≥5000MΩ/100VDC |
| 입력 임피던스 | 750 ± 50Ω | 출력 임피던스 | 700 ± 10Ω |
| 크립(30분) | ≤ 0.05% FS | 출력에 대한 온도 효과 | ≤ 0.05% FS/10℃ |
| 제로 밸런스 | ± 2% FS | 0에 대한 온도 효과 | ≤0.05% FS/10℃ |
| 안전 하중 한도 | 150 % FS | 최대 하중 한계 | 200 % FS |
| 케이블 크기 | Ø5x3m | 피로 수명 | 풀 스케일 1만회 이상 |
| 케이블 연결 | Ex+: 빨간색; Ex-: 검은색; Sig+: 초록색; Sig-: 흰색 | ||

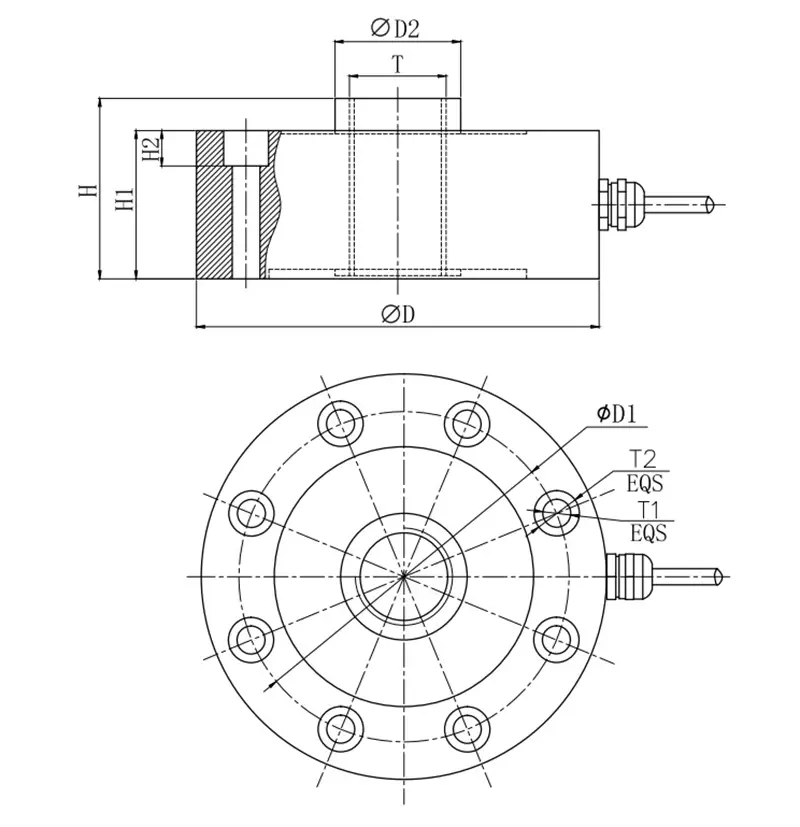

치수 및 용량
| 생산 능력 | D | D1 | D2 | H | H1 | T | T1 | T2 | H2 |
| 50 / 100 / 200 / 500kg | 88 | 72 | 22 | 34 | 31 | M12 * 1.75 | 8*Φ7 | 8*Φ11 | 7.2 |
| 1/2/5/7톤 | 105 | 89 | 32 | 37 | 34 | M16 * 1.5 | 8*Φ7 | 8*Φ11 | 7.2 |
| 20년 10월 15일 | 120.6 | 101.8 | 39 | 53.5 | 41 | M32 * 1.5 | 8*Φ9 | 8*Ø1 4 | 10.5 |
| 30t | 141 | 116.8 | 50.4 | 57.2 | 50.8 | M40 * 1.5 | 8*Ø11 | 8*Ø1 8 | 11 |
어플리케이션
주로 인장 및 압축 시험 장비와 자동 장비 분야에 적용되며, 여기에는 소범위 힘 시험 장비, 호퍼 스케일, 리프팅 후크 스케일, 삽입력 시험 장비 등이 포함됩니다.
