Description

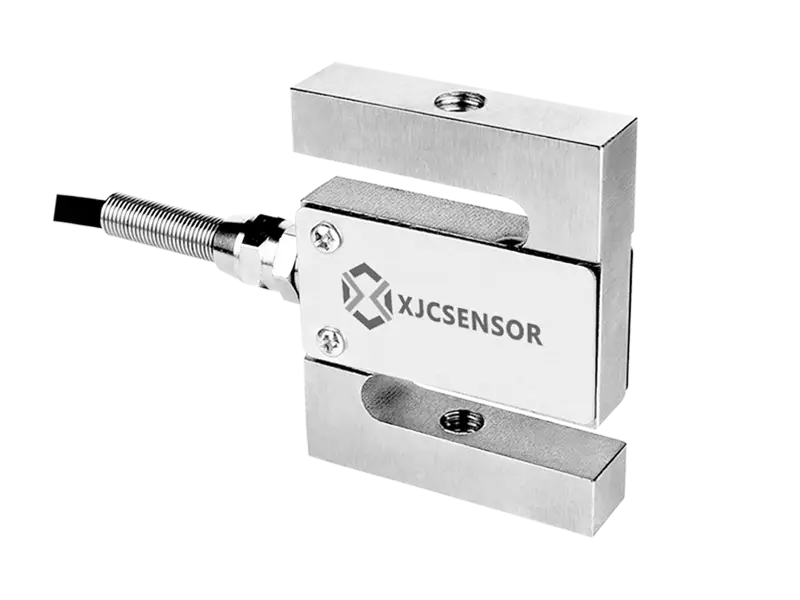

인장 및 압축 로드셀 X-S02
기술적 인 매개 변수
| 용량(선택 사항) | 5kg,10kg,20kg,50kg,100kg,200kg,500kg,1t,1.5t,2t,5t,7t,8t,10t,20t | ||
| 비선형 성 | 0.02-0.1%FS | 정격 출력 | 2.0±0.2mV/V |
| 추천되는 여기 | 5-10VDC | 최대 여기 | 10V DC |
| 보호 등급 | IP66 | 보상된 온도 범위 | -10 ~ 40 ℃ |
| 히스테리시스 | 0.02~0.05% FS | 작동 온도 범위 | -20 ~ 80 ℃ |
| Repeatability | 0.02~0.05% FS | 격리 | ≥5000MΩ/100VDC |
| 입력 임피던스 | 380 ± 30Ω | 출력 임피던스 | 350 ± 5Ω |
| 크립(30분) | 0.02%FS 이하 | 출력에 대한 온도 효과 | ≤0.02% FS/10℃ |
| 제로 밸런스 | ± 1 % FS | 0에 대한 온도 효과 | ≤0.02% FS/10℃ |
| 안전 하중 한도 | 150 % FS | 최대 하중 한계 | 200 % FS |
| 케이블 크기 | Ø5x3m | 피로 수명 | 풀 스케일 1만회 이상 |
| 케이블 연결 | Ex+: 빨간색; Ex-: 검은색; Sig+: 초록색; Sig-: 흰색 | ||

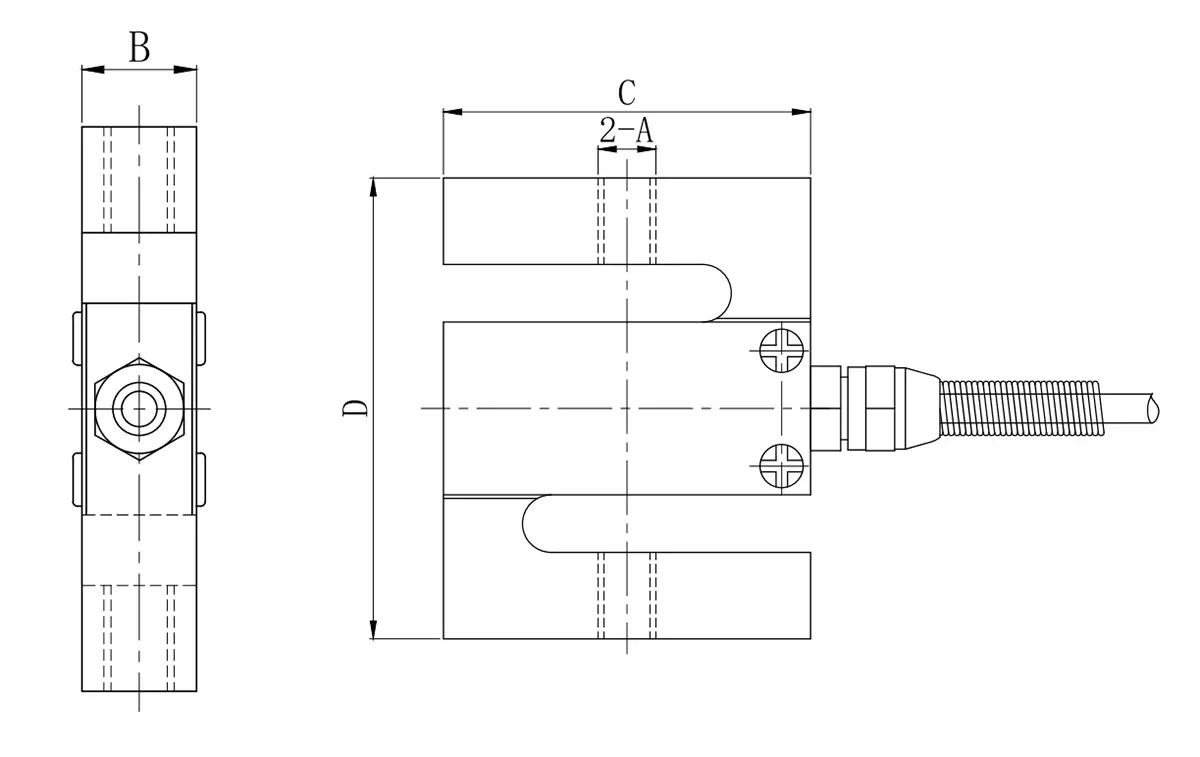

치수 및 용량
| 생산 능력 | A | B | C | D |
| 5 / 10 / 20 / 50kg | M8 | 12.7 | 51 | 64 |
| 100 / 200 / 500kg | M12 | 19.1 | 51 | 76 |
| 1/1.5 톤 | M12 | 25.4 | 51 | 76 |
| 2/5 톤 | M20 | 25.4 | 76 | 108 |
| 10년 7월 8일 | M30 | 51 | 127 | 178 |
| 20t | M36x3 | 60 | 140 | 188 |
어플리케이션
주로 인장 및 압축 시험 장비와 자동 장비 분야에 적용되며, 여기에는 소규모 힘 시험 장비, 호퍼 스케일, 삽입력 시험 장비, 리벳팅 머신, 용접기, 열간 및 냉간 적층 기계, 키보드 스위치용 감촉 시험기 등이 있습니다.
1758529919200135
