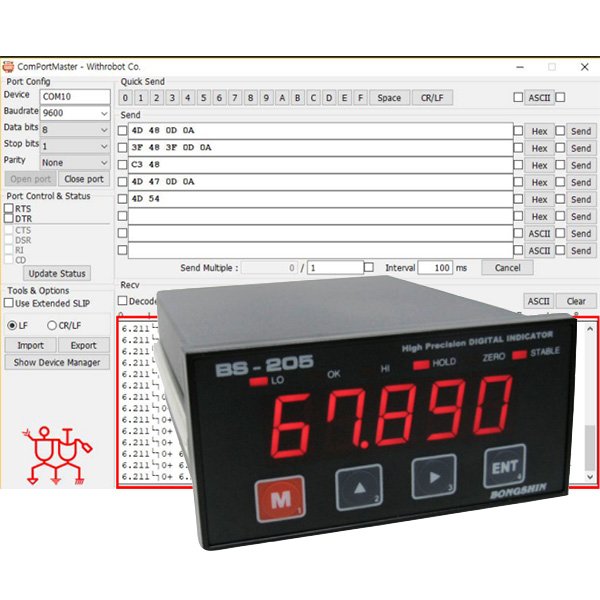

[고객문의] 봉신 BS-205 인디케이터에서 송신되는 데이터를 PC로 확인하고 싶어요

Q. 봉신 BS-205 인디케이터에 RS-232C 옵션카드를 장착하여 사용중입니다.
로드셀에서 인디케이터로 출력되는 값을 PC로 확인할 수 있나요?

A. 일반적으로 로드셀과 인디케이터 연동 시 측정되는 값들에 대해 PC로 확인하고자 할 경우,
계량 프로그램을 활용하게 됩니다.

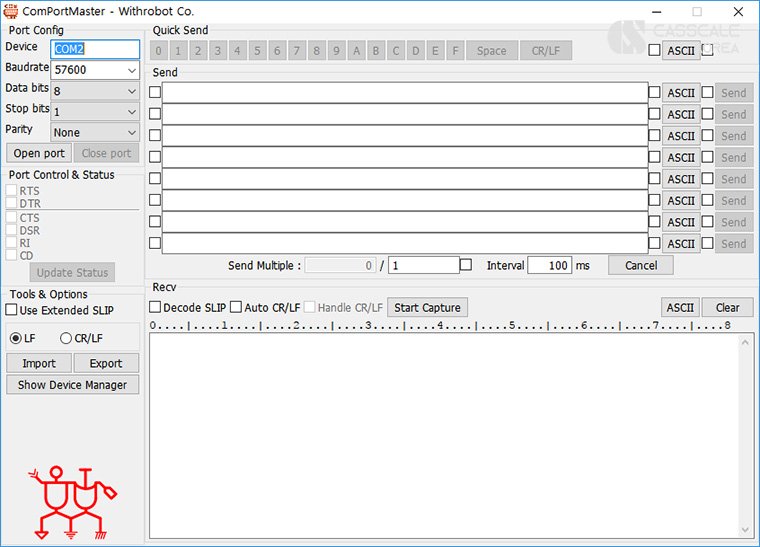

이번 사례의 경우에도 봉신 인디케이터와 호환되는 ‘ComPortMaster’ 프로그램으로 확인할 수 있습니다.

인디케이터의 ‘시리얼 스트림 모드‘를 통해 테스트 시,

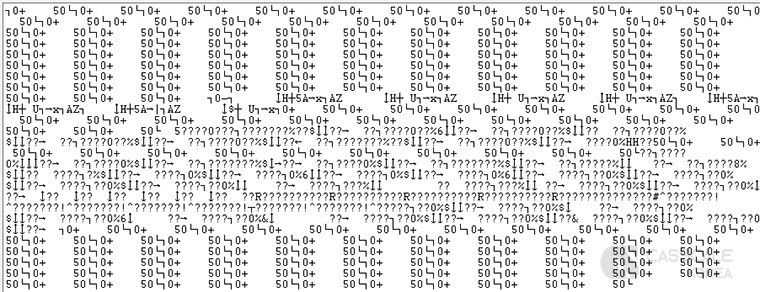

위의 그림과 같이 코드 일부분이 깨지는 현상이 발생할 수 있는데요.

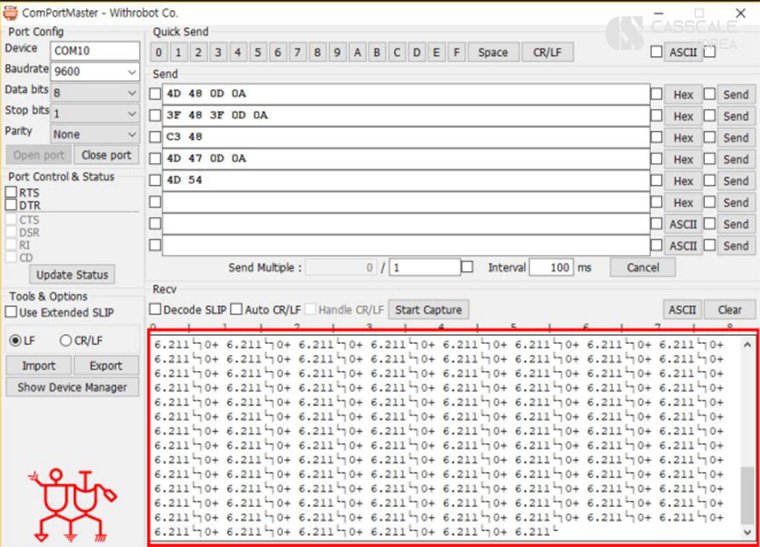

ComPortMaster 프로그램은 아스키(ASCII)코드와 헥사(HEX)코드 두 가지를 지원하고 있기 때문에,
Send 입력부에서 아스키코드를 ‘헥사코드’로 변경하게 되면 어떤 데이터가 수신 되는지 알 수 있습니다.
