SC-V05를 사용하여 로드셀의 출력값을 두가지 형태의 아날로그 출력값으로 받을 수 있습니다.
이번 포스팅은, 그중 4-20mA 출력 셋팅 사례를 소개합니다.
최대 200kg 를 사용할 예정입니다.
0kg 일때 4mA , 200kg 일때 20mA 가 출력됩니다.

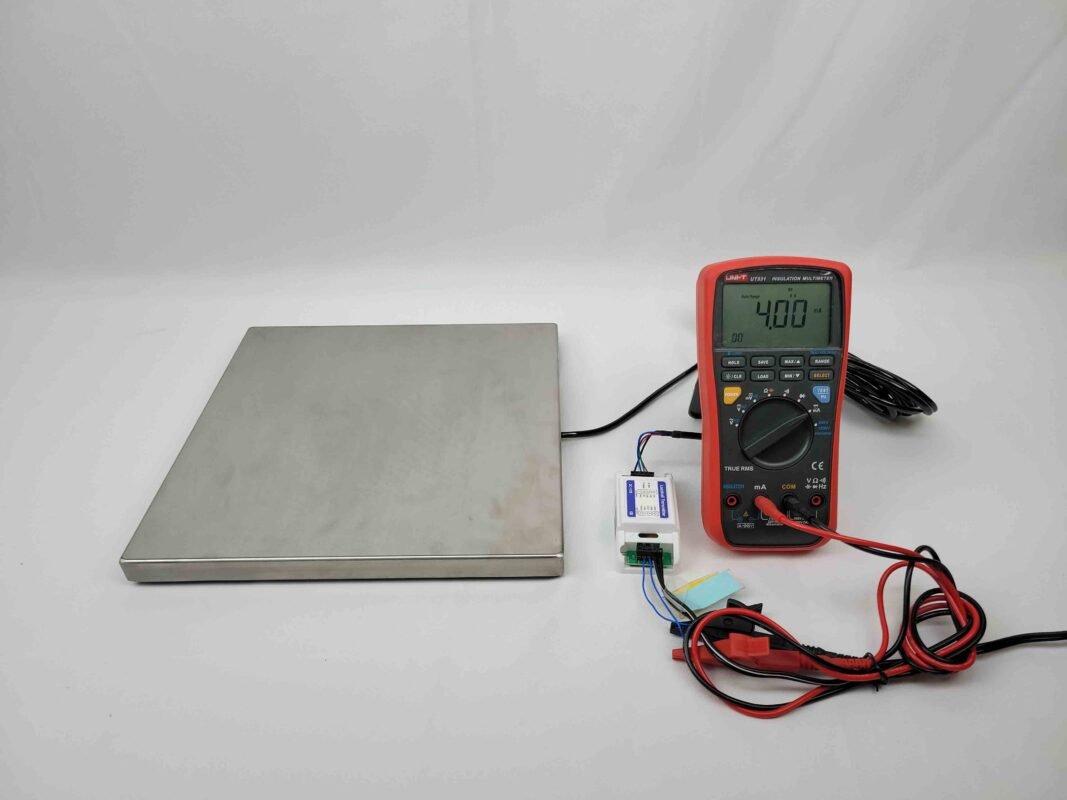

영점일 경우 4mA 가 출력됩니다.

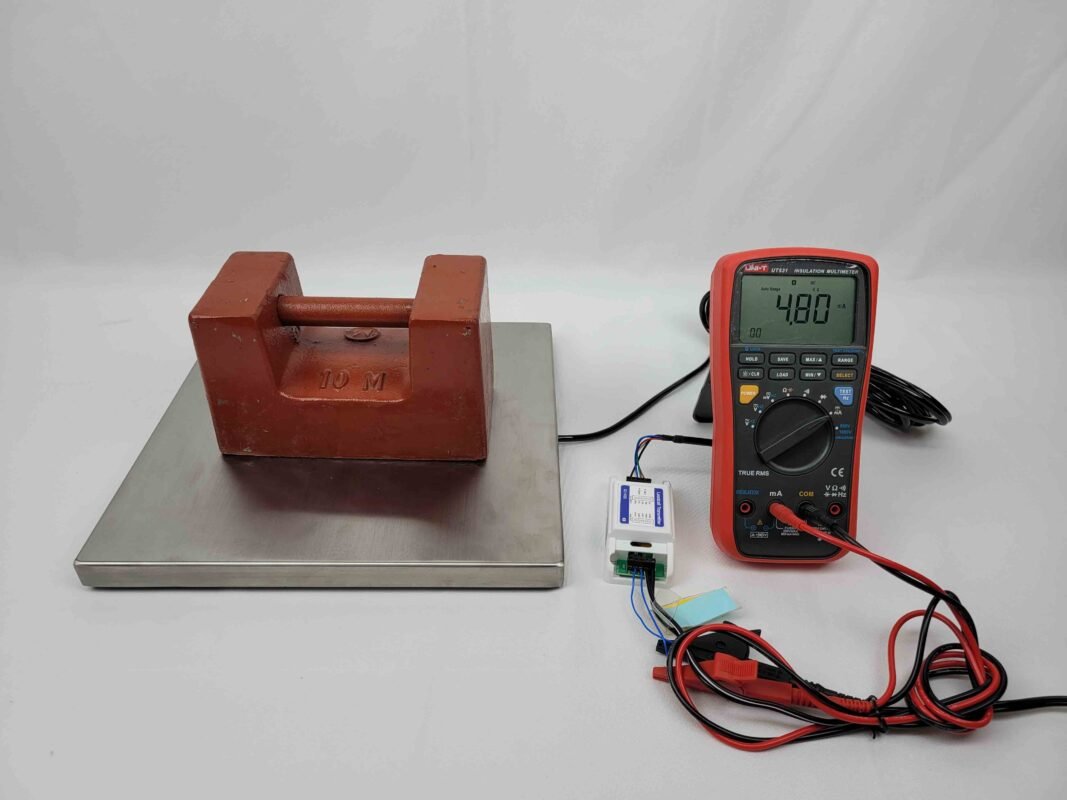

로드셀에 10kg 분동을 올릴 경우, 4.8mA 가 출력됩니다.

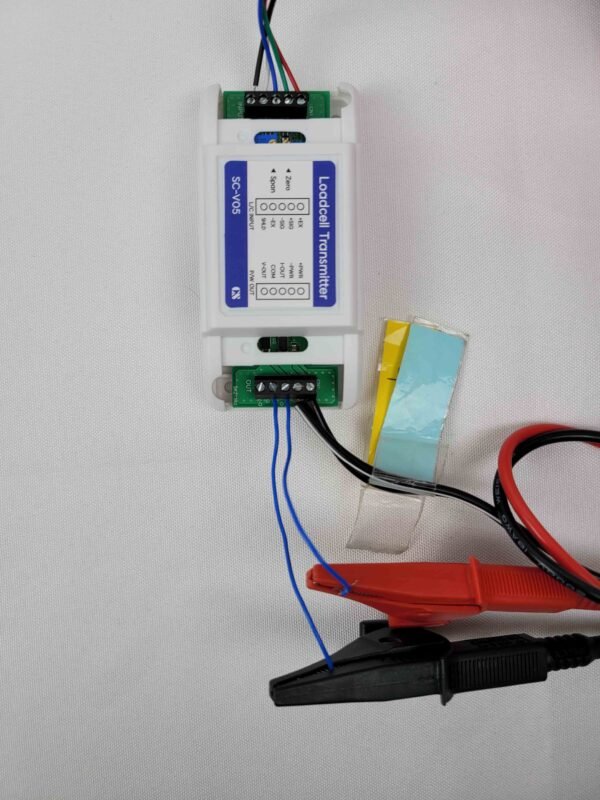

배선은 위와 같이 하면 됩니다.
출력값이 맞지 않을 시,
영점 셋팅은 Zero 가변저항을,
스판 셋팅은 Span 가변저항을 돌려 맞추면 됩니다.
참 쉽죠?
