저가형 앰프로도 로드셀의 전압을 5V로 맞출수 있습니다.
S빔 타입의 로드셀에 대한 세팅 사례로,
로드셀의 최대 중량인 200kg를 올렸을 때 5V가 되도록 했으며,
당겼을 때 값이 +가 되고 눌렀을 때에는 -값으로 세팅이 되었습니다.
로드셀은 SBA-200L을 사용했으며,
연결된 앰프는 SC-V05로, 0-5V 사양의 제품입니다.
[관련제품정보]
카스스케일 / SC-V05 / 로드셀 트랜스미터 / 로드셀 앰프

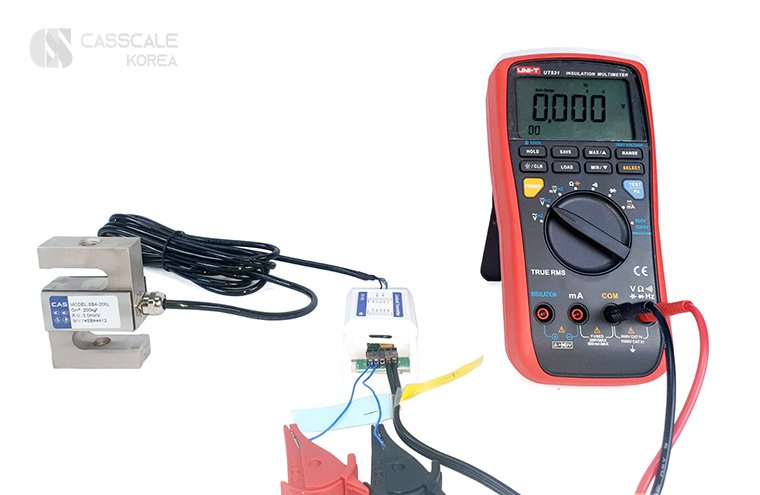

로드셀의 케이블에 맞게 앰프에 배선된 모습입니다.
로드셀 데이터시트에 표기된 색깔에 맞춰 앰프에 배선해야하며,
출력 부분에는 전압 트랜스미터가 연결되었습니다.
로드셀 위에 10kg 분동을 올린 상태로,
로드셀위에서 누르고 있는 형태로 되어 있어 -값으로 표시된 상태입니다.
출력값이 맞지 않을 경우
영점 셋팅 시 Zero 가변저항을 돌리고,
스판 셋팅 시 Span 가변저항을 돌리면 됩니다.
