이번 사례는 미니어처 로드셀과 인디케이터를 정션박스에 연동한 응용 사례입니다.
사용된 제품은 아래와 같습니다.
로드셀 : MNT-100L (3개)
인디케이터 : CI-1580A
정션박스 : MS-4PM
[관련제품정보]
카스 / MNT / 미니어처 로드셀
카스 / CI-1580A / 산업용 인디케이터
미건에스티 / MS-XXX 써밍박스 / 정션박스

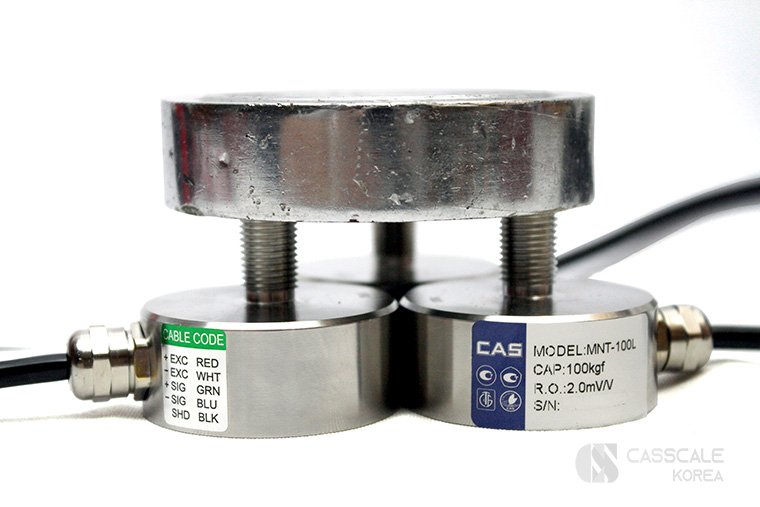

납품된 로드셀은 MNT-100L로,
최대 100kg까지 측정 가능한 미니어처 로드셀입니다.
로드셀 3개를 이용해 저울처럼 활용하고자 하는 고객의 요청으로
1kg 분동을 활용해 중량 세팅까지 진행되었습니다.
함께 납품된 인디케이터는 CI-1580A 제품으로,
산업용에서 많이 활용되고 있는 소형 인디케이터입니다.
인디케이터에 아날로그 출력을 위한 4-20mA 옵션카드가 장착된 사양으로,
세팅 시 인슐레이션 멀티미터를 함께 활용했습니다.

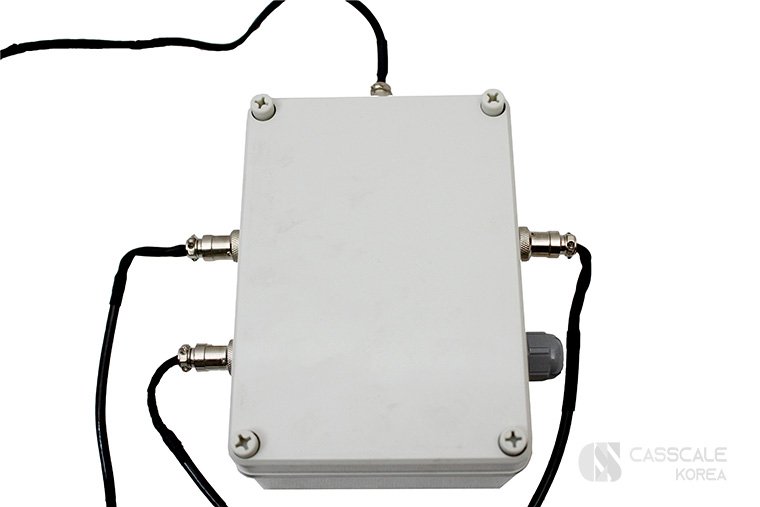

이번 사례의 핵심 제품인 정션박스입니다.
3개의 로드셀을 저울처럼 활용하기 위하여
로드셀 3개의 값을 하나로 합산하기 위한 장치로 사용되었습니다.
이렇게 정션박스를 거쳐 합산된 로드셀의 값이 인디케이터에 표시됩니다.

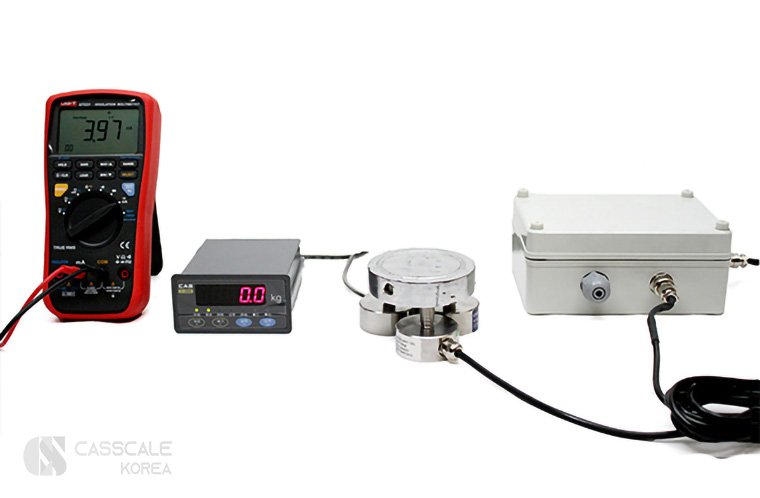

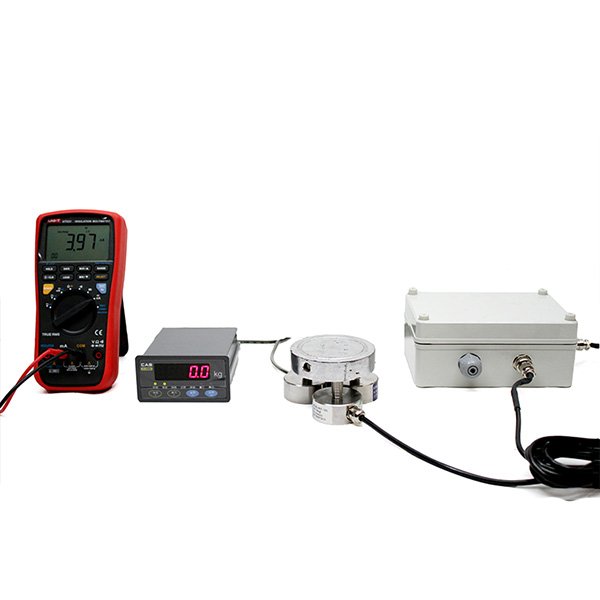

세팅된 전체 제품 컷입니다.

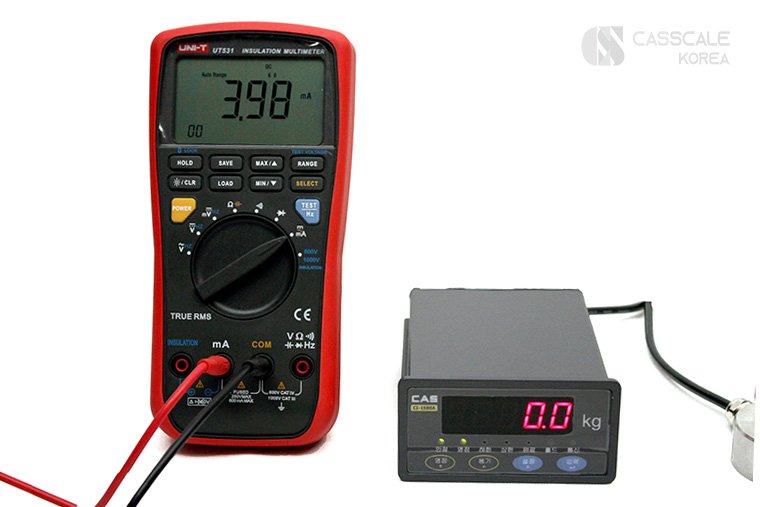

제로 세팅 상태에서 약 4mA 로 표시되는 것을 확인할 수 있습니다.

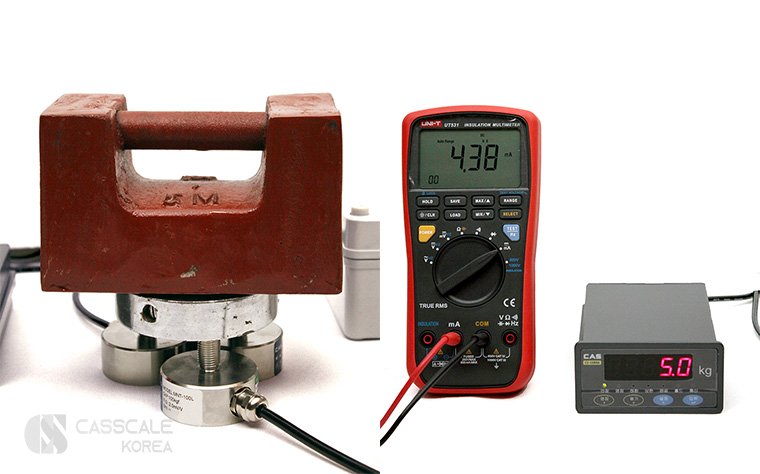

위의 이미지와 같이 세팅된 로드셀 위에 5kg 분동을 올렸을 때에는 약 4.4mA 로 표시되고
제로 세팅 시에 비해 0.4mA 가 더해진 것을 확인할 수 있습니다.
이를 바탕으로 했을 때에는 최대 200kg 까지 올릴 수 있으며,
200kg를 올렸을 때 옵션카드 최대 출력치인 20mA 가 나오는 것으로 계산이 됩니다.
다양한 로드셀 중량 세팅의 솔루션 문의는 언제나 환영합니다.
