스트레인게이지(Strain Gauge)는
가해진 힘에 따라 물체에서 일어나는 변형의 정도인 스트레인을 전기신호로 바꿔
피측정물의 변형을 측정하는 저항센서로,
얇은 막에 금속 저항선이 패턴으로 들어있는 구조로 되어 있습니다.
카스 스트레인게이지는
NAS 942 (National Aerospace Standard 스트레인게이지 관련 기준),
OIML(국제법정계량기구), ASTM(미국재료시험협회) 등 국제 공인 표준에 기반해 제작되며,
스트레인게이지 특성상 매우 작고 얇은 센서이기 때문에,
제품의 손상을 막기 위해 플라스틱 재질의 보호 필름으로 덮은 뒤,
봉투로 이중포장되어 출고됩니다.
스트레인게이지는 백킹, 그리드, 그리고 이를 보호하기 위한 보호 필름의 구조로 되어 있으며,
그리드의 길이에 따라 다양한 게이지 타입이 생성됩니다.

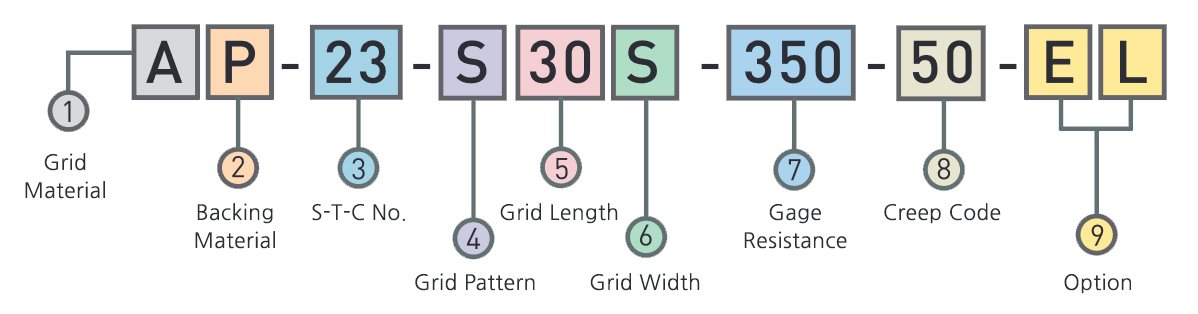

카스 스트레인게이지는 정해진 규칙에 의거해
형태, 용도, 재질 등을 구분 가능한 별도 코딩 시스템을 사용하며,
세부적인 구분은 위의 표를 참고하시면 됩니다.

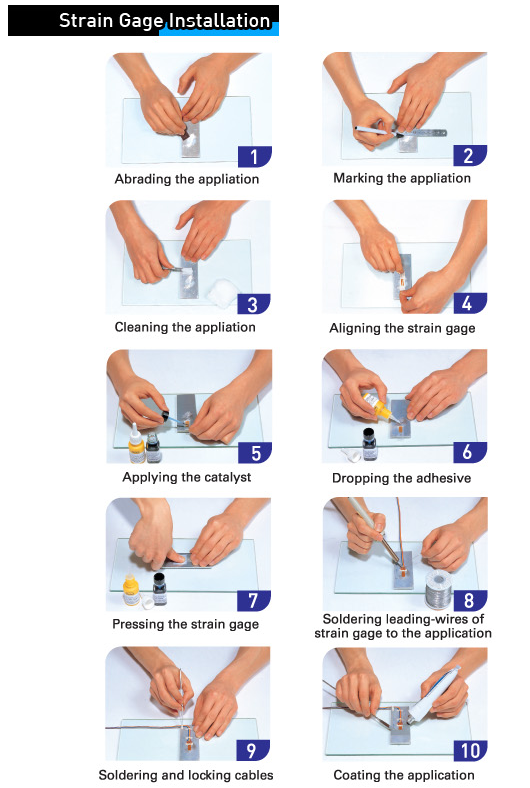

스트레인게이지의 설치법은 위의 이미지의 10댠계로 구분됩니다.
1) 부착 위치에 사포 활용해 원 모양으로 연마
(실제 구조물은 도장, 녹, 페인트그라인더로 제거 후 사포로 연마)
2) 부착 위치에 중심선 표시
(피측정물 표면이 약하고 무르면 제도 연필 사용)
3) 아세톤 묻힌 거즈로 부착 위치 세정
(거즈 혹은 탈지면 사용, 휘발성 높은 유지 용해 용제 대체 가능
한 방향으로 강하게 문지르기, 왕복하면 세정 안되므로 주의)
4) 접착제 준비
접착제 끝부분을 잡고 작업해야 하며,
접착제 가운데 잡을시 분출의 위험이 있어 접착제 눈에 안 들어가도록 주의
5) 스트레인게이지 전, 후면 확인 후, 전면에 스트레인게이지 접착용 테이프 부착
(접착제 종류에 따라 방법이 달라질 수 있음)
6) 게이지 후면에 접착제 떨어뜨리고 게이지를 피측정물 중심선에 맞춰 붙이기
(접착제는 빠르게 굳기 때문에 반드시 떨어뜨려서 사용. 바르지 말 것)
7) 엄지를 사용해 약 1분간 누르기
(접착제가 순식간에 굳으므로 빠르게 작업하고, 접착 후 위치 수정이 불가능하므로 주의)
8) 접착제가 굳으면 접착용 테이프 제거
(이상적 접착시 게이지 주위로 접착제 흘러나옴)
9) 게이지에 리드 와이어 및 케이블 납땜
(게이지 모델에 따라 달라질 수 있음)
10) 스트레인게이지 코팅 및 사용
[관련 포스팅] 스트레인게이지의 Installation
※ 스트레인게이지 주문 시 주의사항
스트레인게이지는 주문형 제품이므로, 주문 순서대로 순차적으로 생산됩니다.
통상적으로는 납기까지 1개월 이내로 소요되나,
이는 통상적인 기간일 뿐 실제로는 수시로 납기일이 변동될 수 있어
주문 전 반드시 납기일과 실제로 제품을 사용할 현장에 확인 후 주문 부탁드립니다.
