이번 포스팅에서는 레이저 용접기의 압력 측정에 사용되는 로드셀의 응용 사례를 소개합니다.
경기도의 한 공장에서 일정하게 누르는 힘을 측정하기 위해 사용할
로드셀과 앰프가 필요하다는 의뢰를 받고 솔루션을 진행했으며,
현장 출장을 통해 세팅 후 납품되었습니다.

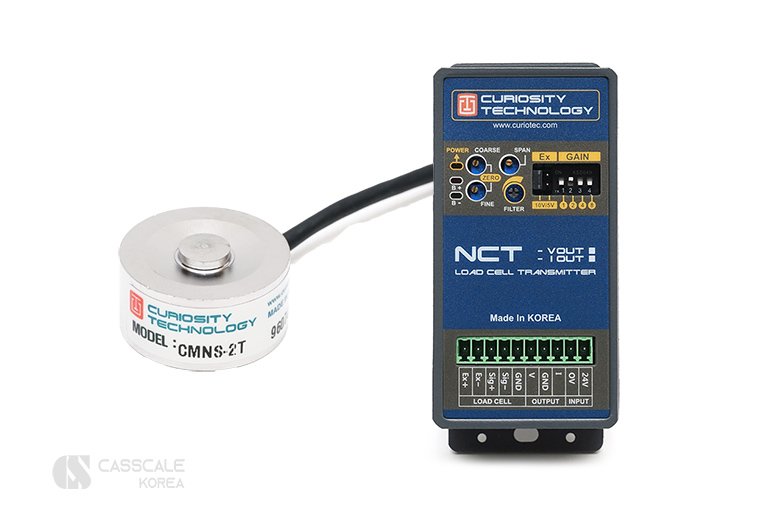

사용된 제품은 큐리오텍 로드셀인 CMNS-1T와 NCT-V010 앰프로,
CMNS 로드셀의 경우 바닥 고정용 탭이 있어
좁은 공간에서 압축 용도로 많이 사용되는 미니어처 로드셀로.
이번 사례의 경우 1톤까지 측정 가능한 사양으로 납품드렸습니다.
[관련제품정보] 큐리오텍 / CMNS / 미니어처 압축 로드셀
함께 사용된 NCT-V010 제품은
로드셀이나 게이지 타입의 트랜스듀서 출력을
전압이나 전류 형태로 전송할 수 있는 트랜스미터로,
사일로나 빈, 호퍼의 중량 측정 또는 재고 측정 및 관리와 같은
아날로그 데이터로거 기능을 갖춘 제품입니다.
[관련제품정보] 큐리오텍 / NCT / 전압,전류 트랜스미터

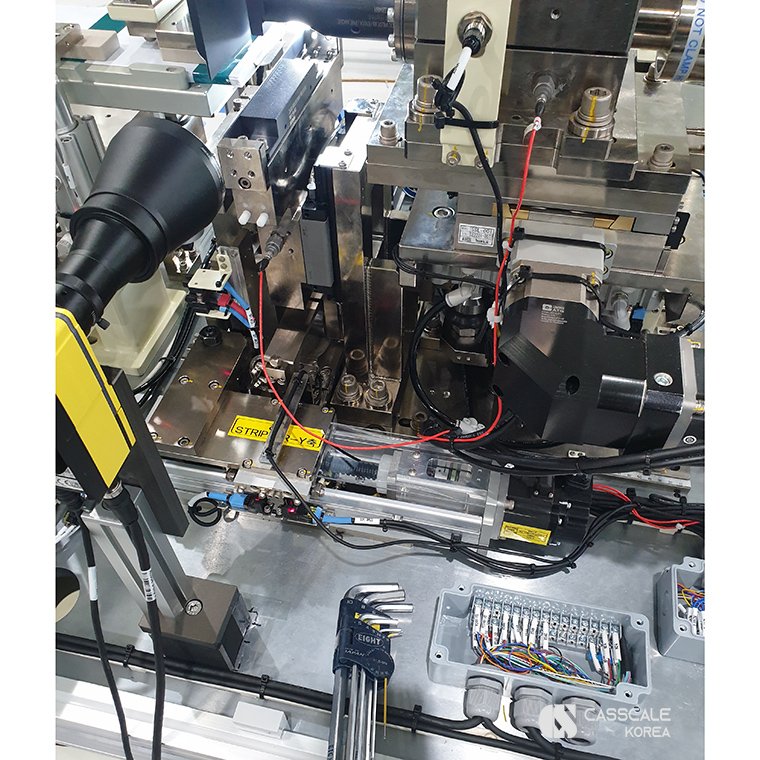

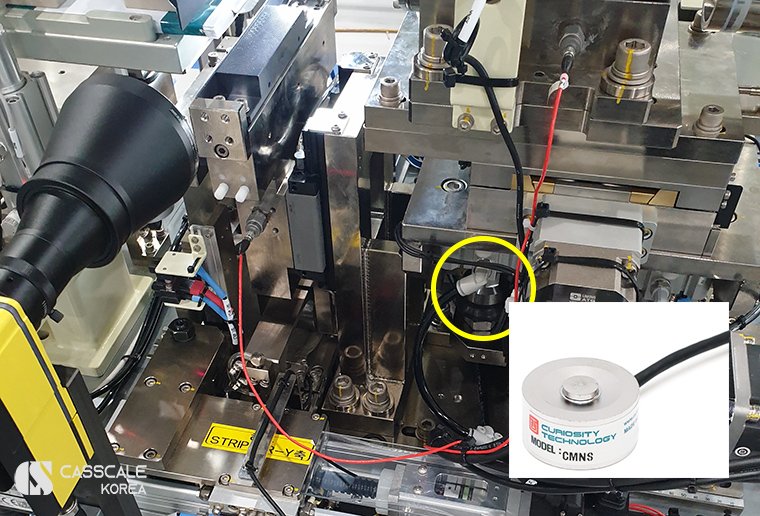

레이저 용접기에 CMNS 로드셀이 설치된 화면입니다.
위의 이미지 표시된 부분에 설치되어
일정한 누르는 힘을 측정하기 위해 사용됩니다.

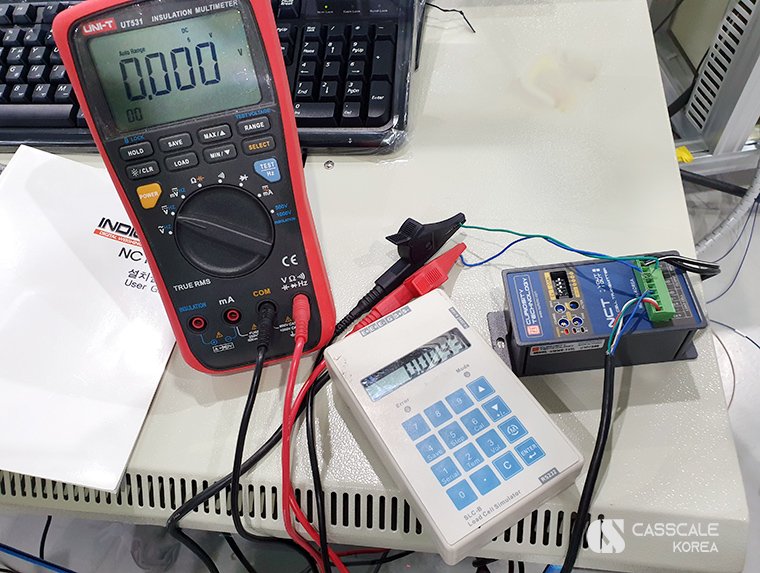

로드셀과 함께 사용할 NCT 트랜스미터의 경우, NCT-V010 모델로 선정,
로드셀 최대 무게인 1톤을 누를 때 10V의 출력 전압이 나오도록 세팅을 진행했습니다.
위의 세팅 과정에서는 약 0.8V가 출력되는 것을 볼 수 있으며,
이는 평균적으로 80kgf 정도의 압력이 측정됩니다.
이처럼 로드셀과 앰프, 또는 트랜스미터를 연결하여
힘의 측정값에 대해 전압 또는 전류로 출력할 수 있습니다.
솔루션이 필요하신 경우에는
본 페이지 하단의 견적문의란에 필요한 사양을 남겨주시면
확인 후 상세히 상담 도와드리겠습니다.
