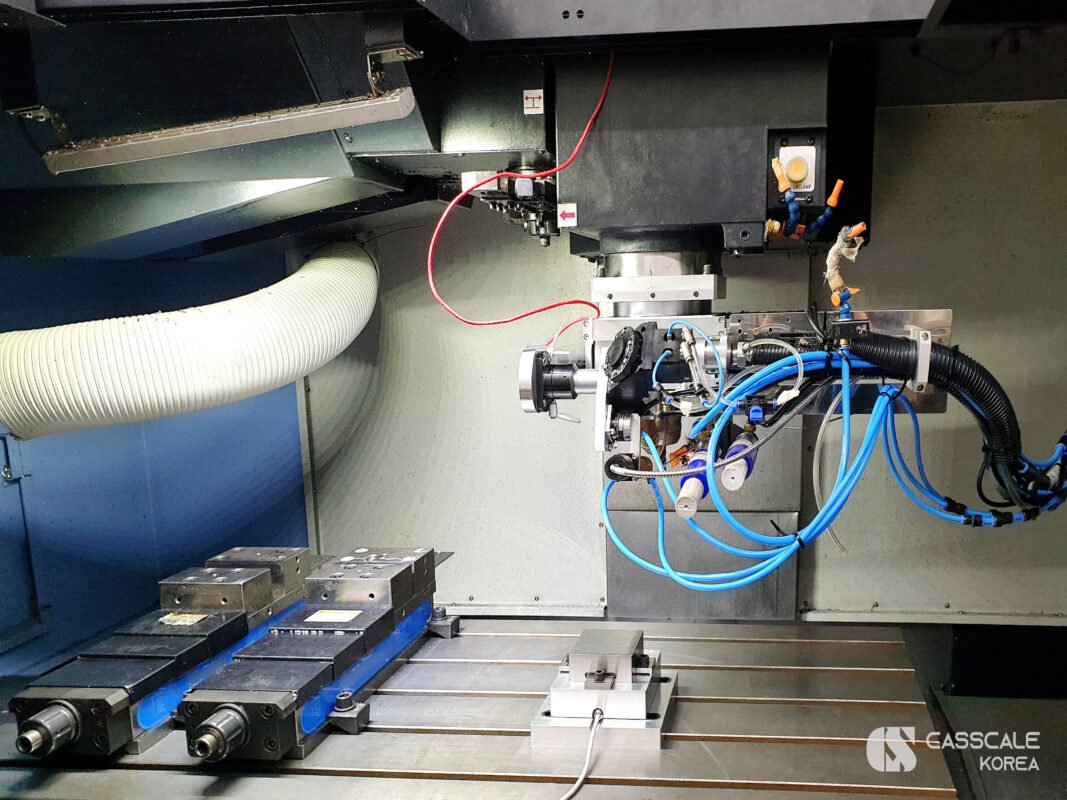

이번 포스팅은 공장에서 사용하는 절삭 머신의 절삭력 측정을
의뢰 받아 로드셀과 앰프 그리고 DAQ,소프트웨어를
결합하여 값을 측정할수 있게
제작한 솔루션 내용입니다

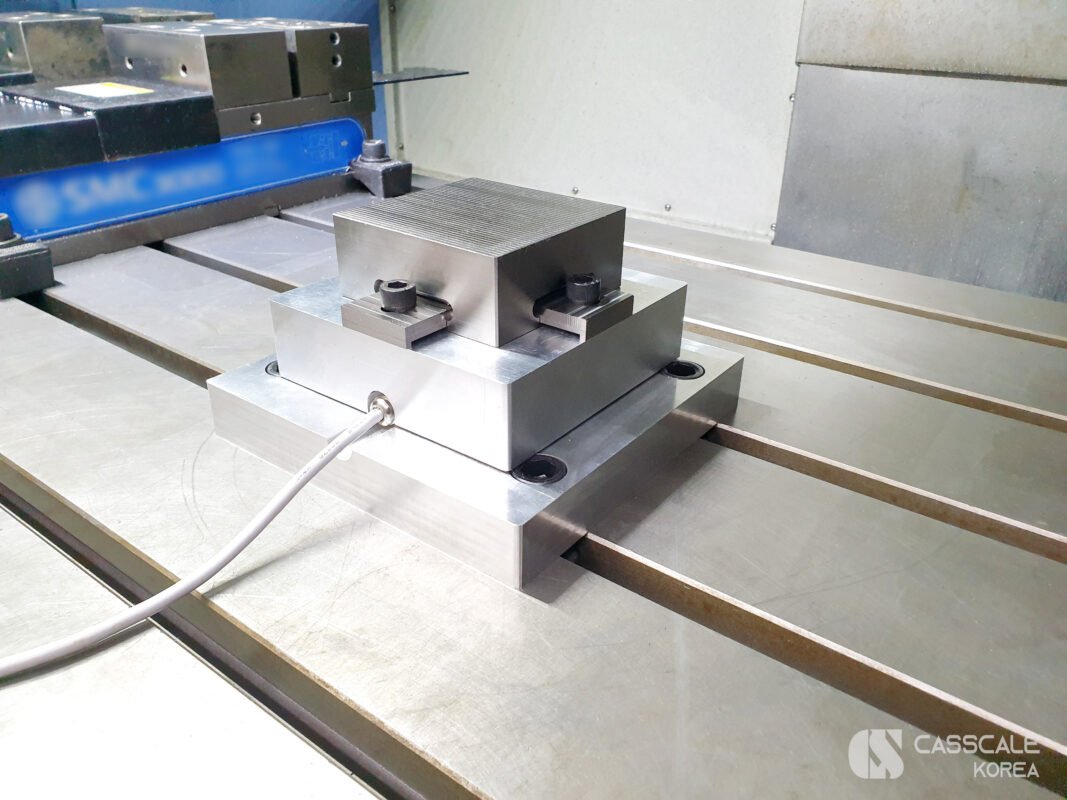

먼저 절삭력을 모니터링 하기위해
위에 보이시는

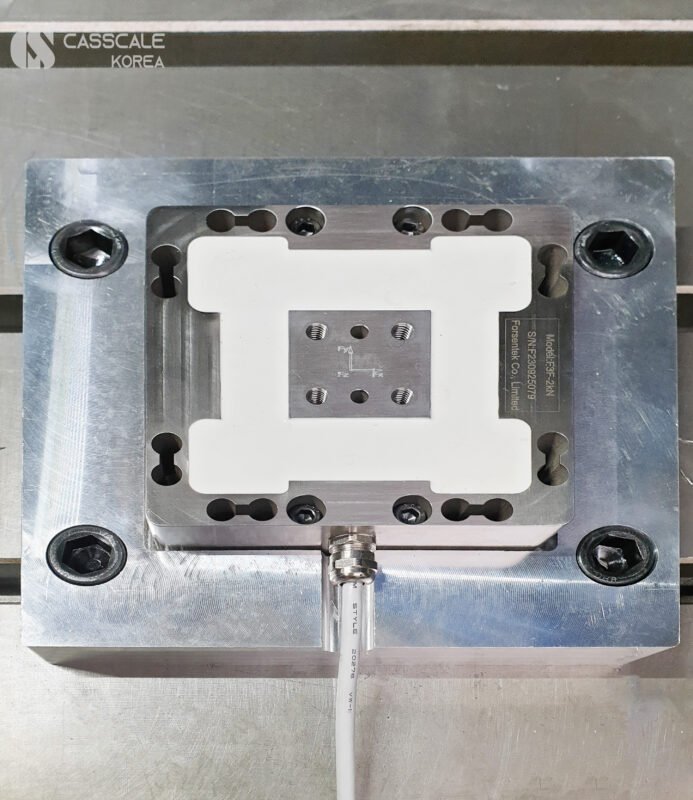

Forsentek 사의 F3F 3축 로드셀을
여러 제품과 결합하여 사용 했습니다
F3F 3축 로드셀은 7가지 정격 용량을 제공하며
인장 및 압축 하중을 측정할 수 있습니다.
독립적인 휘스톤 풀 브리지는 Fx/Fy/Fz 채널에 사용되어
외부 로드 셀 증폭기를 통해
신호로 변환될 수 있는 mV/V 출력을 제공합니다.
또한 수학적 조작 없이 간단한 신호 처리, 맞춤형 서비스 가능,
로봇 공학, 역학 연구의 힘 작용 제어, 연삭력 모니터링과 같은
응용 분야에 적합한 3축 로드셀 입니다
더 자세한 정보나 구매를 원하시는경우
본 페이지 하단의 견적문의란에 남겨주시면
친절히 안내 해드리겠습니다

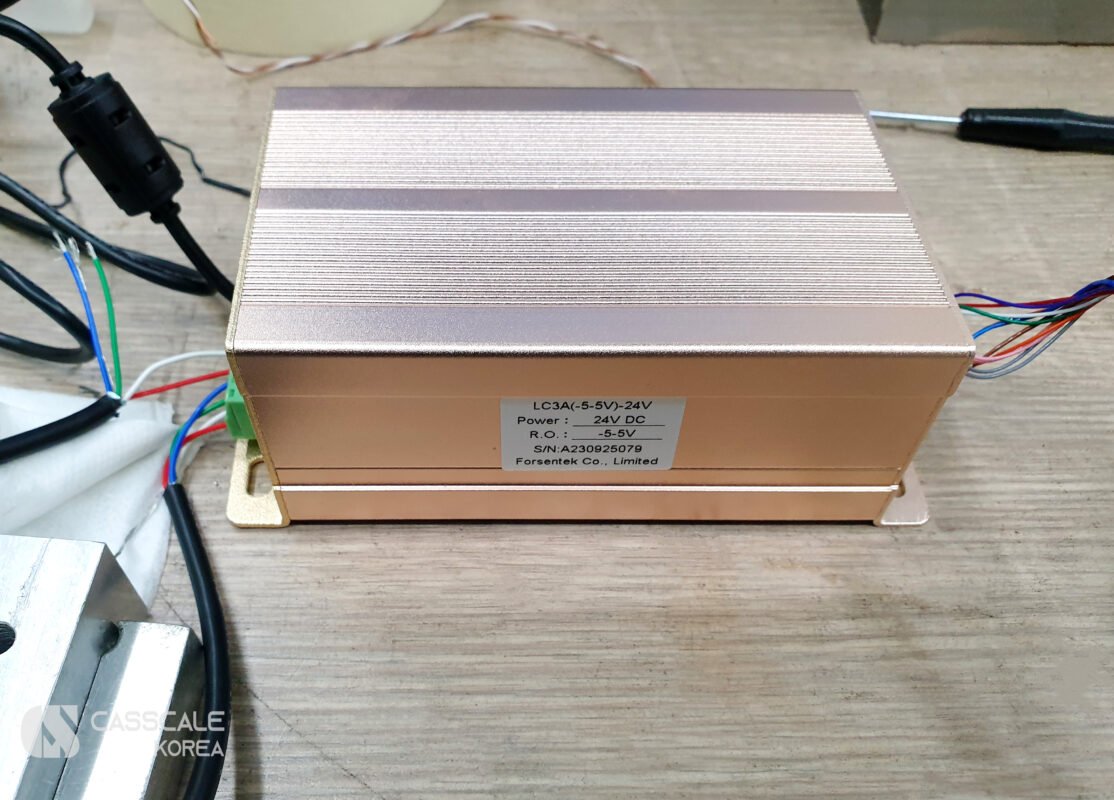

그리고 F3F 로드셀과 앰프 LC3A 을 결합합니다
LC3A앰프는 구성의 모든 로드셀
및 힘 센서와 함께 작동합니다
LC3A의 전원 공급 장치는
주문 코드에 따라 12V DC 또는 24V DC일 수 있으며
증폭기는 5V 여기로 연결된 센서에 전원을 공급합니다
또한 배선은 드라이버로 쉽게 수행할 수 있으며
제로 및 2점 교정을 통한 2점 교정이 가능합니다
LC3A는 신호 처리 및 데이터 수집을 위해
증폭된 신호를 전달하기 위해 3축 힘 센서와 함께 사용 됩니다.

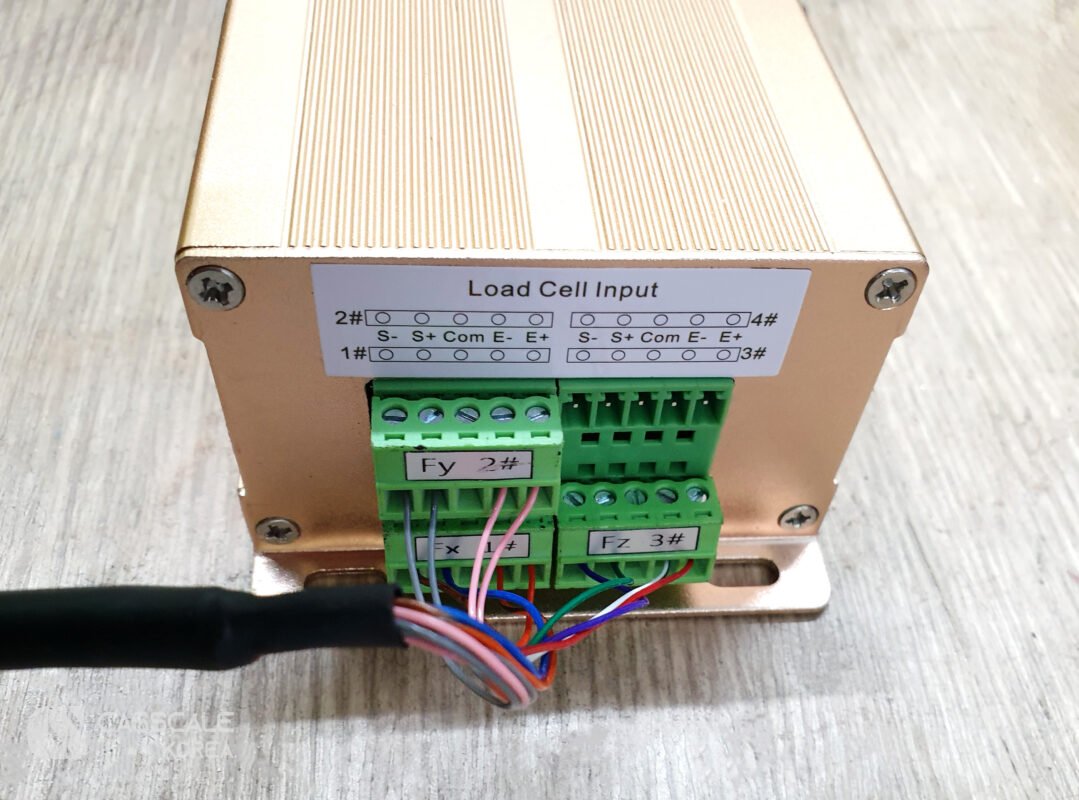

사진에 보이시는 것 처럼
최대 3개의 센서
3입력 신호 변환기까지 가능합니다
더 자세한 정보나 구매를 원하시는경우
본 페이지 하단의 견적문의란에 남겨주시면
친절히 안내 해드리겠습니다
마지막으로 DAQ 장비 까지 연동을 하면
절삭력 측정이 가능합니다
저희가 연동한 DAQ, 소프트웨어는
NI USB 6210 와 DA-1800B 입니다
이 제품들은 3축 로드셀의 고속 다이나믹 실험에
적합한 데이터 모니터링 시스템입니다
또한 초당 1000개의 데이터 샘플링 작업과
최대 10Khz 데이터 샘플링 가능합니다
[관련제품정보]
CS KOREA / NI / NI USB 6210 / DAQ데이터디바이스
CS KOREA / DA-1800B / DAQ 프로그램

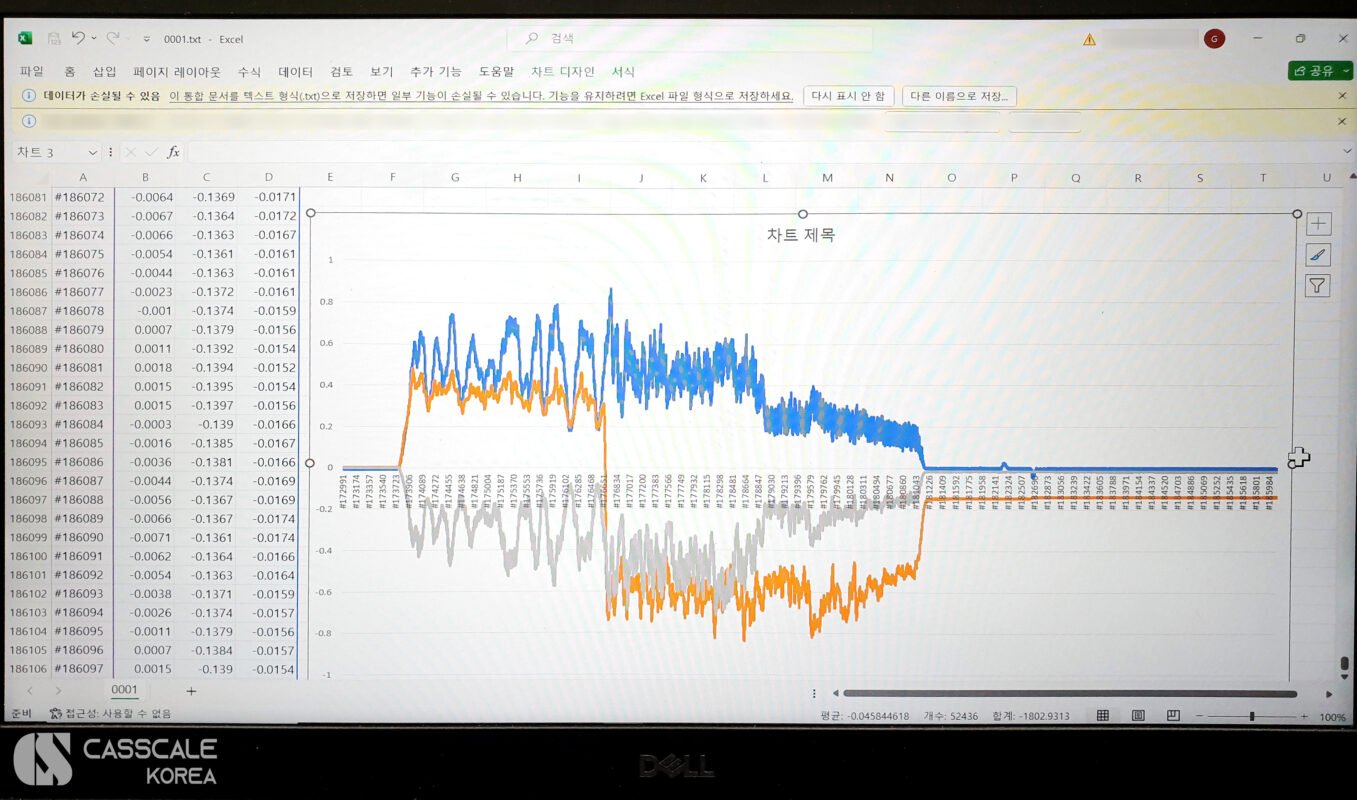

로드셀과 앰프 그리고 DAQ를 결합하여
데이터를 액셀로 값을 그래프화 했습니다
사진에서 보시는 바와 같이
약 3분동안 데이터를 많이
받을 수 있게 세팅을 했습니다
X축,Y축Z축을 계산하여
절삭력을 알 수 있습니다
솔루션이 성공적으로
완료 되었습니다
이렇게 로드셀 관련 혹은
여러가지 계량 계측 등
궁금한 사항이나
솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면
친절하게 안내해 드리겠습니다.
언제나 유익한 정보 소개하는
카스스케일 코리아가 되겠습니다.
