이번 포스팅은 로드셀과 앰프 그리고
데이터로거의 연동 납품 사례를 소개 합니다
로드셀에 앰프,데이터로거를 연결 하여
무게 측정 및 데이터출력,모니터링을
할수 있게 결합한 연동 납품 사례 입니다

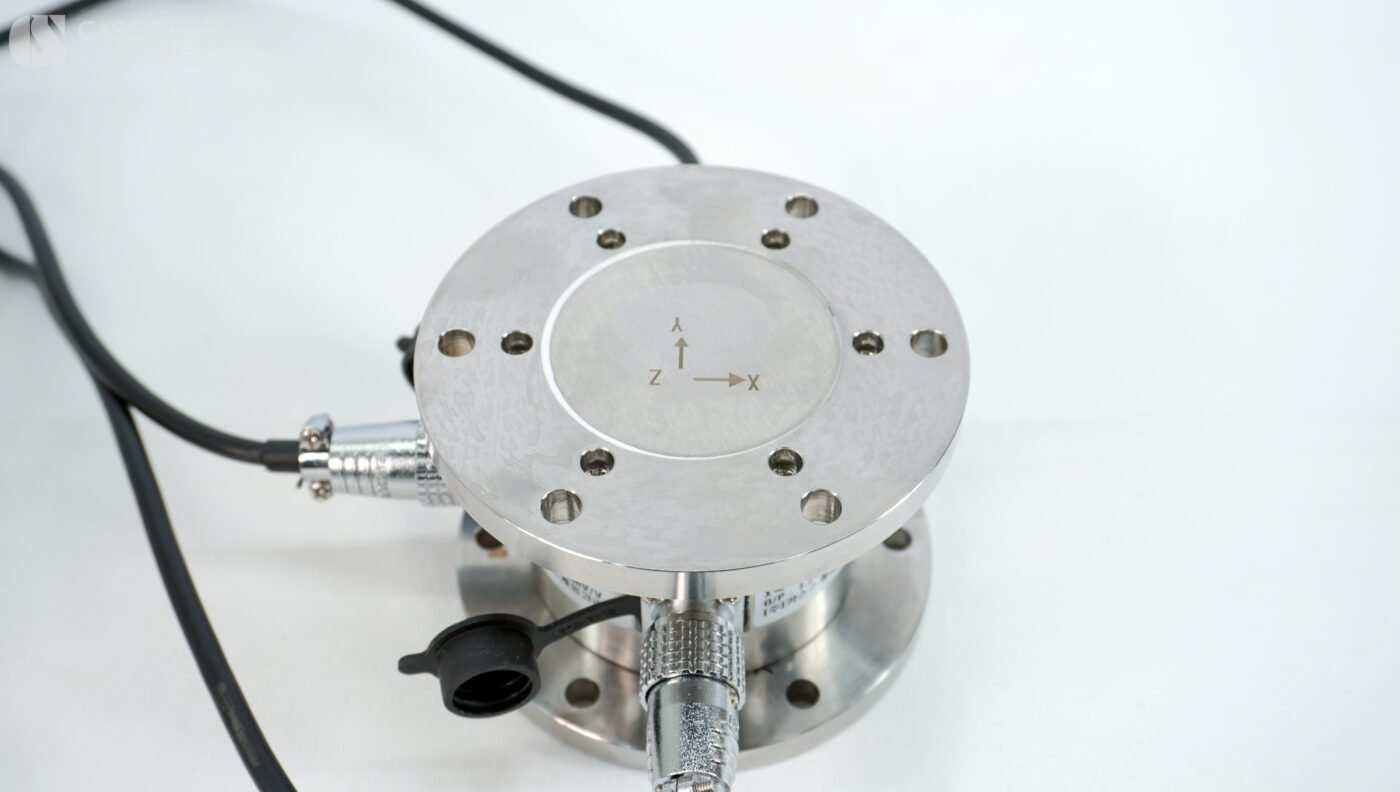

CMA 9804제품은 CS KOREA사의
X, Y, Z 축에 가해지는 힘을
측정할 수 있는 고용량 3축 로드셀입니다
특징으로는 스테인리스 스틸 재질이며
IP65 보호 설계의 견고한 구조 그리고
최소 20kg ~ 최대 1T 까지의
다양한 용량이 있으며
로봇 헤드의 과부하 보호, 풍동실험,
구조실험 등 산업현장 다방면에서 활용가능합니다
[관련제품정보]
CS KOREA / CMA9804 / 고용량 3축 로드셀

SC-V010 제품은 CS KOREA 사의
시그널 컨디셔닝 앰프 제품 입니다
특징으로는 풀 브릿지 전용 증폭기를 사용하며
로드셀 뿐만 아니라 스트레인게이지 타입의
트랜스듀서의 출력 전송, 전압 또는 전류 출력이 가능하며
(전류출력:옵션사양, 별도문의)
빠른 응답속도를 요구하는 제어장치에 적합합니다

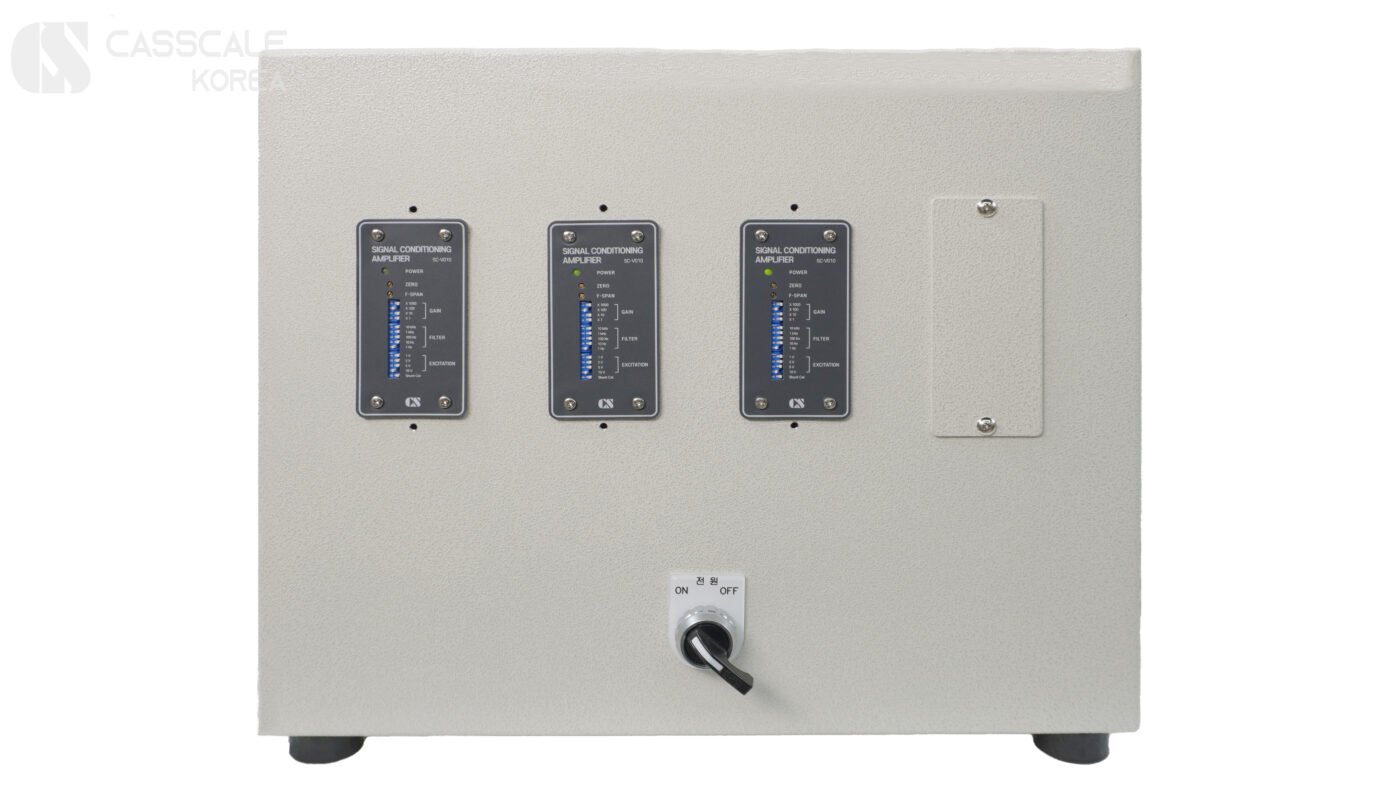

– 앰프판넬 제작으로 3개의 앰프를 손쉽게 제어하실 수 있습니다

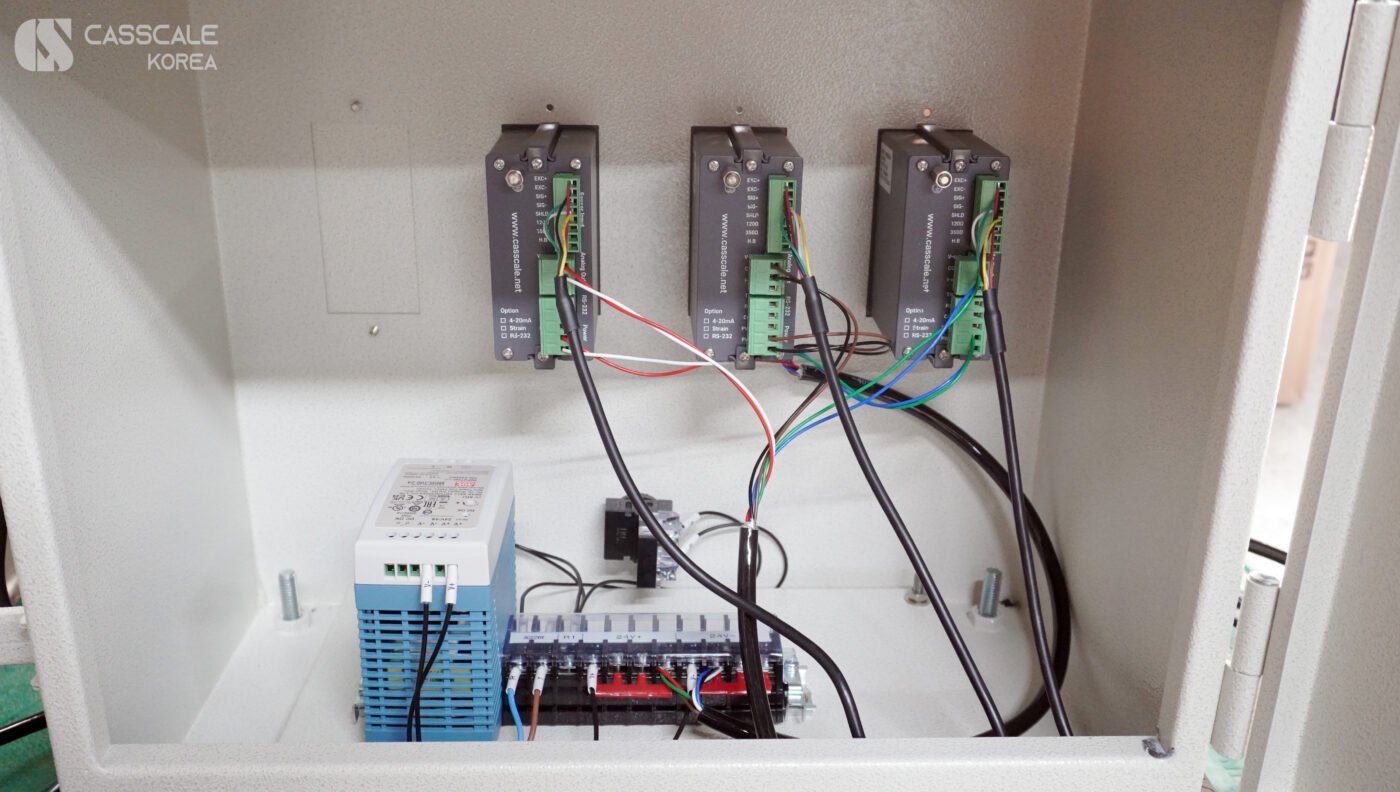

판넬 내부입니다
선의 연결을 확인 할 수 있습니다

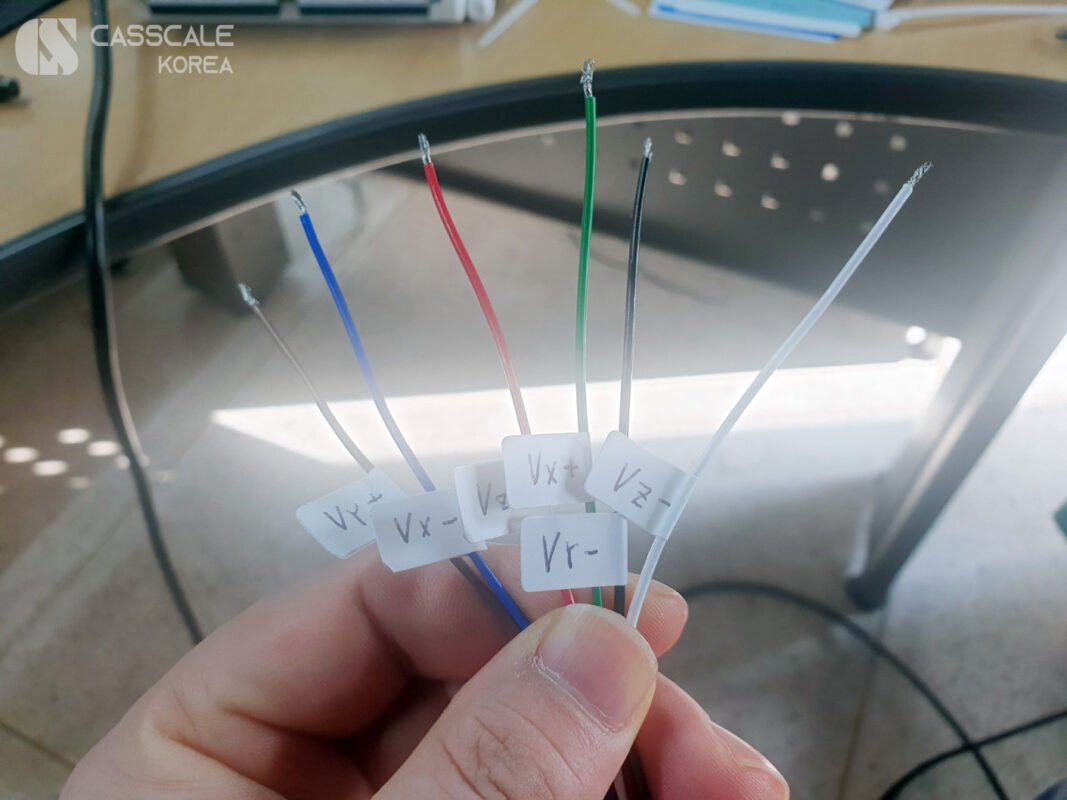

연결 케이블 입니다
참고 하시면 더욱 좋습니다
[관련제품정보]
CS KOREA / SC-V010 /시그널 컨디셔닝 앰프

NI USB-6210 제품은
USB 전용 DAQ 다기능 데이터로거 입니다
특징으로는 16개 아날로그 입력 (16비트),
4개 디지털 입력, 4개 디지털 출력, 32비트 카운터
높은 이동성을 위한 usb 전원 공급,
내장된 신호 연결이되며
DA-1800B 모니터링 프로그램과 연동 사용이 가능합니다
[관련제품정보]
NI / USB-6210 / DAQ 다기능 데이터 로거

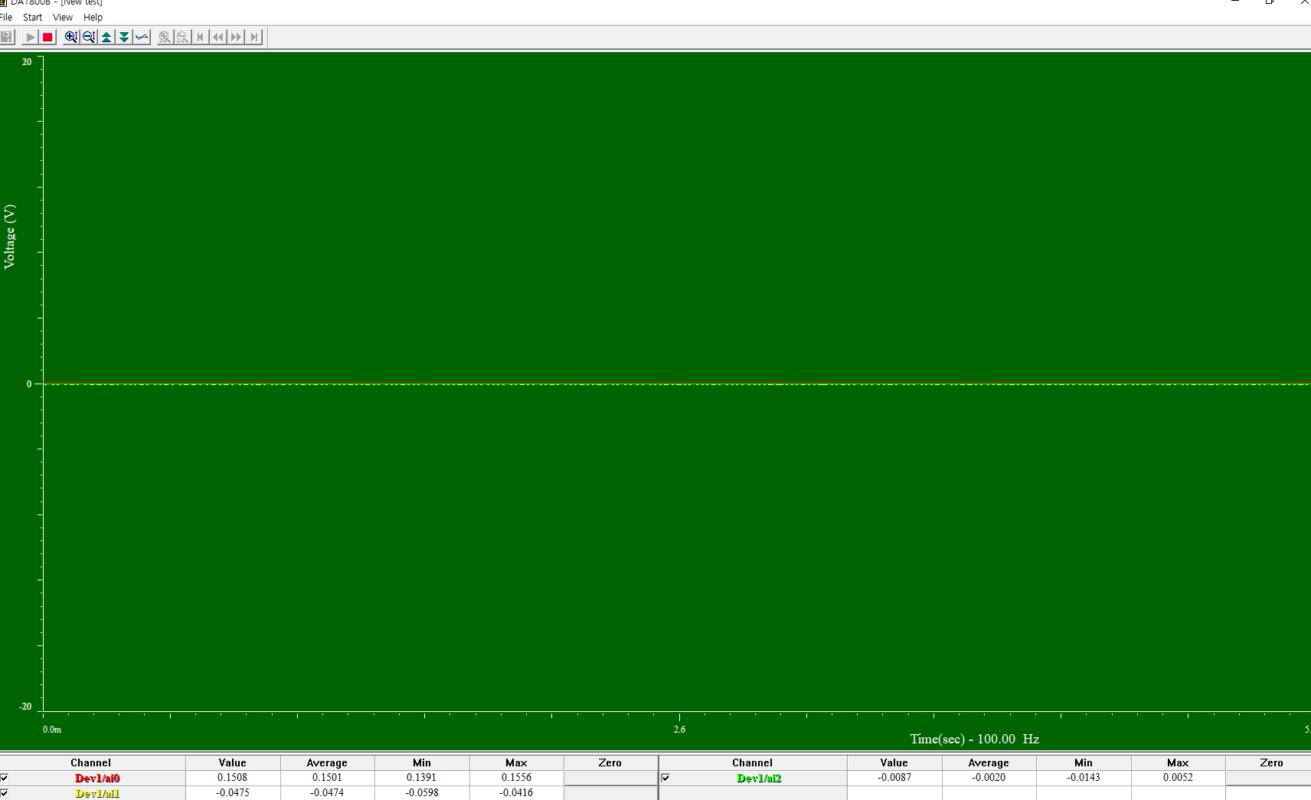

위 사진은 데이터로거 활용으로
Z축에 가해지는 힘을 측정하고
확인 하는 모습입니다
영상을 참고하시면 이해하시기에
훨씬 좋습니다
궁금한 사항이나
솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면
친절하게 안내해 드리겠습니다.
언제나 유익한 정보 소개하는
카스스케일 코리아가 되겠습니다.
