이번 사례는 어느 공장에 있는 대형 플랫폼 스케일의
내부 로드셀을 교체 및 수리한 사례입니다
전체적으로 플랫폼의 로드셀, 인디케이터, 써밍박스를
교체하고 추가로 저울에 외부 표시기를 설치하였습니다

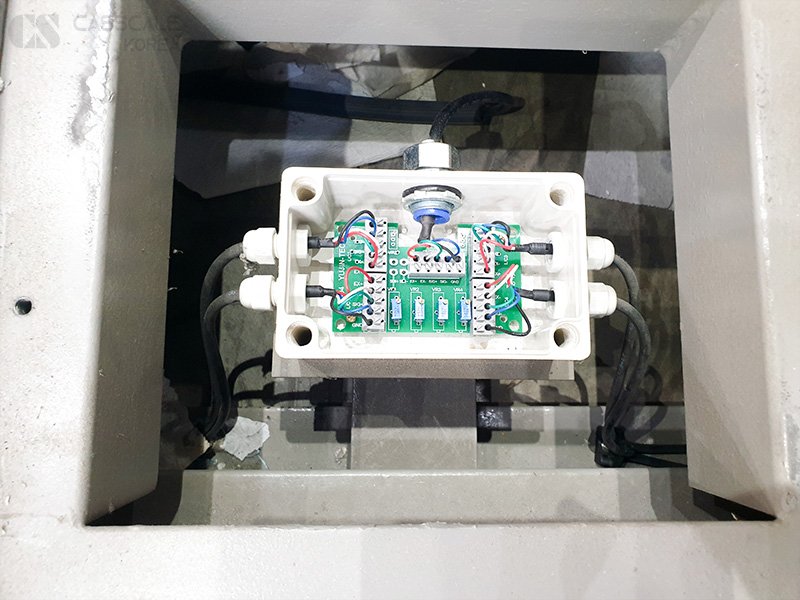

먼저 플랫폼의 써밍박스가 위치한 부분을 열어
배선에 문제가 있는지 확인합니다

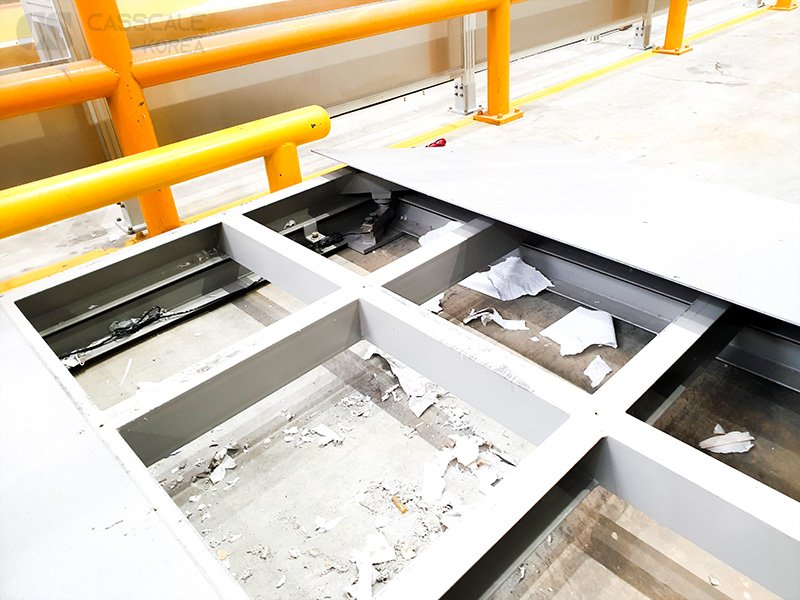

그 후 플랫폼 상판의 커버를 열어
로드셀을 확인 해줍니다
플랫폼의 커버를 완전히 드러내고
내부 프레임을 분리 시켜준 다음
로드셀을 분리 시켜줍니다

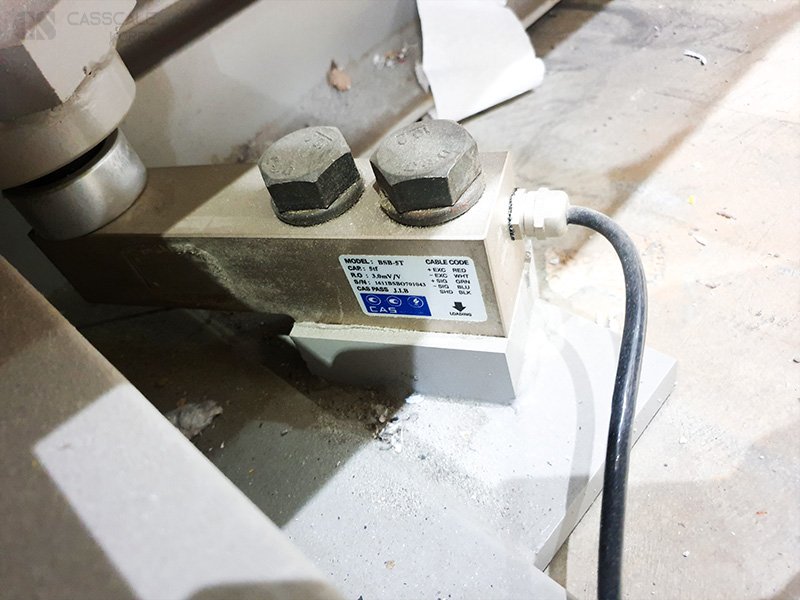

로드셀의 경우 고장이 났을 경우
수리가 불가능하여 로드셀을 교체하여야 합니다
BSB-5T는 CAS사의 시어빔 로드셀입니다
스틸 재질의 Single ended beam 타입 로드셀로
Low profile 구조의 압축 타입으로 플랫폼, 호퍼, 탱크 스케일등 다양한 사용 환경에
적합한 로드셀입니다
[제품 정보]
CAS / BSB-5T / 시어빔 로드셀

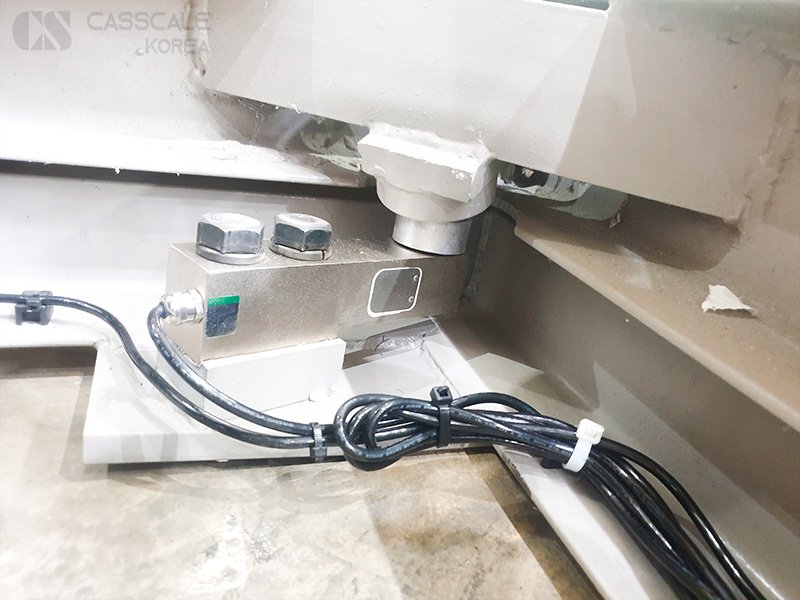

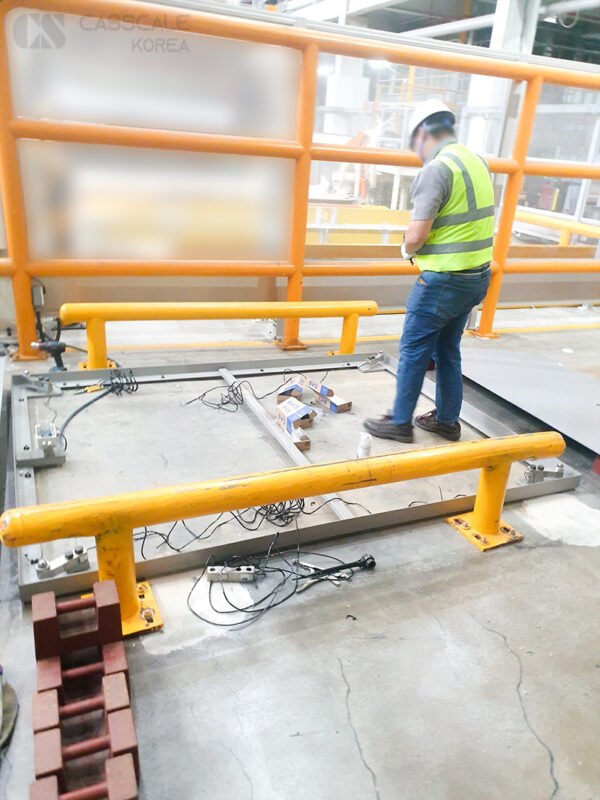

고장난 로드셀을 분리하고
BSB-5T로 변경하였습니다
교체된 로드셀 위에 프레임을 올려
조립을 진행하고

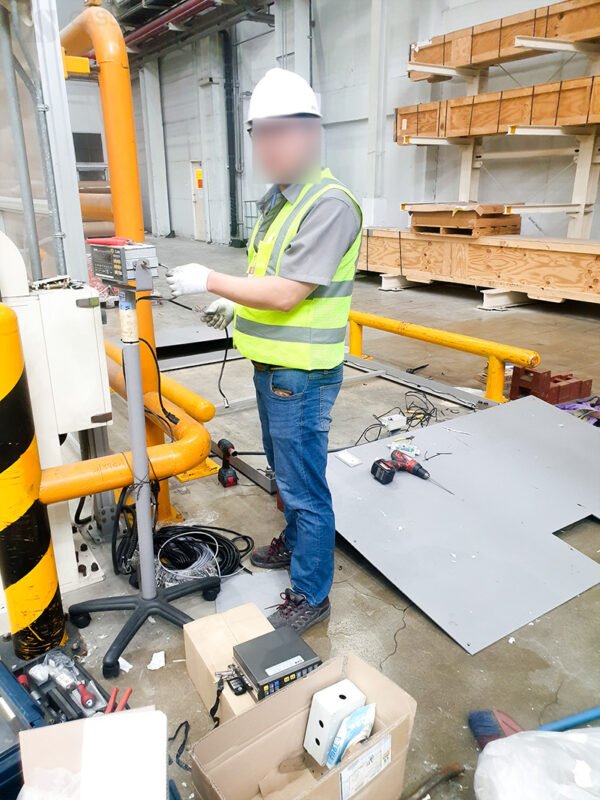

기존의 인디케이터를 CI-501A로
교체합니다
CI-501A는 CAS사의 고분해능 인디케이터입니다
CI-501A는 거친 산업 환경에서도 정확하고 정밀한 계량이 가능하고
사용자를 고려한 디자인과 기능으로
플랫폼 / Truck Scale / Hopper scale / packer scale / Checker scale 등
다양한 제품과 연결하여 손쉽고 편리하게 사용할 수 있습니다
[제품 정보]
CAS / CI-501A / 고분해능 인디케이터

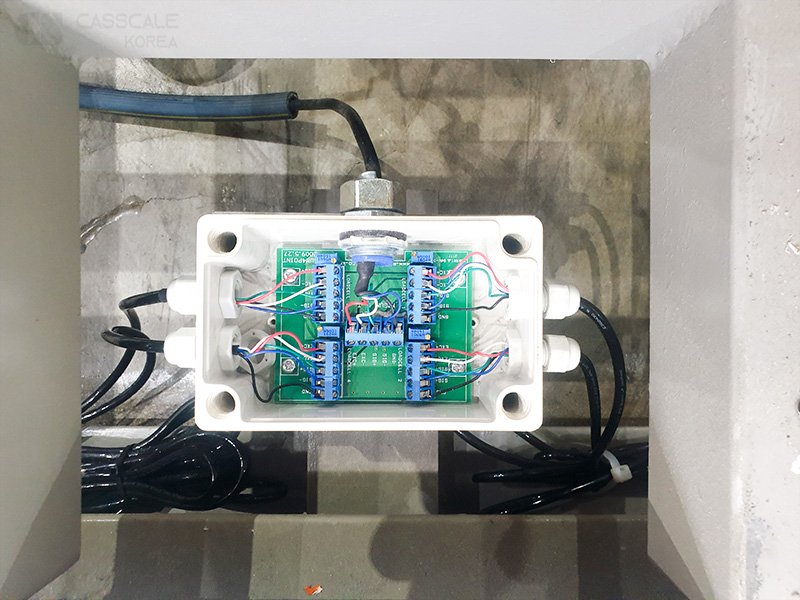

플랫폼 모서리에 장착된 로드셀 4개와
인디케이터를 써밍박스에 연결하여 줍니다

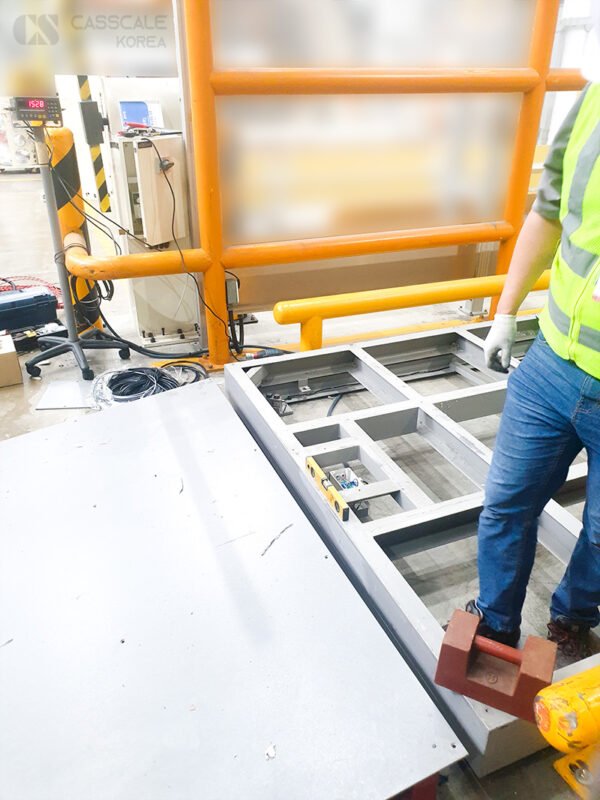

연결을 완료한 후 각 모서리에 분동을 올리면서
로드셀이 제대로 작동을 하는지 확인하여 줍니다
정상 작동하는 것이 확인 되었으면

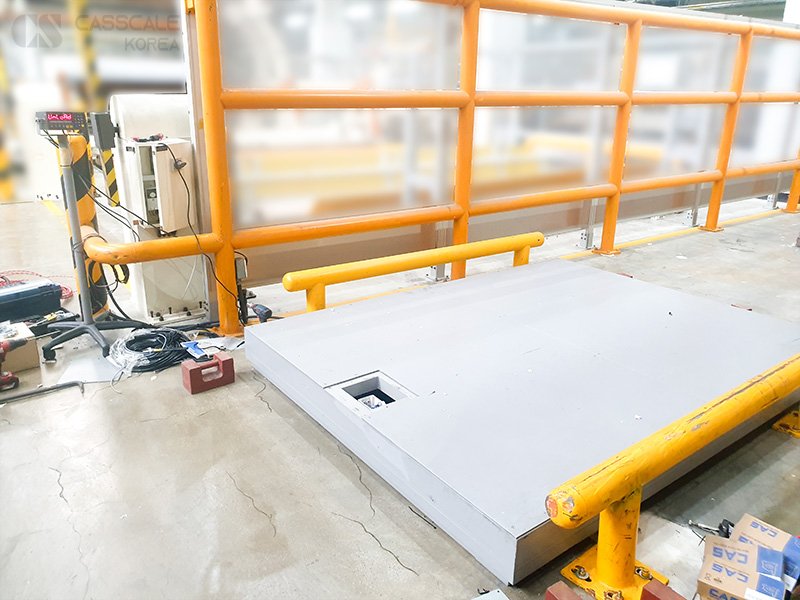

플랫폼의 커버를 조립해 줍니다
플랫폼을 캘리브레이션해줍니다
플랫폼의 캘리브레이션을 진행할 때는 저울의 최대 용량의
10분의 1이 되는 무게를 올려 캘리브레이션해주시면 됩니다

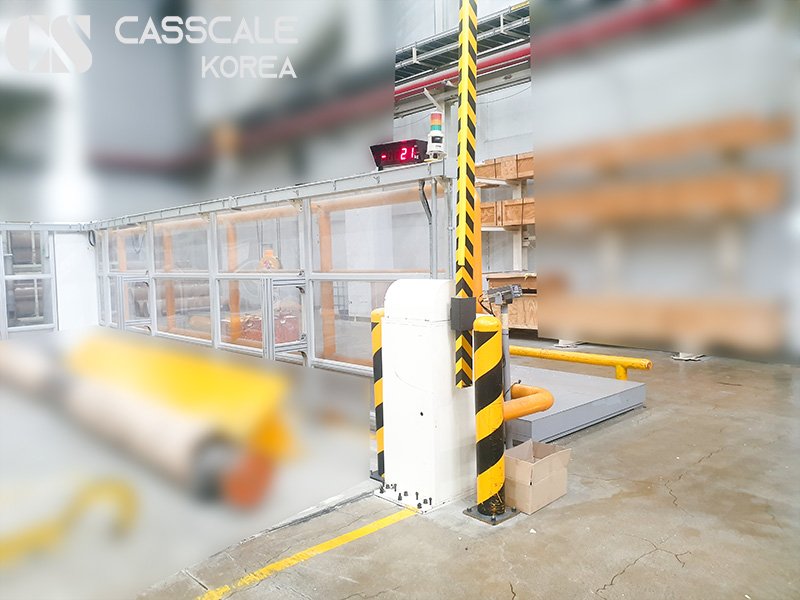

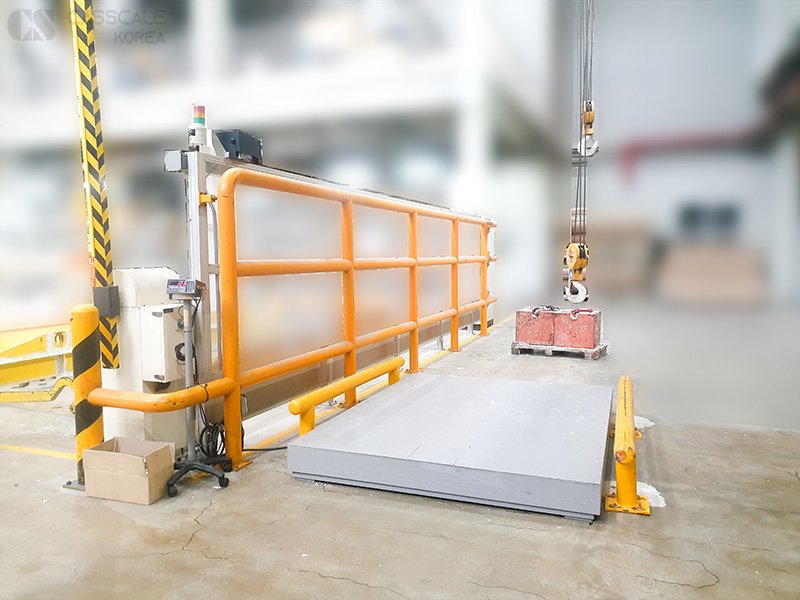

플랫폼의 전체적인 세팅이 끝내고
인디케이터가 보이지 않는 곳에서도 무게를 확인할 수 있게
외부 표시기인 MR-930을 인디케이터가 보이지 않는 방향으로
설치하여 줍니다
MR-930은 미건에스티사의
외부 표시기입니다
3인치의 붉은 색 LED가 특징인
외부 표시기입니다
[제품 정보]
미건에스티 / MR-930 / 외부 표시기
궁금한 사항이나 솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다
언제나 유익한 정보 소개하는 카스스케일 코리아가 되겠습니다
