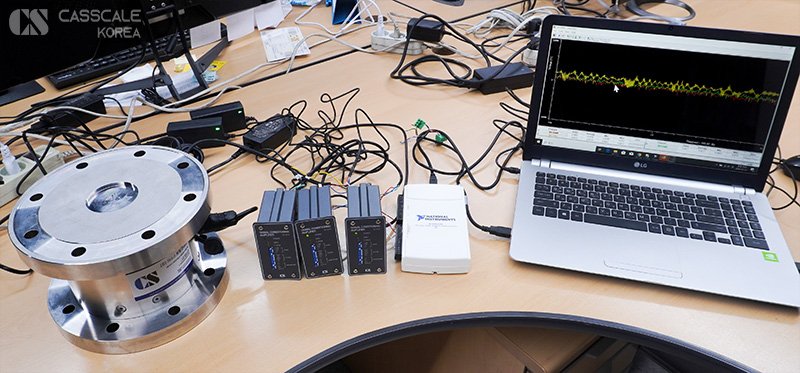

이번 납품사례는 3축 로드셀의 센서 모니터링 솔루션의 납품 사례로
3축 로드셀의 각축을 앰프에 각각 연결하여
출력을 증폭시킨 뒤 데이터로거를 통해
노트북의 측정 프로그램으로 데이터 값을
출력해내는 솔루션 입니다

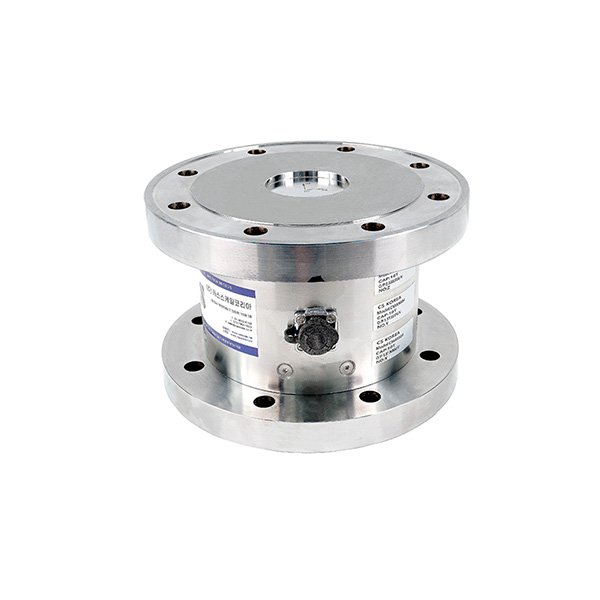

CMA9804-10T는 CS KOREA사의 3축 로드셀입니다
스테인레스 스틸 재질에 견고한 구조와 금속 호일 스트레인 게이지 기술을
갖춘 3축 로드셀입니다
로봇헤드의 과부화 방지하거나 테스트 장비의 측정에 사용됩니다
같은 모델명에 용량이 작은 모델들과 다르게 연결 케이브이 한곳에 있다는
특징이 있습니다
[제품 정보]
CS KOREA / CMA9804-10T / 3축 로드셀

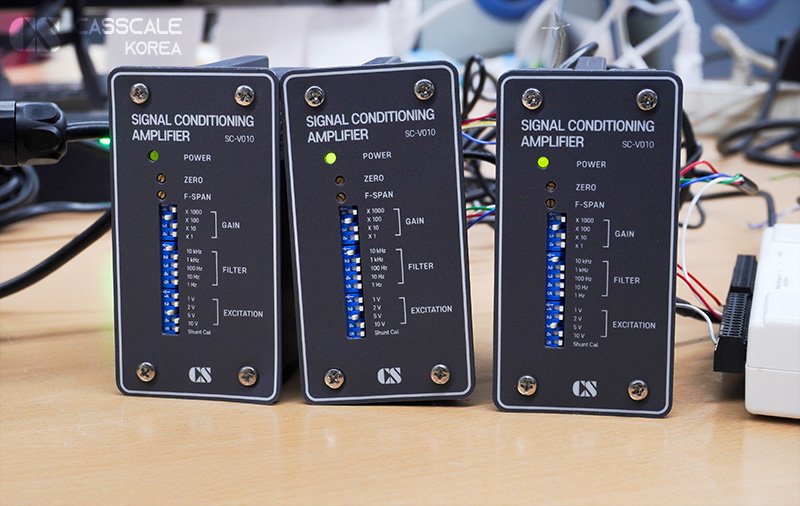

SC-V010은 CS KOREA사의 시그널 커디셔닝 앰프입니다
풀 브릿지 전용 증폭기로
로드셀 뿐만 아니라 스트레인게이지 타입의
트랜스 듀서의 출력을 전송할 수 있으며
별도의 문의를 통해 전압 출력에서 전류 출력으로 변경할 수 있고
빠른 응답속도를 요구하는 제어 장치에 적합한 제품으로
이번 사례에서는 하나의 축에 하나의 앰프를 연결하여
사용하였습니다
[제품 정보]

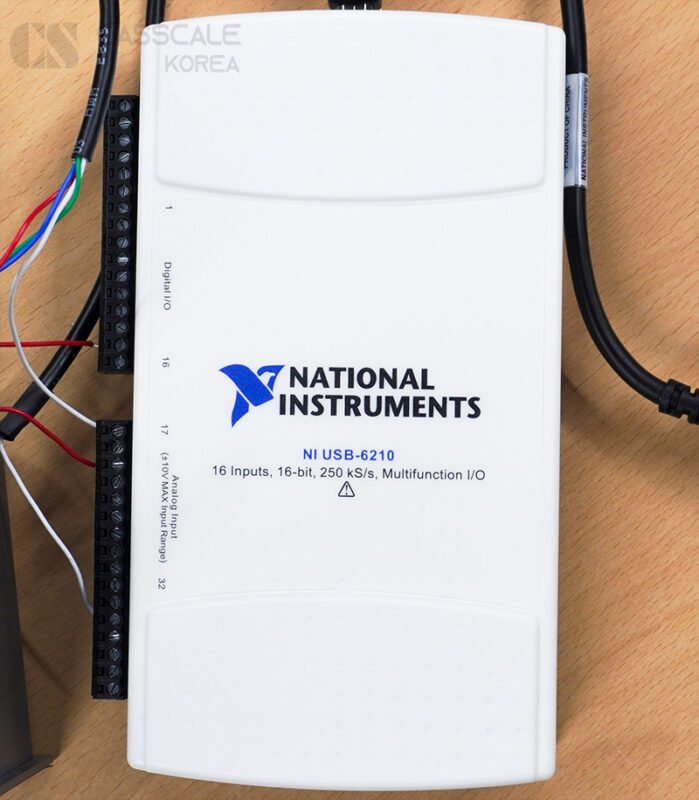

NI USB-6210는 NI사의 16채널 데이터 로거입니다
16채널 아날로그 입력이 가능하며
16 bit 해상도에 150ks/s의 샘플링 속도로
고속 스캐닝이 가능하며
USB에서 DMA 방식의 양방향 고속 데이터 스트리밍 기능을 지원하며
NI-DAQmx 드라이버가 내장되어 있어
휴대용 데이터 로깅, 필드 모니터링, 입베디드 0EM, 차량 내 데이터 수집,
교육 등의 테스트, 제어 및 설계 어플리케이션에 적합한 제품입니다
[제품 정보]
NI / NI USB-6210 / 데이터로거

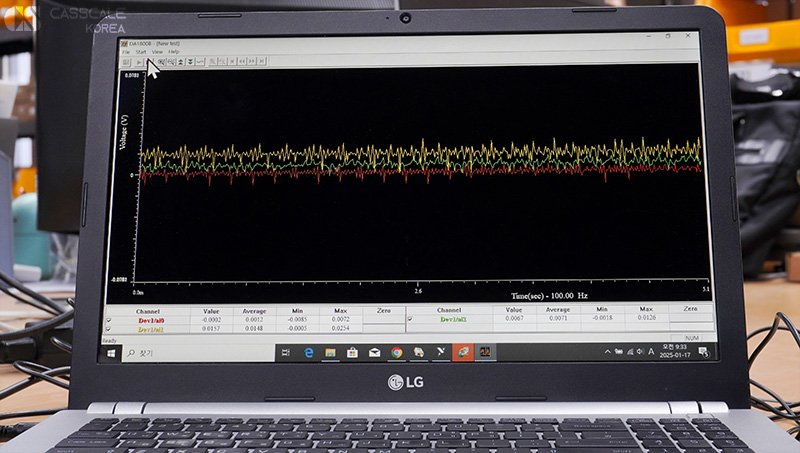

DA-1800B는 CS KOREA사의 DAQ 분석 프로그램입니다
A/D 보드를 이용하여 앰프로부터 출력되는 증폭된 신호를 실시간으로
디지털 신호로 바꾼 다음 시간에 따라 출력 신호값을
표시 및 저장, 주파수 평면 해석, 채널간의 관계해석 등을 PC에서
쉽게 할 수 있도록 도와주는 프로그램입니다
[제품 정보]
CS KOREA / DA-1800B / DAQ 분석 프로그램
궁금한 사항이나 솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다
언제나 유익한 정보 소개하는 카스스케일 코리아가 되겠습니다
