이번 납품 사례는 센서 솔루션사의 토크센서 SA-5kgm와 카스 인디케이터 CI-601A,
그리고 카스 GP-Works 그래픽 계량 프로그램을 연동해 납품한 사입니다.

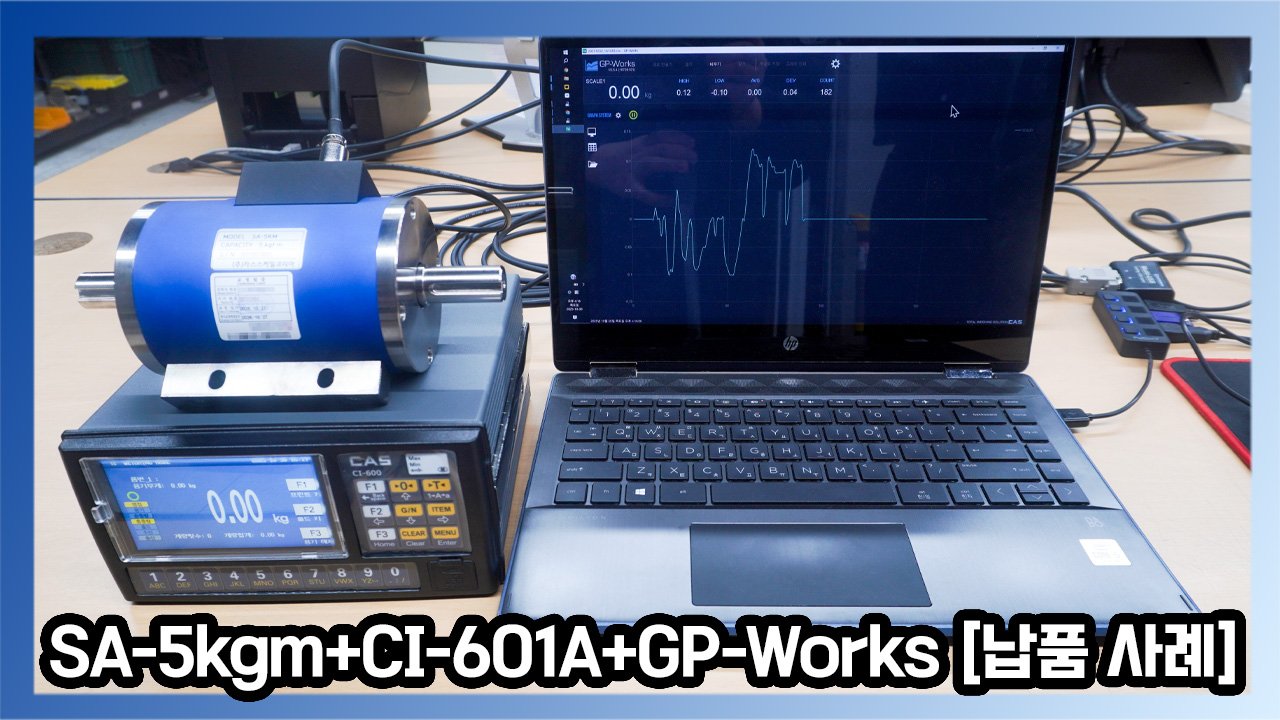

토크센서 SA-5kgm의 양끝을 잡고 돌리면 인디케이터 CI-601에서 신호를 받아
인디케이터의 디스플레이에 출력되고 인디케이터와 연결된
노트북으로 신호가 전달되어 GP-Works에서 그래프의 형태로 나타납니다
위의 사진과 같이 토크센서의 토크변화에 따라 토크센서의 그래프가 오르락 내리락하며 그래프가 생성됩니다
SA-5kgm는 센서솔루션사의 접촉시 회전형 토크센서 입니다.
샤프트 타입의 회전형 접촉식 토크센서로 회전하는 기기의 정적,
동적 토크 측정 및 RPM을 측정하는데 사용되며 모터 부하 테스트, 볼트 체결력, 감속기,
자동차 부품 등의 토크 측정에 사용되는 토크센서 입니다
[제품 정보]
센서솔루션 / SA-5kgm / 접촉식 회전형 토크센서
CI-601A는 CAS의 CI-600A 시리즈 중 하나로, 고속 신호 처리 능력이 돋보이는 인디케이터입니다.
최대 200회/초의 A/D 변환 속도와 1/10,000의 고분해능을 바탕으로 토크 신호를 빠르고 정밀하게 포착합니다. 사용자 친화적인 인터페이스와 함께 자가진단 및 자기고장 회복 기능이 내장되어 있어
현장에서도 신뢰성 있게 데이터를 확인할 수 있습니다.
[제품 정보]
CAS / CI-601A / 고속 인디케이터
GP-Works는 CAS의 그래픽 지원 계량 프로그램으로,
중량 데이터나 토크 신호를 그래프로 시각화하는 데 최적화되어 있습니다.
최대 8채널까지 연결이 가능하고, 측정 데이터의 최고치, 최저치, 평균값은 물론 변화량(또는 차이값)까지
한눈에 파악할 수 있어 데이터 해석과 보고서 작성이 훨씬 수월합니다.
작동 흐름은 아주 간단합니다.
SA-5kgm에서 발생하는 토크 신호를 CI-601A가 받아 디스플레이에 즉시 표시하고,
이 신호는 USB나 해당 연결 인터페이스를 통해 노트북으로 전달되어
GP-Works에서 실시간 그래프로 나타납니다. 토크의 변화가 커지면 그래프도 따라 오르락내리락하며,
실험 중인 테스트의 진행 상황과 결과를 한 눈에 확인할 수 있습니다. 위의 사진처럼 그래프가 변화를 반영하는 모습은 현장에서도 테스트 흐름을 명확히 파악하게 해 줍니다.
이번 연동 납품은 실시간 시각화와 정확한 데이터 분석이 한꺼번에 필요했던 환경에서 큰 호응을 얻었습니다. SA-5kgm의 정밀한 토크 측정과 CI-601A의 빠르고 신뢰할 수 있는 신호 처리, GP-Works의 강력한 그래프
분석이 합쳐져, 테스트 시간의 효율화를 가져오고 데이터 신뢰성을 높였습니다. 또한 필요에 따라 확장도
용이하니, 향후 채널 추가나 다른 센서와의 연동도 무리 없이 진행할 수 있습니다.
[제품 정보]
CAS / GP-Works / 그래픽지원 계량 프로그램
궁금하신 사항이나 맞춤 솔루션이 필요하시면,
원하시는 사양과 사용 용도를 먼저 확인하신 뒤 본 페이지 하단의 견적문의란에 남겨주시면
친절하게 안내해 드리겠습니다. 카스스케일 코리아는 항상 유익한 정보를 전하는 파트너가 되겠습니다.
