새로운 로드셀을 찾고 계신다면, 이번 소식은 꼭 한번 봐주세요.

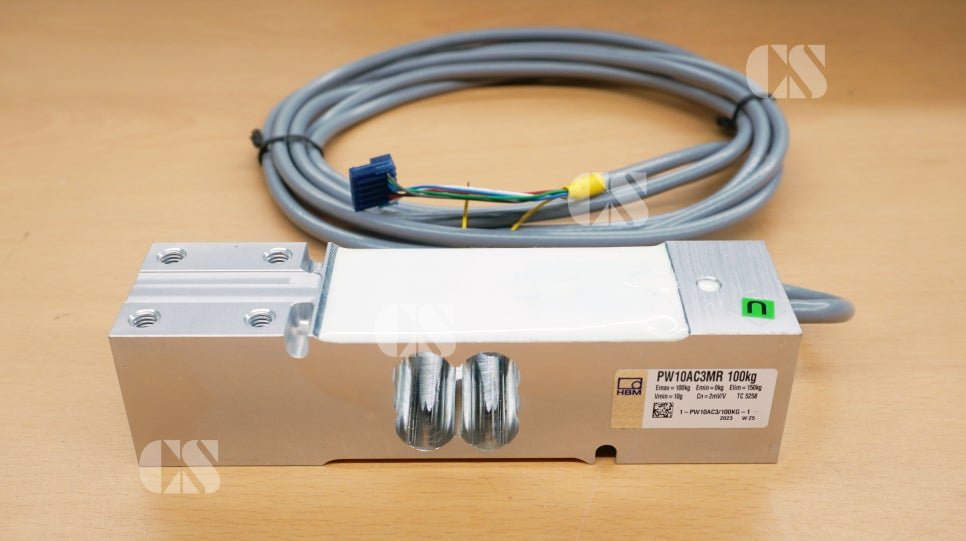

저희가 이번에 HBM PW10A 로드셀을 새롭게 도입해서 판매를 시작하게 됐습니다!
HBM은 독일 브랜드답게 품질이 정말 탄탄하고, PW10A는 특히 정확도 C3MR 등급, IP67 보호, 방폭 옵션까지 있어서 산업용 저울이나 충진 시스템에 쓰기 딱 좋습니다.
직접 테스트해보면서 “이거다!” 싶었던 제품이라 자신 있게 소개드려요.
앞으로는 이 모델을 중심으로 계량 시스템 솔루션도 함께 제안드릴 예정이에요.
“대형 저울과 산업용 계량을 위한
C3MR 정밀 로드셀의 대표 솔루션”
HBM PW10A는 플랫폼 크기 600×500mm까지 지원하는 C3MR 등급의 고정밀 싱글 포인트 로드셀입니다.
IP67 보호, ATEX 방폭 옵션, 6선식 기술로 안정적인 신호 전달을 제공하며, 산업용 저울·의료용 저울·충진 및 계량 시스템에 이상적인 솔루션입니다.
제품 개요 | HBM PW10A Load Cell
HBM PW10A는 독일 HBM(Hottinger Brüel & Kjær)이 개발한 싱글 포인트 타입 로드셀로, 플랫폼 저울, 산업용 충진 시스템, 의료용 계량기기 등 다양한 응용 환경에서 정확한 계량을 보장합니다.
PW10A는 C3MR (Multi-Range) 정확도 등급을 준수하여, 최대 300kg까지도 정밀한 계량이 가능합니다. 또한 법정 계량용(OIML R60 인증)을 지원하여 신뢰성 있는 계량 결과를 제공합니다.
주요 특징
1. 고정밀 계량 (High Precision)
- 정확도 등급: C3 Multi-Range, C4
- 정격 용량: 50 kg ~ 300 kg
- 편심 하중 보정(Eccentric Load Compensation) 적용
- 6선식(6-wire) 기술로 케이블 길이에 따른 신호 왜곡 최소화
- EN 45501 / OIML R60 기준 충족
- 법정 계량(Legal-for-Trade) 인증 제공
2. 견고한 설계 (Robust Design)
- 재질: 고강도 알루미늄 측정 본체
- 보호등급: IP67 (먼지·습기 방수)
- 과부하 허용: 정격 용량의 3배까지
- 최대 플랫폼 크기: 600 × 500 mm
- 콤팩트한 크기로 산업 환경에 최적화
- IECEx + ATEX 방폭 버전(Zone 1, 21 / Zone 2, 22) 선택 가능
3. 다양한 옵션 (Flexible Configuration)
- 정격 용량 선택: 50 / 100 / 150 / 200 / 250 / 300 kg
- 케이블 길이: 1.5 m ~ 12 m (맞춤 제작 가능)
- 병렬 연결용 밸런스 신호 출력 옵션 제공
- LCMC 측정 체인 옵션:
- 스마트(IO-Link)
- 디지털(CANopen / RS-485)
- 아날로그(4~20 mA / 0~10 V)
상세 사양 (Specifications)
| 항목 | 내용 |
| 타입 | 싱글 포인트 (Single Point) |
| 정확도 등급 | C3 Multi-Range, C4 |
| 정격 용량 (Capacity) | 50 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg |
| 최소 검증 간격 (Vmin) | 5 g ~ 20 g |
| 최대 플랫폼 크기 | 600 mm × 500 mm |
| 재질 | 알루미늄 (Aluminum) |
| 보호 등급 | IP67 |
| 출력 신호 | mV/V (패시브 타입) |
| 인증 | OIML R60, Legal-for-Trade |
| 방폭 등급 (옵션) | IECEx + ATEX (Zone 1,21 / Zone 2,22) |
| 치수 (W × H × D) | 44 × 174 × 38 mm |
| 케이블 길이 | 표준 3m (최대 12m 가능) |
모델별 구성 (Model Overview)
| 모델명 | 최대 용량 | 정확도 등급 | 최소 검증 간격 (Vmin) |
| PW10AC3/50KG-1 | 50 kg | C3MR | 5 g |
| PW10AC3/100KG-1 | 100 kg | C3MR | 10 g |
| PW10AC3/150KG-1 | 150 kg | C3MR | 10 g |
| PW10AC3/200KG-1 | 200 kg | C3MR | 20 g |
| PW10AC3/250KG-1 | 250 kg | C3MR | 20 g |
| PW10AC3/300KG-1 | 300 kg | C3MR | 20 g |
| PW10AC4/300KG-1 | 300 kg | C4 | 20 g |
적용 분야 (Applications)
- 산업용 플랫폼 저울
- 충진 및 계량 자동화 시스템
- 의료용 계량 장비
- 물류·포장용 계량 장비
- 방폭 환경용 산업 저울
결론
HBM PW10A 로드셀은 정밀도, 안정성, 내구성을 모두 갖춘 “올라운더(ALL-ROUNDER)” 싱글 포인트 로드셀입니다.
대형 플랫폼 저울부터 방폭 환경까지 폭넓은 산업 현장에서 신뢰할 수 있는 계량 성능을 제공합니다.
