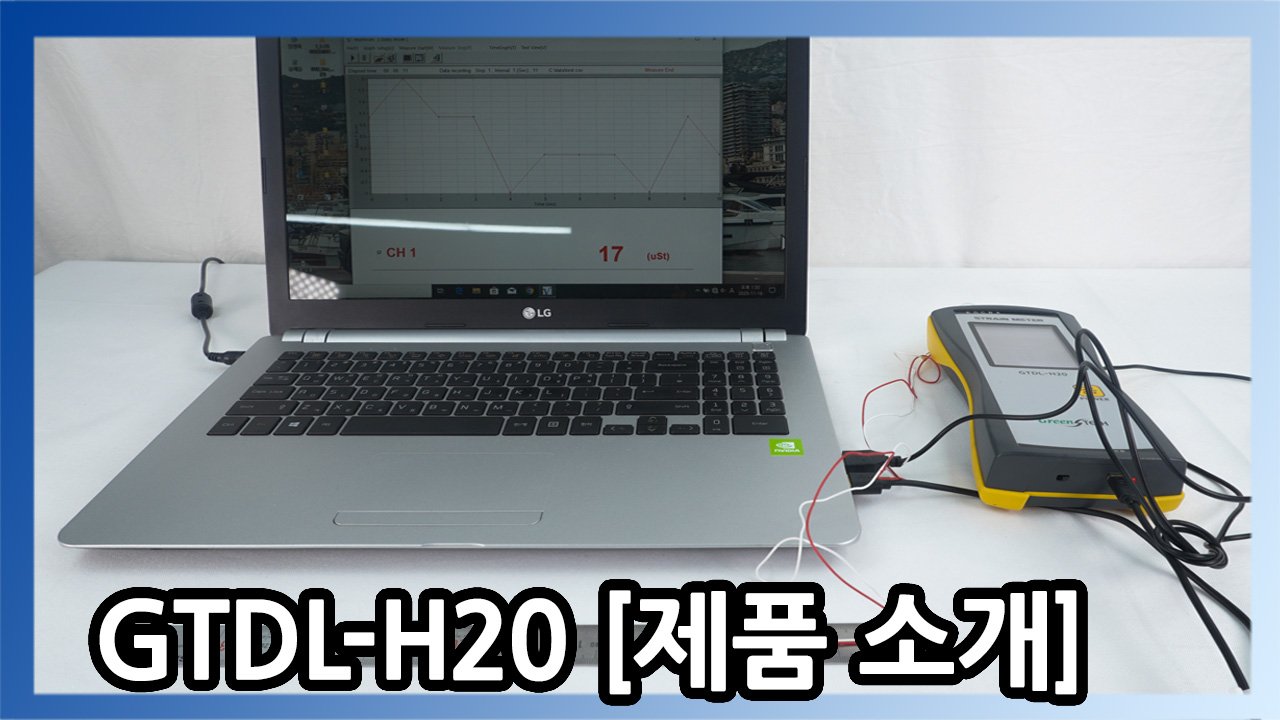

이번에 소개 드릴 제품은 저희
카스 스케일 코리아의 휴대용 데이터 로거
GTDL-H20입니다
GTDL-H20은 뛰어난 휴대성과
직관적인 인터페이스를 가지고 있으며
다채널을 지원하여
현장에서 효율적인 데이터 측정 및 저장이 가능합니다
스트레인게이지와 연결하는 것으로
현장에서 고정밀 스트레인 측정을
간편하고 효율적으로 진행하는 것이 가능합니다
GTDL-H20은 전용 소프트웨어가
존재합니다
데이터 로거를 통해 측정한 데이터를
다운로드 받아 저장하는 것이 가능하며
데이터로거를 통해 센서를 연결하여
실시간으로 측정데이터를
확인하는 것 또한 가능합니다
자주 들어오는 질문
Q1. 연결이 가능한 센서는 어떤 종류가 있나요?
A1. GTDL-H20은 범용성이 뛰어난 제품입니다
다양한 종류의 스트레인 게이지 및 이를 기반으로 하는 센서들을 연결할 수 있습니다
1 – 120Ω 및 350Ω 브리지 회로가 내장되어 있어 별도의 외부 브리지 박스없이
다양한 게이지 구성을 지원합니다
1게이지 (1-Gage / Quarter Bridge): 3선식 타입의 1게이지 스트레인 게이지를 연결할 수 있습니다
배선 시 특정 핀을 쇼트시켜야 할 수 있습니다
2게이지 (2-Gage / Half Bridge): 하프 브리지 구성의 스트레인 게이지를 연결할 수 있습니다
4게이지 (4-Gage / Full Bridge): 풀 브리지 구성의 스트레인 게이지를 연결할 수 있습니다
로드셀이나 변위계와 같이 4게이지를 사용하는 센서들이 여기에 해당합니다
2 – 120Ω/350Ω 가장 보편적으로 사용되는 두 게이지 저항값을 지원하여
두 가지 저항값의 스트레인 게이지를 내장된 회로로 바로 지원합니다
4게이지의 경우 0.5mV/V~10mV/V의 넓은 입력 범위를 가집니다
3 – 스트레인게이지 계열의 센서들과 호환하는 것이 가능합니다
로드셀 (Load Cell): 무게나 힘을 측정하는 센서.
변위계 (Displacement Meter): 선형 변위 측정 센서.
압력 센서 (Pressure Sensor): 스트레인 게이지 기반 압력 센서.
토크 센서 (Torque Sensor): 회전 또는 비회전 토크 센서.
포텐셔미터 (Potentiometer Sensor): 전위차계 방식 센서.
온도 센서 (Temperature Sensor): Pt100 RTD 온도 센서도 연결하여 스트레인 측정과 함께
온도 측정이 가능합니다.
GTDL-H20은 5핀 스크류 커넥터와 타지미(Tajimi) 원형 커넥터를 모두 지원하여
다양한 물리적 연결 방식에 유연하게 대응할 수 있습니다
이러한 범용성 덕분에 여러 종류의 산업 현장 및 실험실 환경에서 폭넓게 활용될 수 있습니다
Q2. 다른 로드셀도 GTDL-H20과 호환되나요
A2. GTDL-H20은 다양한 종류의 로드셀과 호환됩니다
이 데이터 로거는 범용 스트레인 측정기로 설계되었기 때문에
특정 제조사 제품에 국한되지 않고 대부분의 표준 스트레인 게이지 기반 센서와 함께 사용할 수 있습니다
GTDL-H20 호환 센서 종류
로드셀 (Load Cell): 무게나 힘을 측정하는 데 사용되는 표준 4게이지(4-Gage) 방식의 로드셀과 호환됩니다
변위계 (Displacement Meter): 변위를 측정하는 센서도 연결할 수 있습니다
스트레인 게이지 (Strain Gauge): 1게이지, 2게이지, 4게이지 방식의 스트레인 게이지 모두 연결 가능합니다
저항값 지원: 일반적으로 사용되는 120Ω 및 350Ω 스트레인 게이지를 지원합니다
호환성 확인 시 고려사항
대부분의 로드셀은 표준화된 스트레인 게이지 원리를 사용하므로 GTDL-H20과 호환될 가능성이 높지만, 다음 사항을 확인하는 것이 좋습니다
연결 방식 (4선식/6선식): GTDL-H20은 4선식 연결을 지원하며
1게이지 배선 시 특정 핀을 쇼트시켜야 하는 등 연결 방식에 대한 안내가 제공됩니다
로드셀의 케이블 연결 방식(4선식 또는 6선식 등)과 GTDL-H20의 입력 단자를 확인해야 합니다
센서 전원 (Excitation Voltage): GTDL-H20이 센서에 제공하는 전압(일반적으로 5V 또는 그 이상)과
사용하려는 로드셀의 권장 전원 전압이 일치하는지 확인해야 합니다
출력 신호 유형: 로드셀의 출력 신호가 GTDL-H20의 입력 범위(mV/V) 내에 있는지 확인하는 것이 중요합니다
물리적 커넥터: 제품에 따라 커넥터 모양이 다를 수 있으므로, 변환 젠더나 케이블 변경이 필요할 수 있습니다
궁금하신 사항이나 솔루션이 필요하시다면 필요하신 사양과 어떤 용도로 사용하실지 확인 후 본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다.
카스스케일 코리아는 항상 유익한 정보를 전하는 파트너가 되겠습니다. 감사합니다! 😊
