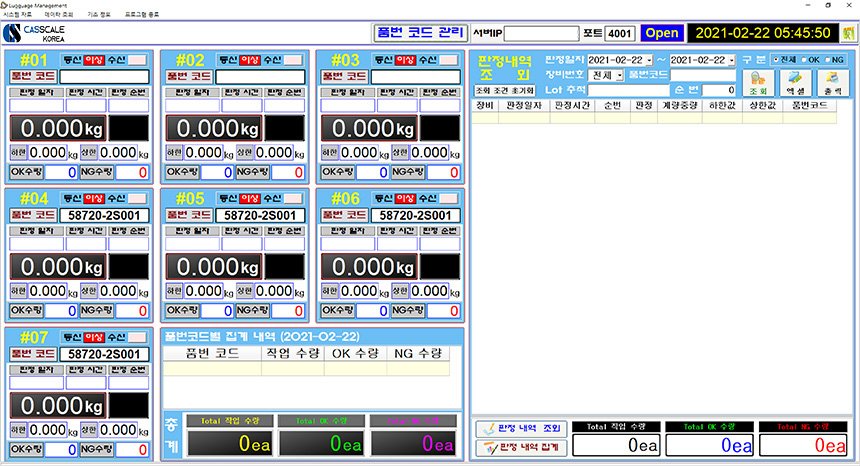

다채널 계량 시스템 ‘CLUG-100’은 사출물 계량 관리 시스템을 무선으로 구축한 것으로,
여러 채널의 전자 저울 데이터 모니터링을 무선으로 진행해야 하는 환경에 적합한 프로그램입니다.
프로그램에는 로트 추적 관리 기능을 포함해 네트워크를 활용한 불량 로트 자동 전송 기능을 갖추고 있으며,
현장에서 작업되는 양품 및 불량 정보를 사무실 또는 서버PC를 통해 모니터링 할 수 있습니다.
최대 7개 채널까지 연결 가능하며,
각각의 채널에서 집계된 데이터들을 취합해 저장할 수 있습니다.
단, 계량 후 양품으로 판정되어 OK로 표시 되는 경우에만 라벨이 발행됩니다.
해당 시스템을 실제로 현장에 적용한 사례입니다.
자동차 부품을 생산하는 업체에서 양품 및 불량 생산 데이터를 관리하는 목적으로 사용하고 있으며,
경광등 알람을 통해 불량 여부를 확인하고 있는 모습입니다.
원활한 계량을 위해 저울에 100mm 가이드를 세워 보드를 고정할 수 있도록 계량판을 설계했습니다.
<업무 프로세스>
1) 전자저울 7개 채널에서 나오는 중량값을 상하한 값으로 판별
2) O.K = 하한 < 중량값 < 상한
→ 라벨프린터 출력 후 제품 출고 (녹색등 표시)
3) N.G = 중량값 <하한 or 상한 < 중량값
→ 라벨프린터 미출력 , 불량품 폐기 (적색등 점멸 + 부저 울림)
4) 인디케이터 데이터를 AP 이더넷 무선 통신으로 PC로 전송
5) PC에 데이터 저장
→ 장비번호, 작업일자, 작업시간, 장비별 작업 순번, 판정 (OK or NG), 중량값, 상, 하한값, 제품품번코드
* 특징
– 다채널 전자저울 계량 데이터 취합 (최대 7채널 연결 가능)
– 네트워크 내 서버 PC로 불량 로트 자동 전송
– 계량 데이터 저장 (엑셀파일 백업)
– 양품 판정인 경우에만 라벨 발행
* 솔루션 시연 제품
– 주문형 전자저울 (30kg)
– 라벨프린터 DLP-50H
– 무선AP
– 무선 이더넷, 시리얼 변환 장치
– USB 경광등 (옵션)
* PC 요구사항
– Windows 10 운영체제
– 고정 IP 할당
– API 무선 네트워크 연동
* 문의
sales@casscale.co.kr
02-3665-8158
