이번 포스팅은 로드셀을 활용한 마찰력 테스트 장비를 납품한 사례입니다.
인장 또는 압축의 힘을 측정하는 로드셀로
마찰력을 측정하는 것이 상상이 안 가실겁니다.
지금부터 아래 이미지를 보며 설명을 드리겠습니다.

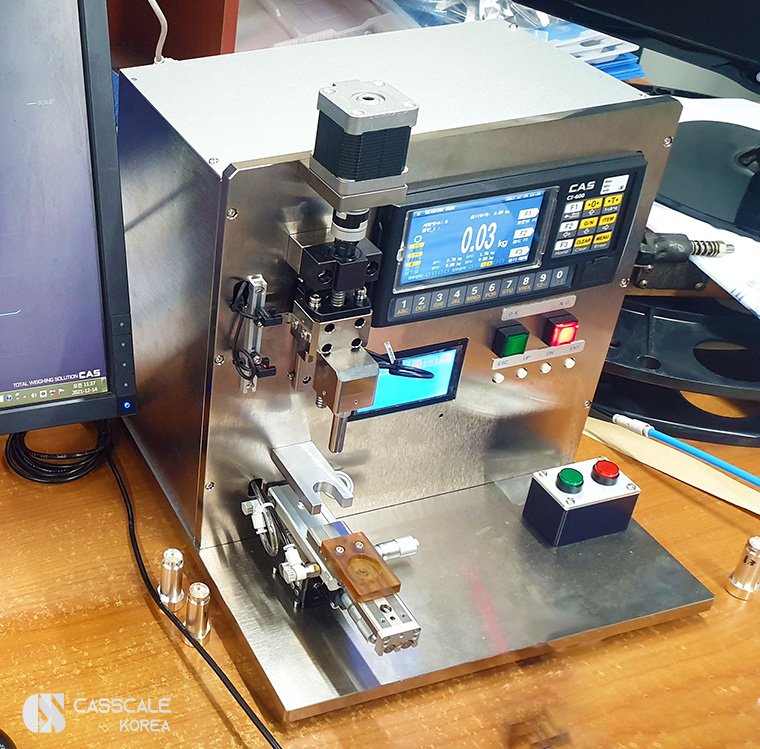

위의 장비는 로드셀과 인디케이터를 연동한 마찰력 테스트 장비입니다.
납품된 장소는 전기차의 충전 커넥터를 생산하는 공장으로,
커넥터의 빡빡함 정도를 마찰력으로 측정하기 위해 주문형으로 제작된 장비입니다.

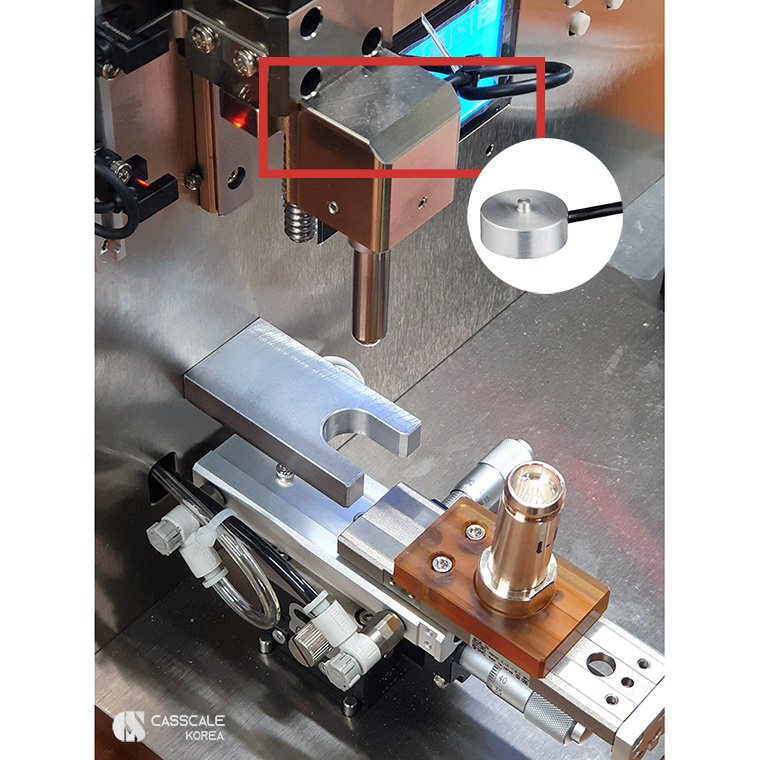

장비 내에서 로드셀의 위치는
위 이미지의 빨간색 네모에 표시된 부분 내부에 장착이 됩니다.
여기에서 사용되는 로드셀은 미니어처 로드셀이 들어가며
이번 사례에서 사용된 제품은 CSMN의 10kg 사양 로드셀인 CSMN-10L입니다.
[관련제품정보] 큐리오텍 / CSMN / 미니어처 로드셀

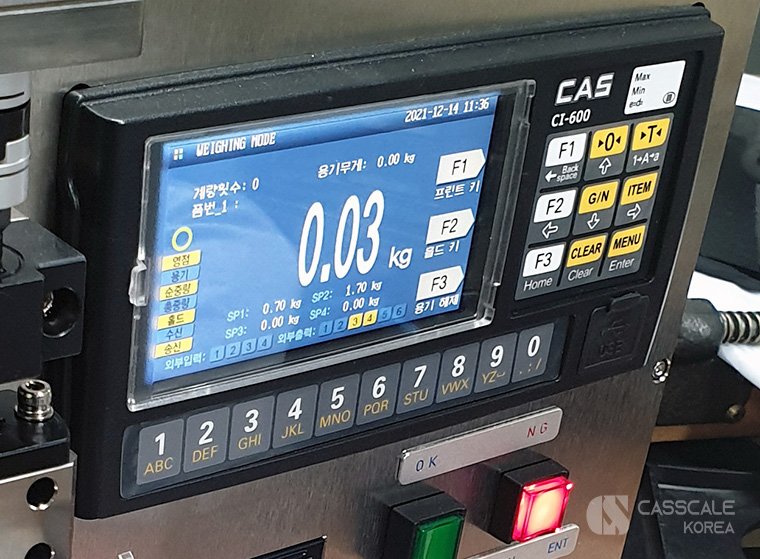

인디케이터의 경우, 고객님의 요청사항에 맞게
기존 제품의 펌웨어를 변형한 주문형 사양입니다.
이번 사례는 카스 CI-600A를 변형시킨 것으로,
홀드 요청 시 피크홀드가 시작되어
무게요청 신호 시 인디케이터에 현재 중량값이 표시되고,
마지막으로 작업이 완료되면 홀드 해제 요청을 통해 계량이 완료되는 방식입니다.
위의 인디케이터에서 확인된 SP1과 SP2 사이의 값에 따라
테스트기에서 OK 또는 NG 램프가 켜지게 됩니다.
[관련제품정보] 카스 / CI-600A / 고속 인디케이터

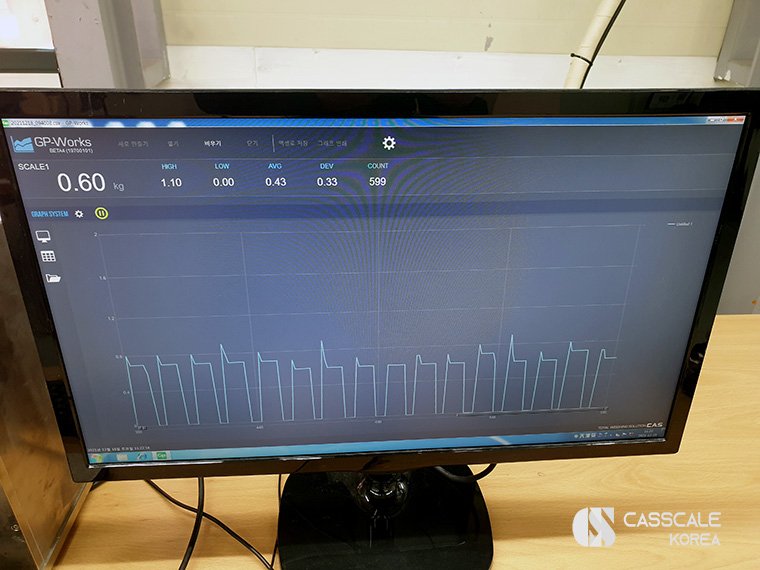

이렇게 테스트 장비에서 측정된 값들과 마찰력의 변화는
위의 이미지처럼 GP-Works 라는 계량 프로그램을 통해
그래프로 확인할 수 있습니다.
로드셀의 힘을 마찰력으로 변환한 것으로,
그래프상에서 힘을 주는 순간 마찰의 힘이
제일 높게 표시되는 것을 확인할 수 있습니다.
이렇게 로드셀과 인디케이터, 계량프로그램의 연동은
마찰력 테스트 장비와 같은 새로운 솔루션을 만들어주기도 합니다.
마찰력 테스트기에 대한 궁금한 사항은 언제든지 문의 주시면 됩니다.
