이번 포스팅은
CST-901B 트랜스듀서와AD-1688데이터로거
그리고 CI-810인디케이터
연동 납품 사례를 소개 합니다.

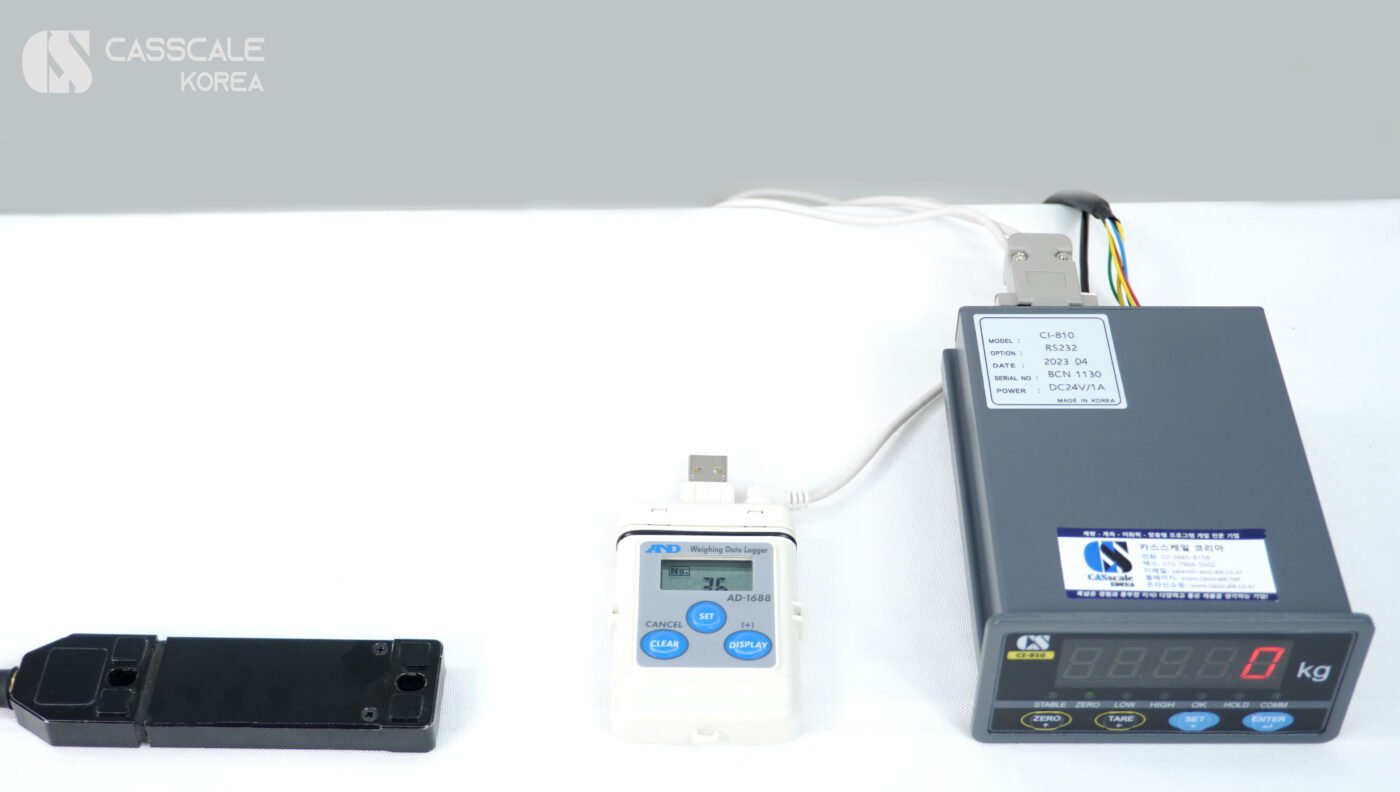

트랜스듀서와 인디케이터 그리고 데이터로거를 연결 하여
무게 측정을 하고자 하는 환경에 적합한 연동 납품 사례 입니다

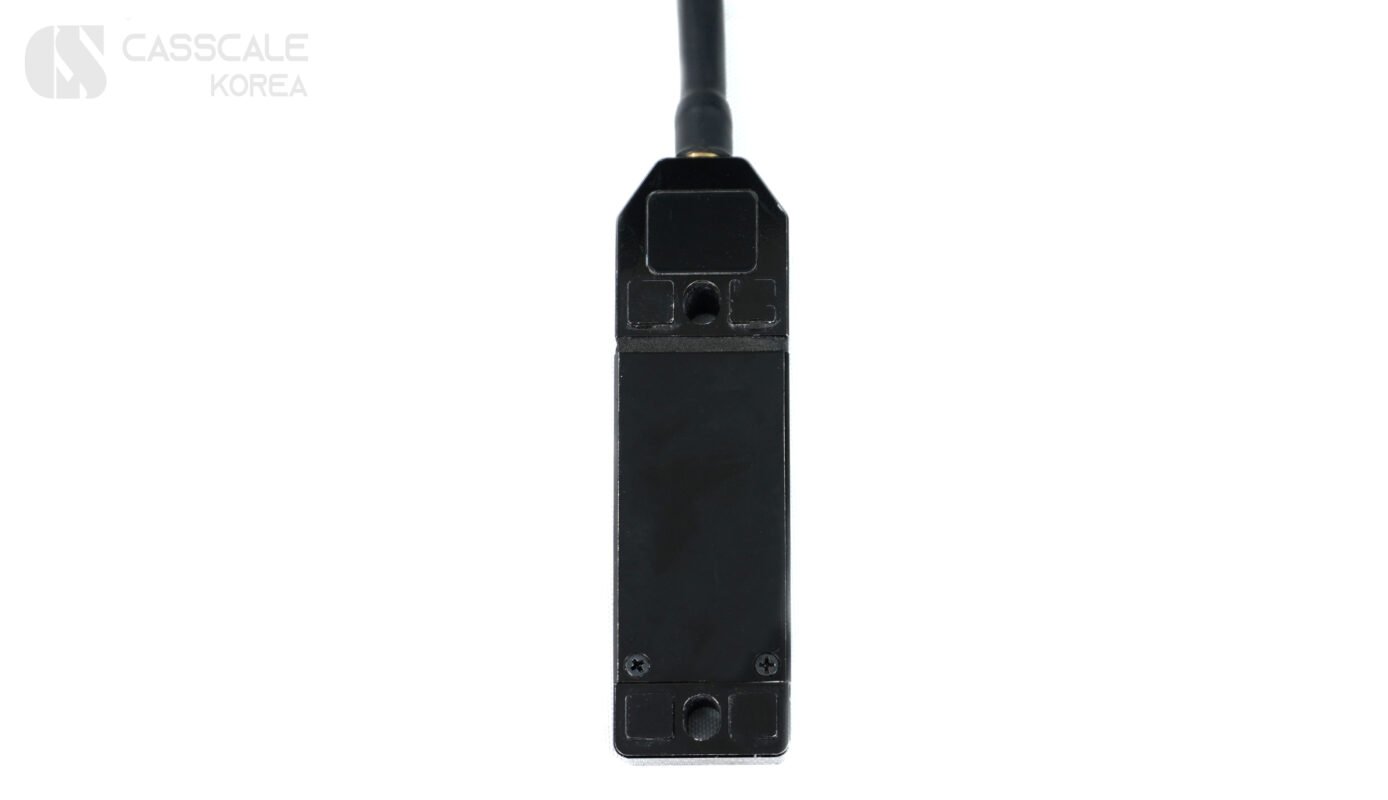

CST-901B제품은 CS KOREA 사의
스트레인 트랜스듀서 입니다
특징으로는1500 마이크로 스트레인 범위 내
측정이 가능하며 볼트를 사용하여
쉽게 설치가 가능하며
설치점의 변형률 및 응력 측정에 용이합니다
대현 장비 및 교량, 철도, 댐 엔지니어링 등에
활용되며 IP67 보호등급 입니다
[관련제품정보]
CS KOREA / CST-901B / 스트레인 트랜스듀서

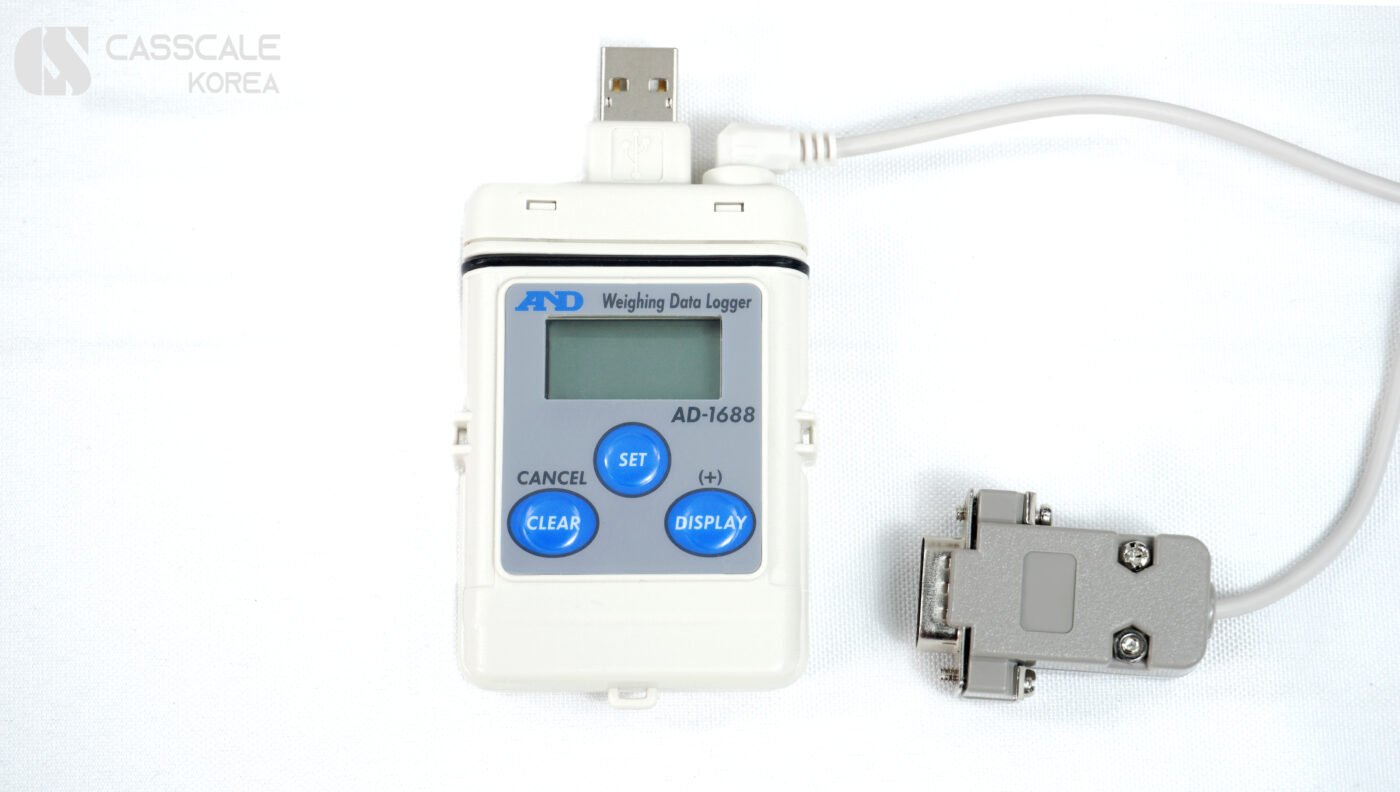

AD-1688 제품은
A&D사의데이터로거 입니다
PC로의 데이터 연결다리 기능을 합니다(USB 역할)
특징으로는 RS-232C 와 USB의 듀얼 인터페이스로
약 5000개의 데이터가 저장 가능한 대용량 메모리 입니다
컴팩트한 사이즈로 휴대가 용이하며
전자저울 또는 PC에서 전원공급으로
배터리 없이 사용이 가능합니다
엑셀 등으로 쉽게 볼 수 있는 CSV 포맷으로 저장을 하고
표준모드/간격모드의 두가지 모드를 지원합니다
[관련제품정보]

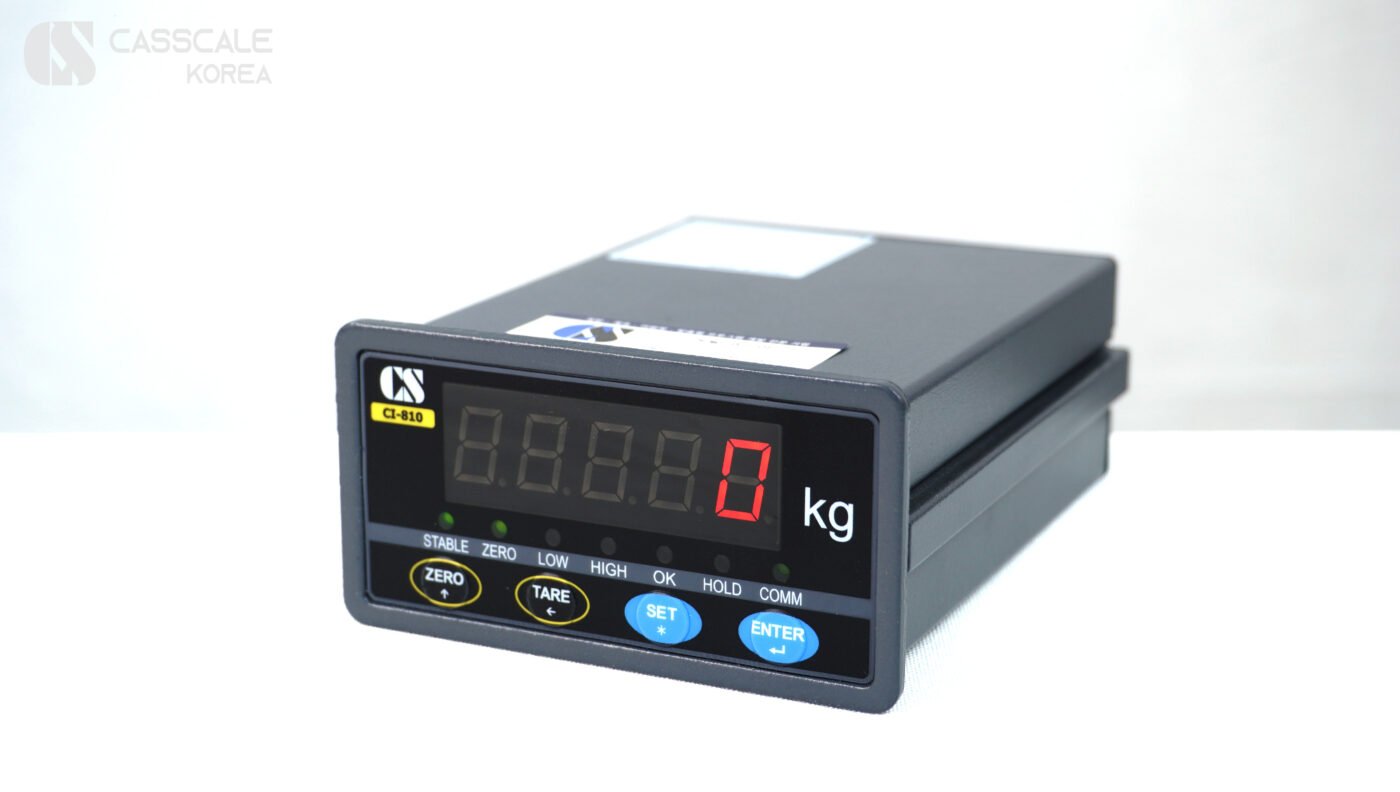

CI-810 제품은
CS KOREA 사의단순지시형 인디케이터 입니다
특징으로는 다기능 소형 인디케이터 이며
24V 1A 전원을 사용하며
또한 외부 노이즈에 대한 차폐대책이 사용되며
초당 200회 고속 A/D 변환이 됩니다
아날로그 출력, RS-485 등 다양한 옵션선택이 가능합니다
[관련제품정보]
CS KOREA / CI-810 / 다기능 소형 인디케이터
납품을 의뢰한 고객님께서
데이터로거에 최대로 저장할 수 있는
데이터의 수를 확인해 달라는 요청이 있어
납품 전 테스트를 진행했습니다

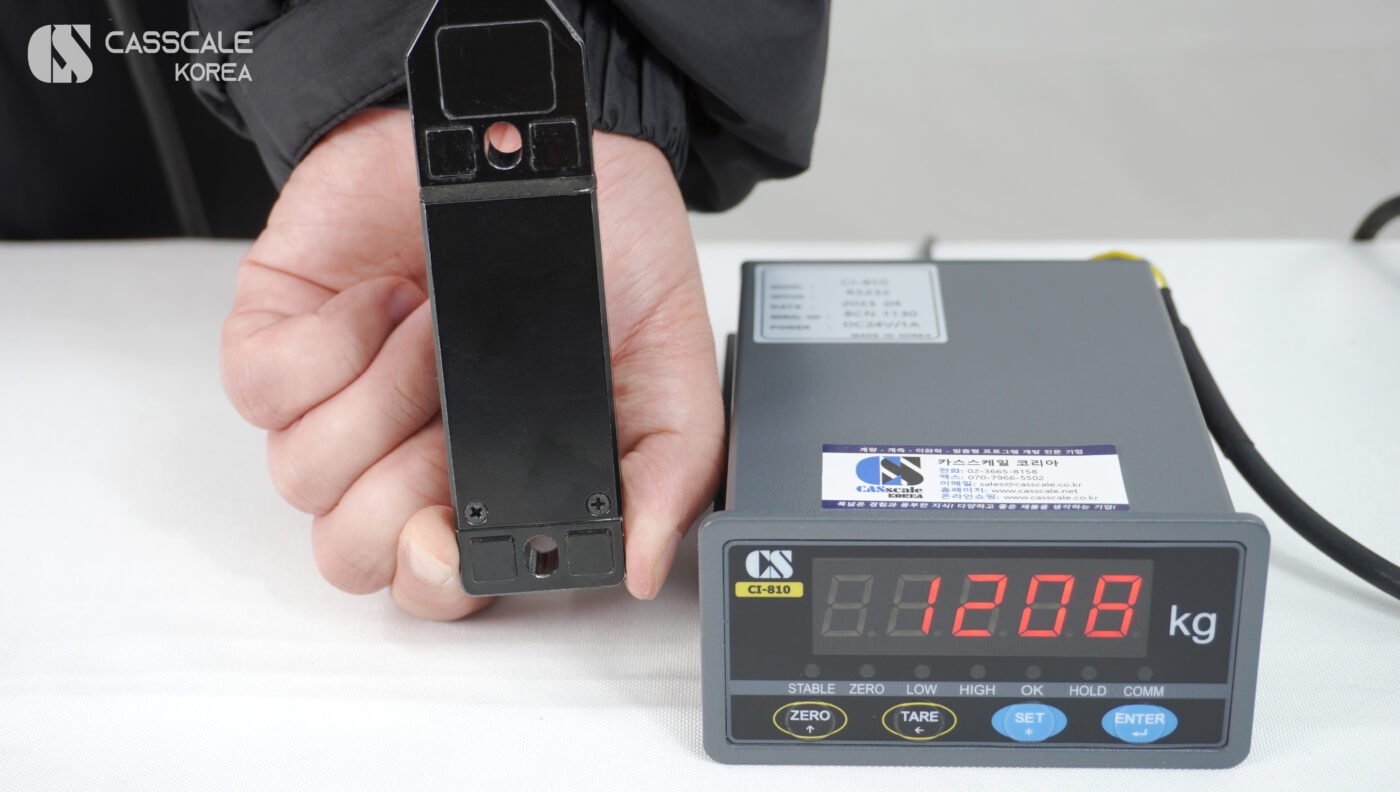

위의 사진에 보시는 바와 같이
잡아 당기는 힘을 측정하여
엑셀 파일에 저장 된 데이터를 확인 하실 수 있습니다

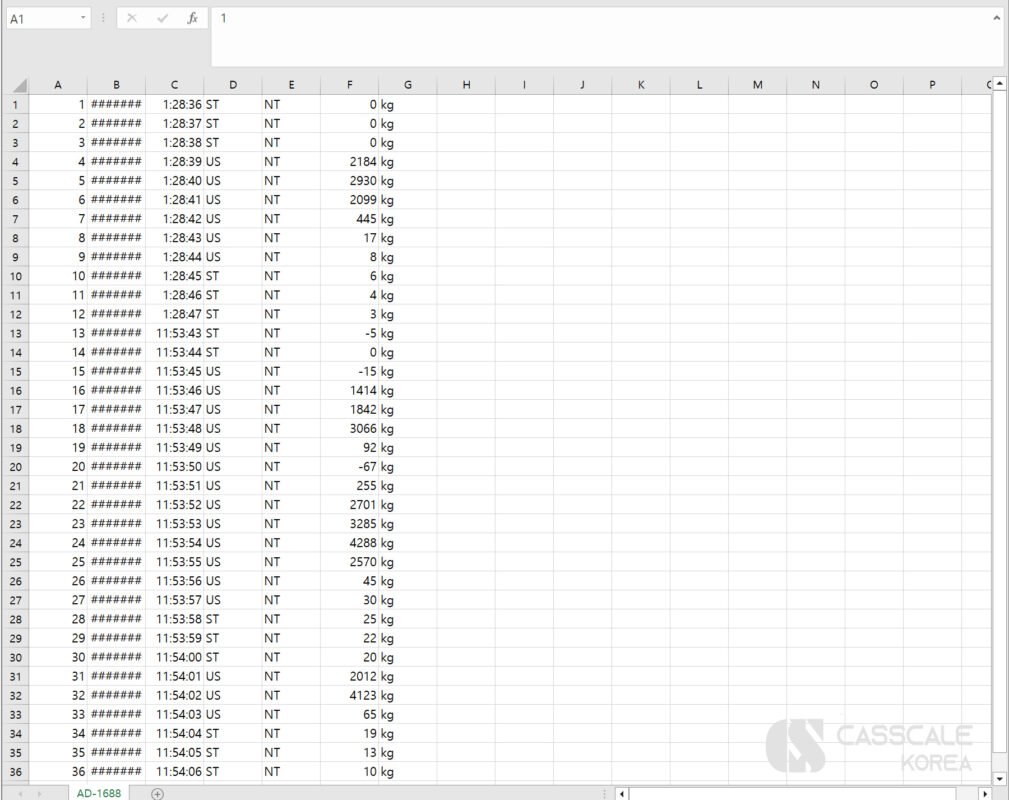

위의 엑셀파일에서 보시는 대로
1초 간격으로 데이터가 저장이 되었고,
최대로 저장할 수 있는 데이터의 수는
총 5,144개로 확인되었습니다
(※ 데이터 저장 도중 메모리가 가득차게 되면,
[FULL]이라는 메시지가 표시됩니다.
보통 최대로 저장이 되었을 경우 표시됩니다.)

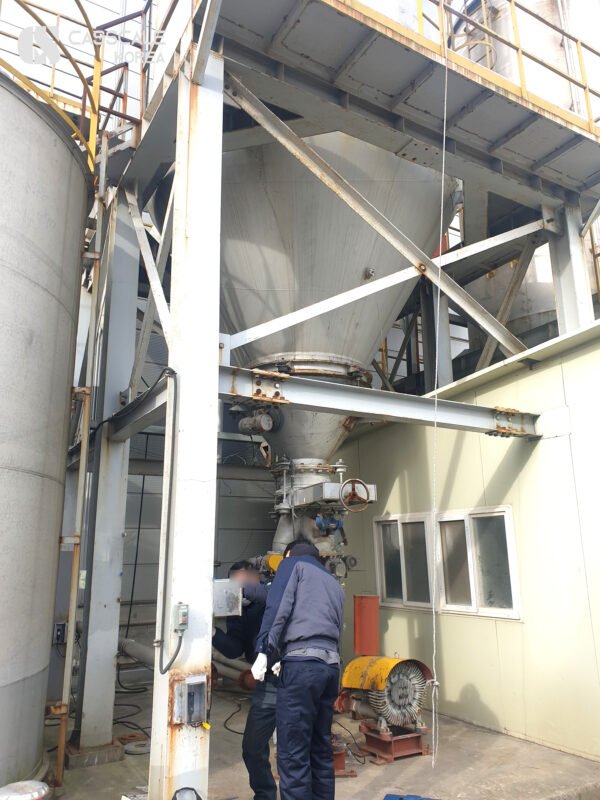

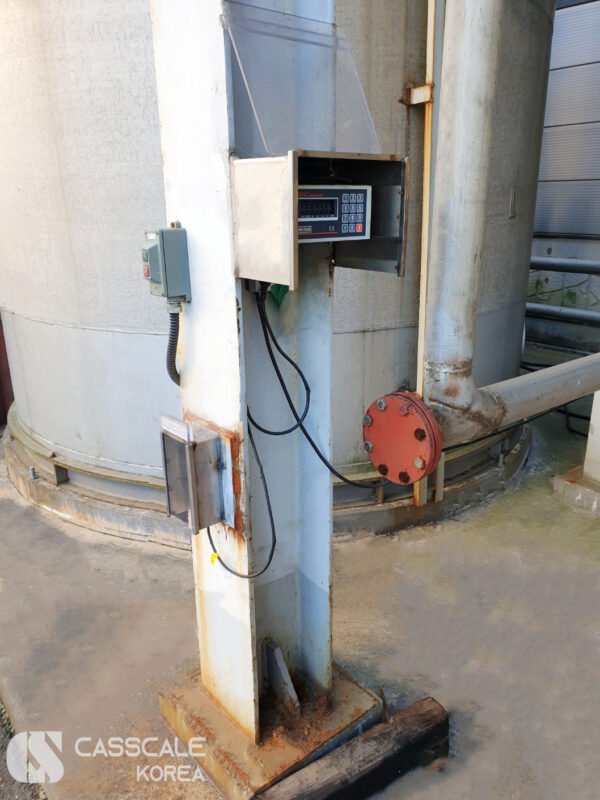

여러 차례 테스트를 거쳐 현장에서
솔루션이 진행된 사진 입니다

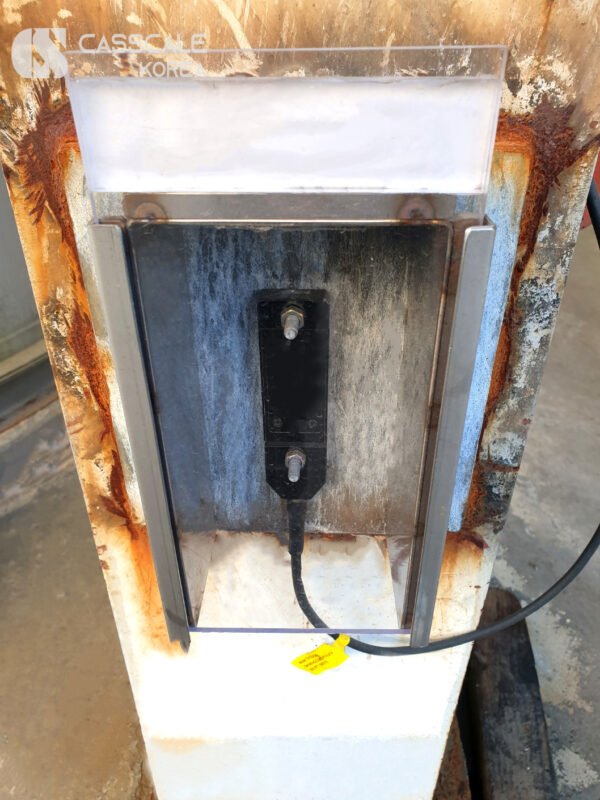

트랜스듀서를 설치한 사진입니다
솔루션이 성공적으로
진행 되었습니다
