<힘>분야 교정 : 로드셀
센서류 중에서 가장 자주 교정 문의가 들어오는 품목이 바로 로드셀입니다.
로드셀의 경우에는 작업 환경에 따라 정밀도 또는 정확성이 달라질 수 있는 민감한 센서이기 때문에
각별히 신경을 써야하는 부분입니다.
로드셀은 KOLAS 인증 교정주기 검색표 상 ‘인장 및 압축시험기’로 분류되며,
정밀계기 수준인 12개월(1년)의 교정 주기를 지닙니다.

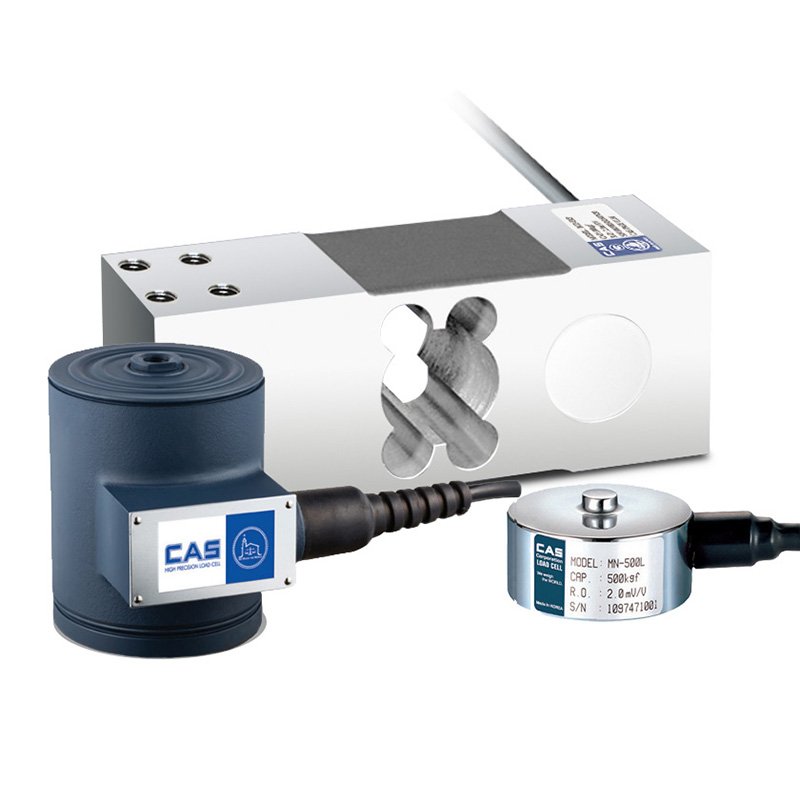

일반적인 로드셀의 경우에는 인장형 또는 압축형으로 나누어져 있거나 인장,압축 모두 해당되는 로드셀이 있는데요.
로드셀에 대한 교정을 하고자 할 때에는 인장형과 압축형에 대한 교정 비용에 차이가 있으므로
반드시 인장 또는 압축에 대한 교정인지, 혹은 인장과 압축 모두 교정을 받을 것인지에 대해 선택을 해야 합니다.
그리고 로드셀만으로는 정확한 교정이 어렵기 때문에 사용하시던 인디케이터도 함께 보내주셔야 정확한 교정이 가능합니다.

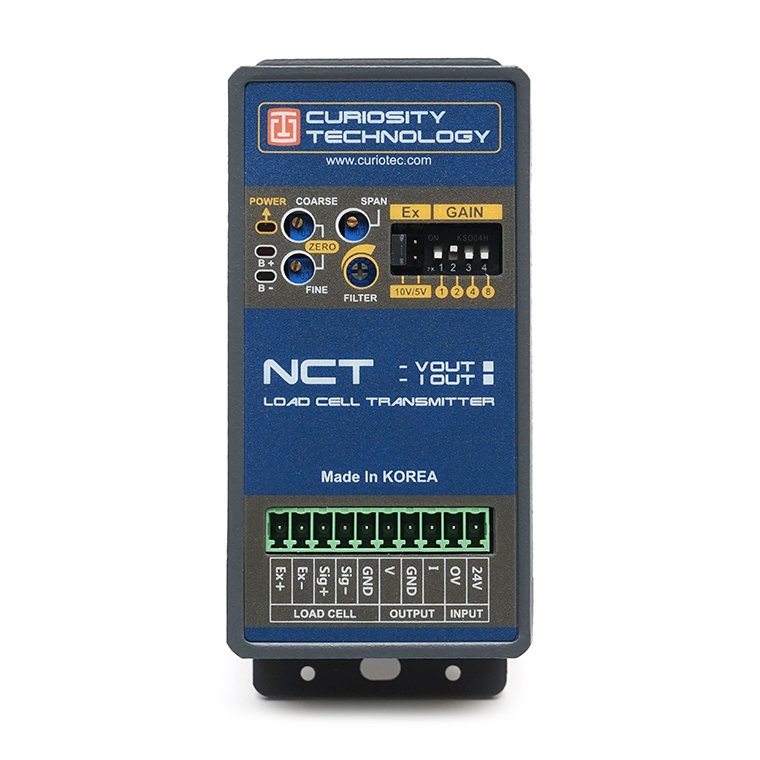

일반적인 로드셀 이외에도 특수 형태의 로드셀, 트랜스미터에 대해서도 교정이 가능합니다.
단, 트랜스미터의 경우에는 로드셀에서 나오는 신호를 처리해주는 트랜스미터기로 단독으로는 교정이 불가하며,
로드셀, 인디케이터와 모두 연결되어야 교정이 가능하기 때문에 로드셀과 인디케이터 모두 보내주셔야합니다.

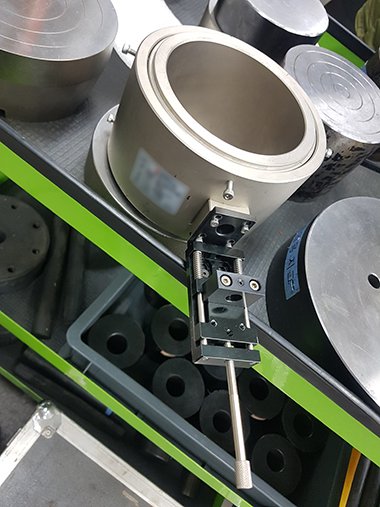

위의 사례는 빛으로 하중을 측정하며, 유선 연결하지 않는 비접촉식 압축 로드셀을 교정한 사례입니다.
위의 사례에서 사용된 로드셀의 최대 하중은 70톤으로,

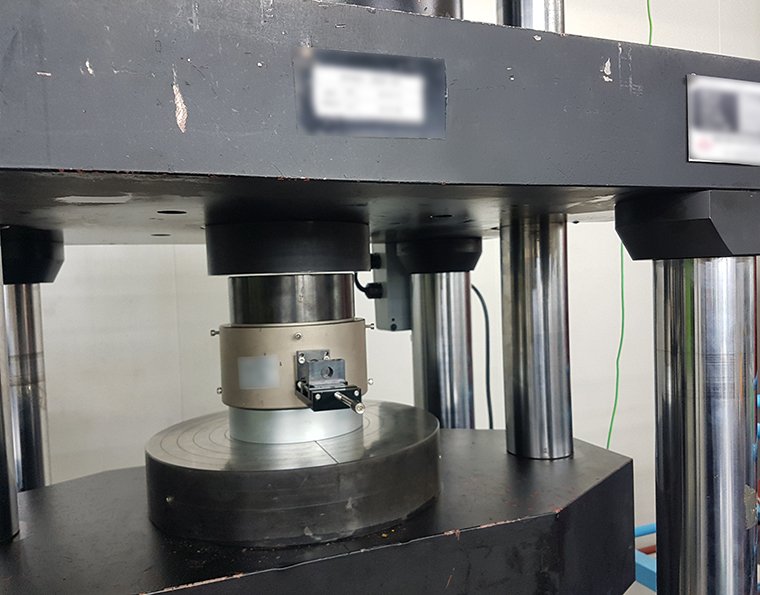

교정시에는 넉넉하게 최대 하중 100톤의 유압식 힘 교정기로 교정되었습니다.
이와 같이 사용하는 로드셀의 종류에 따라 교정하는 방법도 달라지고,
특수 로드셀의 경우에는 교정이 되지않는 제품도 있을 수 있어
사전에 반드시 문의 후 진행하시는 것을 권장합니다.
압축 전용 초소형 로드셀도 교정이 가능하며,
일반 로드셀과 마찬가지로 함께 사용 중인 인디케이터를 보내주셔야 정확한 교정이 가능합니다.

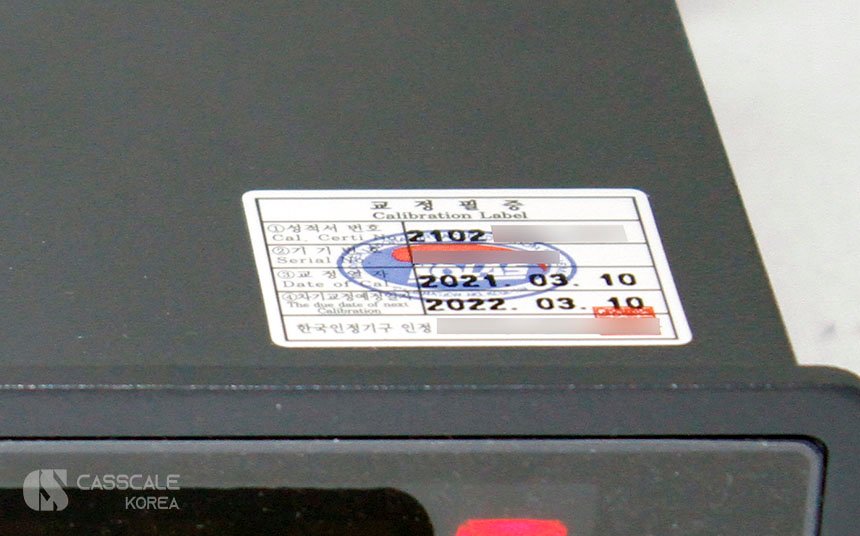

소형 로드셀인 경우 교정필증 부착이 어려워 통상적으로 인디케이터에 교정필증이 부착됩니다.
