오늘 소개드릴 내용은 3축 로드셀과 앰프, DAQ 장비로의 연동에 대한 내용입니다.
사용된 주요 제품으로는 CMA-M3D60 로드셀과 AM32AZ 앰프로,
인장과 압축 모두를 측정할 수 있고, DAQ와 연동하여 데이터를 불러오고자 하는
고객의 요청에 따라 솔루션을 진행해드렸습니다.

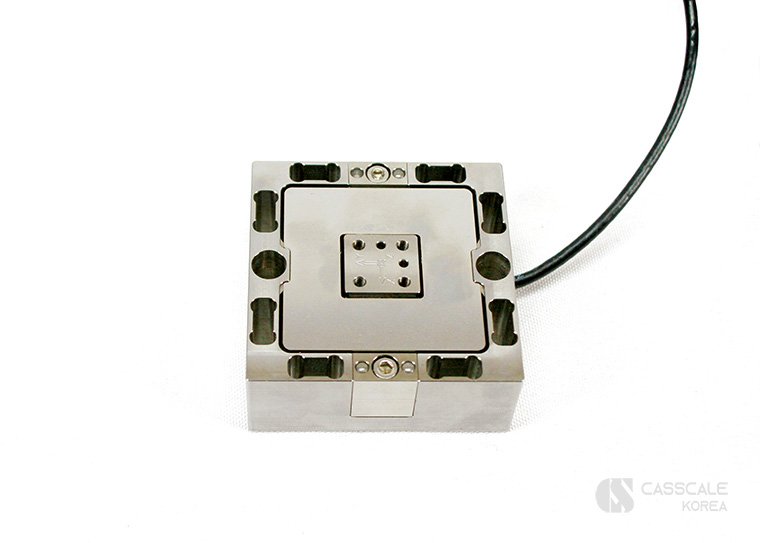

CMA-M3D60 로드셀은 X, Y, Z 3개의 축에 대한 힘 측정이 가능한 3축 로드셀로,
인장과 압축 모두 측정이 가능한 특징이 있습니다.
고객님께서 요청하신 사양은 200N까지 측정 가능한 사양으로,
해당 모델은 스테인리스 스틸 재질의 주문형 제품입니다.
[관련제품정보] CS KOREA / CMA-M3D60 / 인장압축 겸용 3축 로드셀

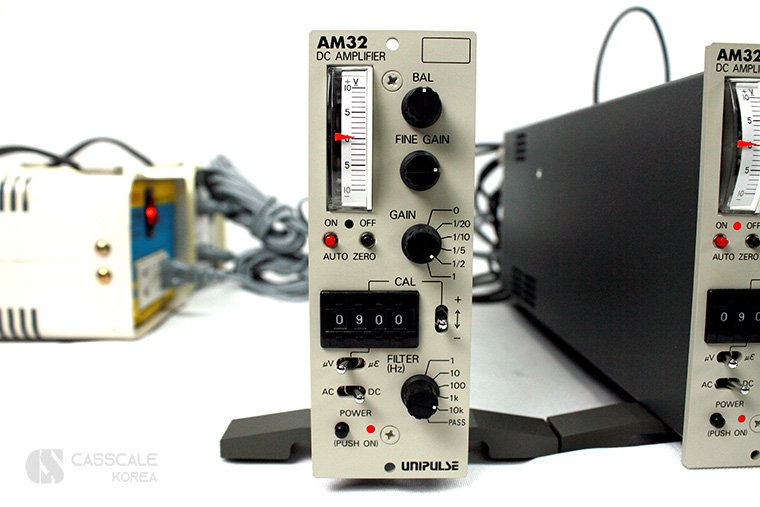

함께 사용된 앰프는 유니펄스 사의 ‘AM32AZ’ 제품으로,
DC ~ 100kHz의 대역폭을 가지고 있으며,
교정에 편리한 디지털 스위치식 보정을 탑재한 DC 증폭기입니다.
[관련제품정보] 유니펄스 / AM32AZ / 고응답형 앰프

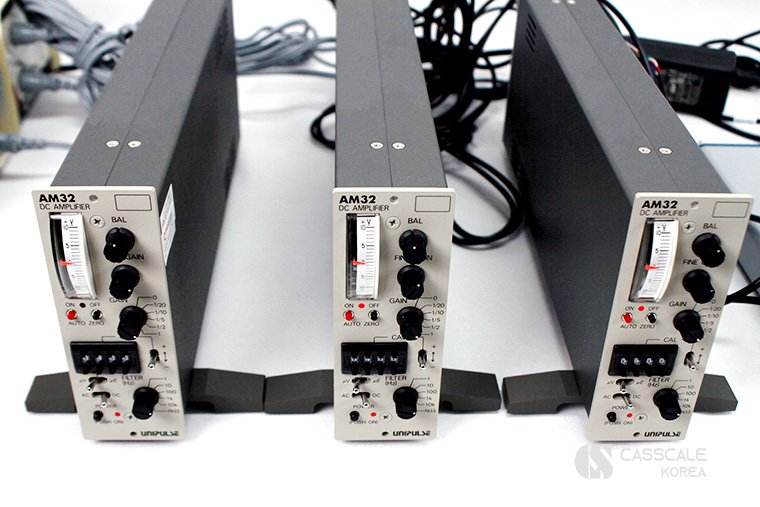

로드셀의 3개 축 모두에 대한 값을 측정하기 위해
각 축 당 1대의 앰프를 사용, 총 3대의 앰프에 로드셀을 연결하였습니다.

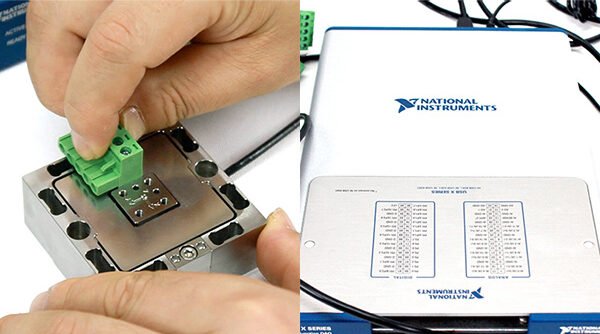

DAQ 연동을 위해 사용된 제품은 NI USB 6341로,
기본적인 데이터 로깅부터 제어 및 테스트 자동화까지
다양한 범위의 어플리케이션에 적합한
USB 타입 다기능 I/O 디바이스 제품 입니다.

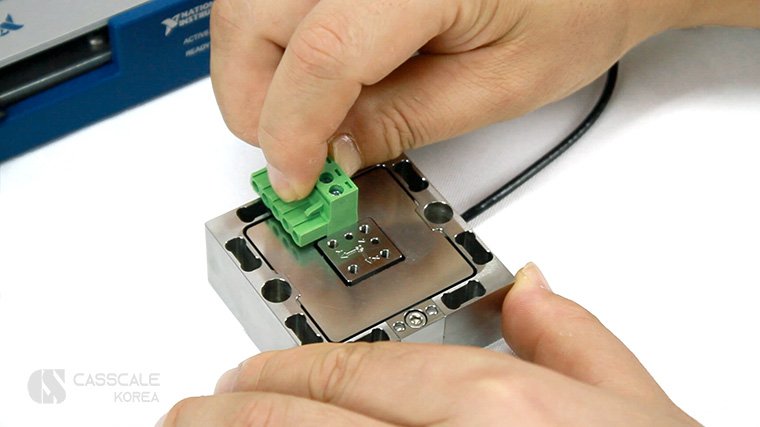

로드셀에 힘을 가하여 측정되는 힘은
앰프를 통해 증폭되어 NI USB 6341로 전달,
NI‑DAQmx 드라이버 및 설정 유틸리티를 통해 확인할 수 있습니다.
[관련 포스팅 모음]
센서 계측용 Data Accquistion System
가성비 좋은 6축 로드셀 CMA9866 + 앰프 연동 모니터링 솔루션
최근 문의가 많이 들어오는 사례로,
로드셀 또는 토크센서의 DAQ 연동과 관련된 다양한 솔루션을 보유하고 있습니다.
문의사항은 본 페이지 하단의 견적 문의란에
필요하신 사양을 상세히 기재해주시면
확인 후 자세한 상담 및 견적 안내 도와드리겠습니다.
