이번에 소개드리는 솔루션은
발란스 저울의 데이터 값을 데이터로거를 통해 저장할 수 있는 납품 사례에 대한 내용입니다.
사용된 제품은 카스의 MW2-H 저울과 AND의 AD-1688 데이터로거입니다.
MW2-H 저울은 1/30,000의 분해도를 지닌 고정밀 저울로,
RS-232C 인터페이스를 지원하여 PC, 프린터 등 외부 장치와 연결할 수 있습니다.
AD-1688 데이터로거 역시 RS-232C 인터페이스가 장착되어있는 제품으로,
D-sub 9핀/25핀, 7핀 DIN 케이블 등 3종류의 RS-232C 케이블이 기본으로 제공됩니다.
[관련제품정보]
카스 / MW2-H / 고분해 미량저울
에이엔디 / AD-1688 / 데이터로거

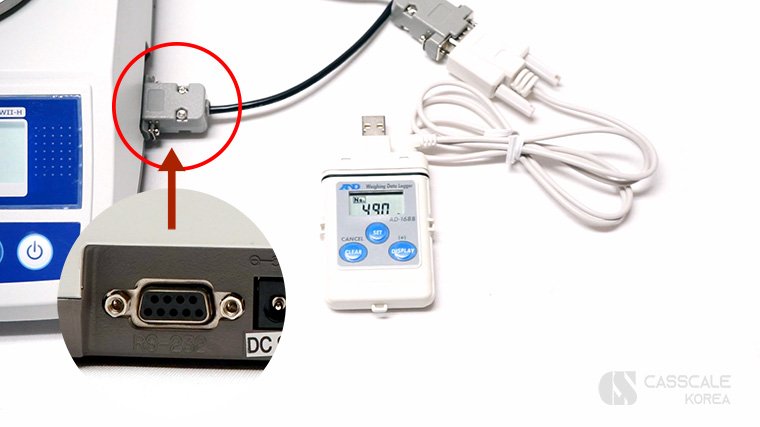

MW2-H 저울의 RS-232C 포트는 D-Sub 9핀 포트가 지원되며,
AD-1688 데이터로거에서 지원되는 케이블 중, 위의 그림과 같이 D-Sub 9핀 케이블을 연결합니다.

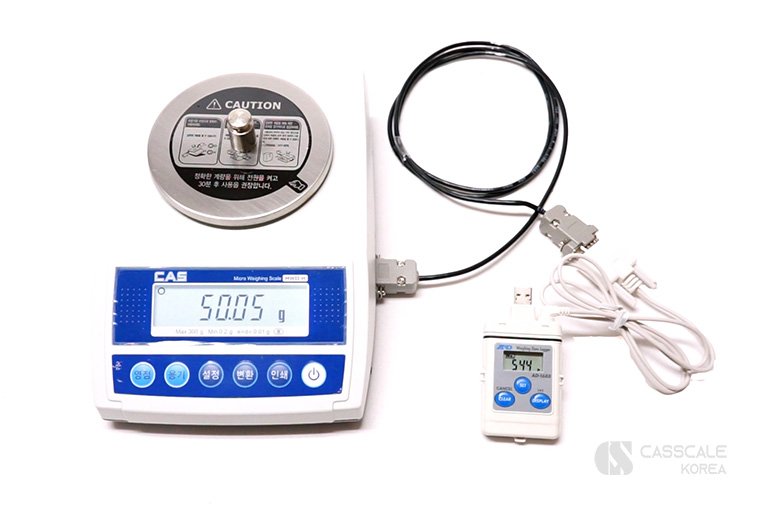

데이터로거와 저울이 연결된 장면입니다.
필요에 따라 데이터로거의 [SET] 버튼을 2초간 눌러 내부 설정에 진입,
저장 간격, 소수점 자리 수 설정, 통신 설정 등을 변경할 수 있습니다.

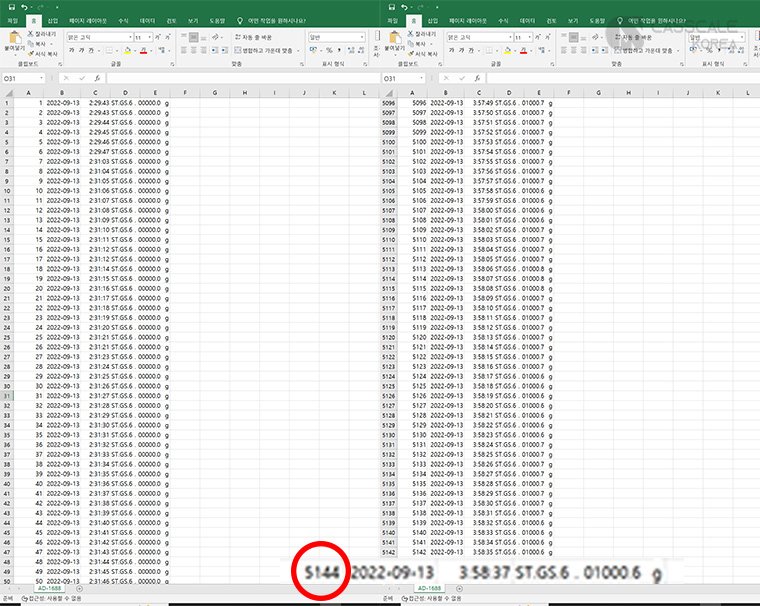

AD-1688 데이터로거에 저장 가능한 최대 데이터는 5,144개이며,
위 화면은 데이터 저장 간격을 1초로 설정 후 저장된 상태의 엑셀 파일입니다.
※ AD-1688 데이터로거와 타 사 계측장비 연동 사례 모음
① 이노템 IB-6100
② 큐리오텍 CMNC 로드셀 + 카스 CI-501A 인디케이터
③ 봉신 DBCM-200L 로드셀 + 카스 CI-200A 인디케이터
④ 카스 SWII-6CS
이외 전자저울 및 로드셀 등의 계측장비와 데이터로거의 연동 솔루션이 필요하시면
본 페이지 하단의 견적문의란에 내용 남겨주시면
확인 후 안내 도와드리겠습니다.
