이번 포스팅에서는 스트레인 측정을 위한 주문형 스트레인센서를 소개합니다.
온도보상이 가능한 6선식 스트레인센서가 필요한 고객님의 의뢰를 받아 제작되었으며,
게이지 부착 및 코팅 작업까지 진행했습니다.

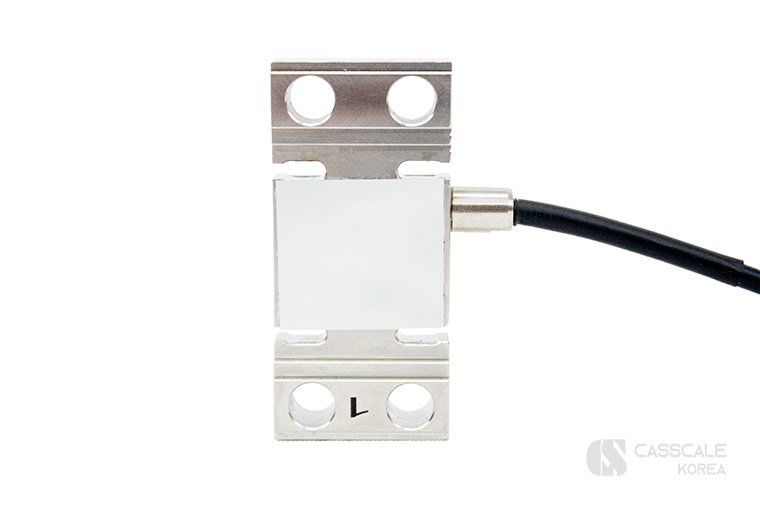

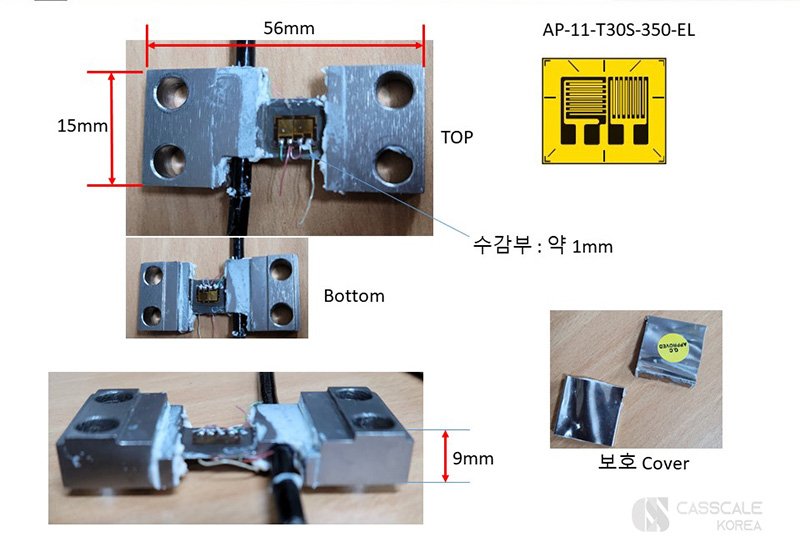

T-Rosette 타입의 게이지를 사용해 센서의 위, 아래에 부착하여 풀 브릿지를 구성했으며,
제품 사이즈 역시 가로 56mm, 세로 15mm로 미니어처 타입으로 제작되었습니다.
[관련제품정보] CS KOREA / 주문형 스트레인센서

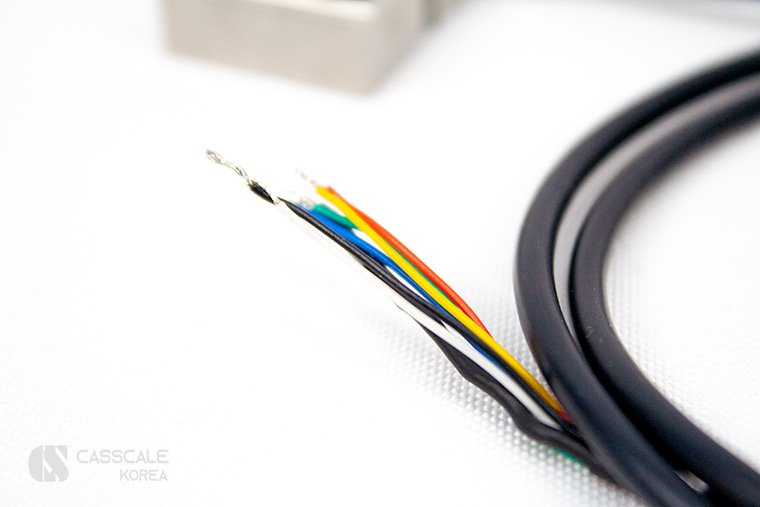

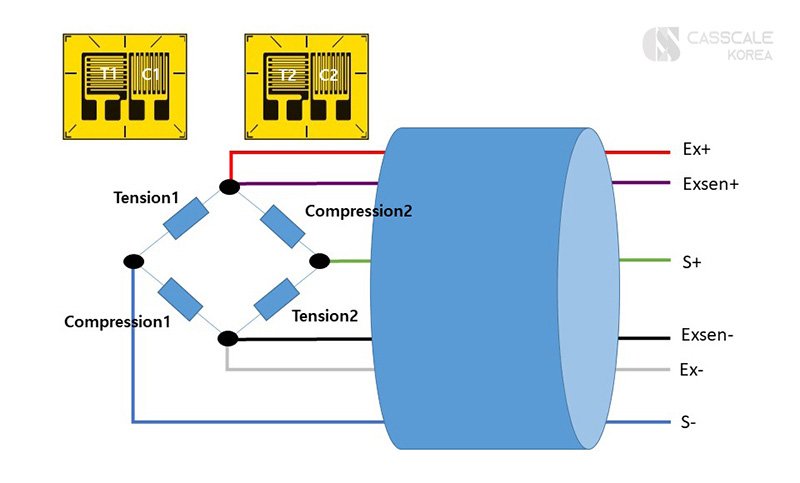

센서의 위, 아래 부분에 게이지가 각각 부착되어 총 6선식으로 이뤄져 있으며,
와이어링 배선은 위의 그림을 참고하시면 됩니다.

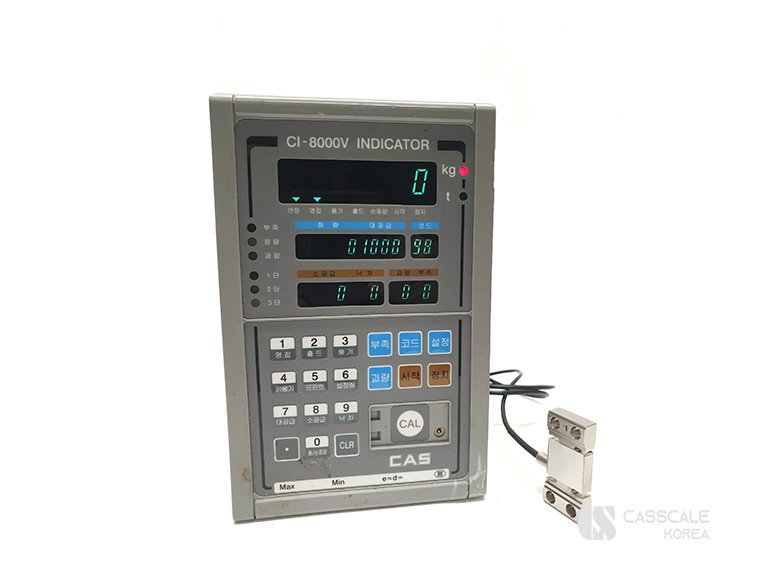

센서 제작 완료 후 인디케이터를 연결한 이미지입니다.
사용된 인디케이터는 CI-8000V(현재 단종모델)로,
외부입력 6접점 (영점, 용기, 용기소거, 프린트, 시작, 정지)을 지원하는 고속 인디케이터입니다.
[관련제품정보] 카스 / CI-8000V(단종) / 고속 인디케이터

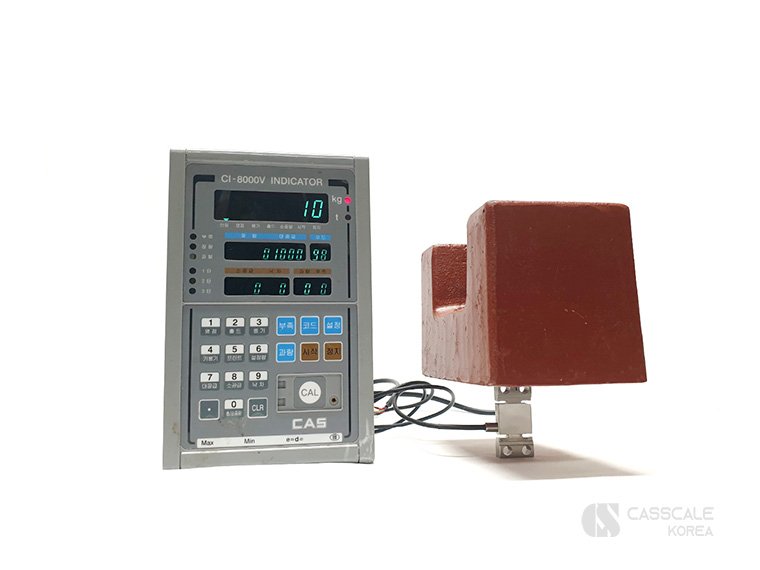

10kg의 고중량 분동을 올렸을 때에도 순조롭게 중량 측정이 되는 것을 볼 수 있습니다.
원하시는 사양에 맞는 스트레인센서에 대한 솔루션이 필요하신 경우,
본 페이지 하단의 견적 문의란에 남겨주시면
확인 후 상세히 안내드리겠습니다.
