이번 포스팅은 단순 중량저울과 경광등을 연동한
상,하한 양품판정 솔루션을 소개합니다.
라벨프린터 없이 저울과 경광등만으로 양품판정을 하고자 할 때 사용할 수 있는 사례로,
RS-232C 통신이 가능한 저울과 경광등 컨트롤러 연결을 통해 활용할 수 있습니다.
사용된 저울인 SW-II 시리즈는 분해능은 1/3,000의 단순중량저울로,
재래시장 및 일반 가게 등 다양한 현장에서 간편하게 사용이 가능한 제품입니다.
이번 사례는 고객의 요청으로 최대 3kg 까지 사용 가능한 SW2-3CS 사양으로 선정했습니다.
저울과 함께 사용된 CHS-400은
RS-232C 포트가 지원되는 전자저울이면 간단하게 연결 가능한 제품으로,
손쉬운 상,하한값 설정은 물론, 부저의 볼륨 조절도 가능하며,
중량 데이터를 수신해 수신값을 바탕으로 경광등 알림을 하는
다기능 경광등 알림 컨트롤러입니다.
[관련제품정보]
카스 / SW-II / 단순중량저울
정한산업 / CHS-400 / 저울 경광등 알림 컨트롤러

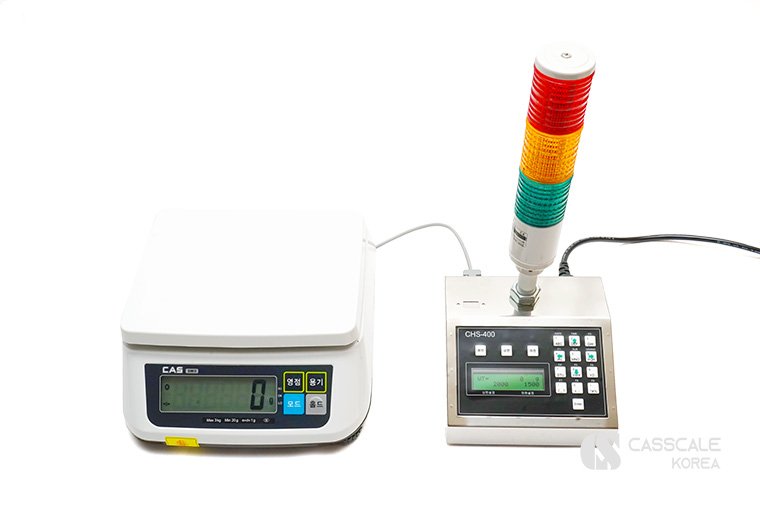

저울과 경광등을 연결한 상태입니다.

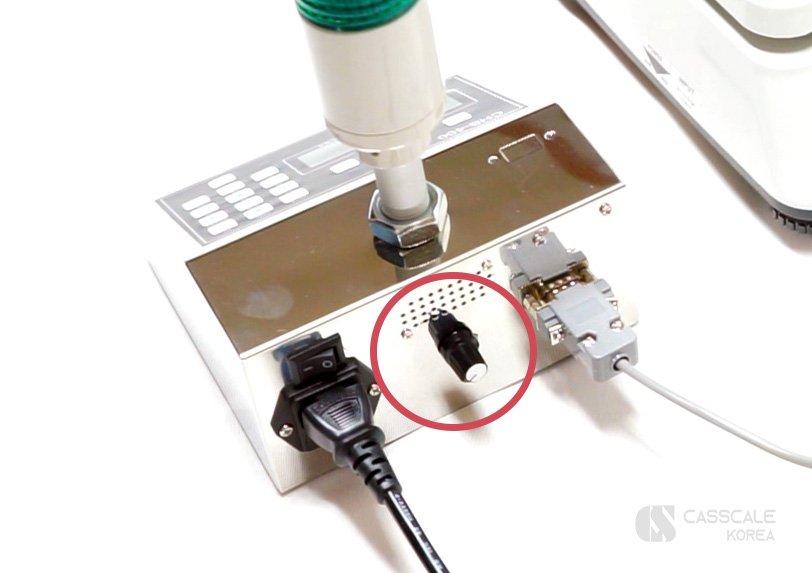

저울의 하단부와 경광등의 후면부에 RS-232C 케이블을 연결하면 간편하게 연결이 완료되며,
경광등 후면부의 다이얼(위 이미지 표시된 부분)을 통해 알람의 볼륨 조절이 가능합니다.
본격적인 측정에 앞서 상한값과 하한값을 설정하는 방법에 대해 알아보겠습니다.

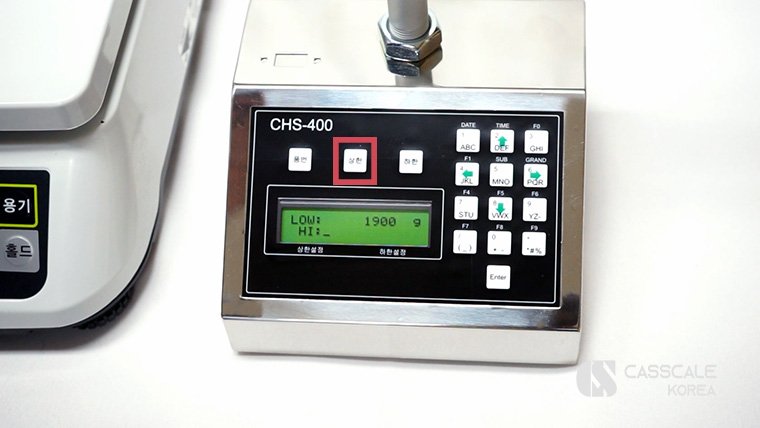

상한값과 하한값은 경광등의 컨트롤러를 통해 가능하며,

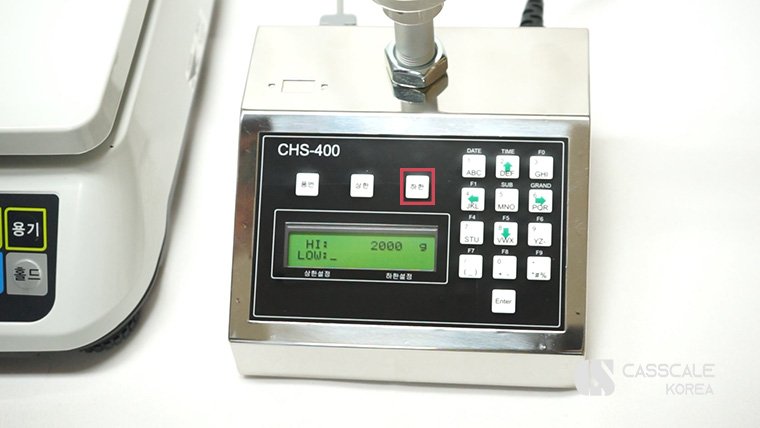

위 이미지의 빨간색으로 표시된 버튼을 누른 다음,
오른쪽의 숫자 키패드로 원하는 상한값과 하한값을 입력하고 Enter 키를 누르면 설정이 완료됩니다.

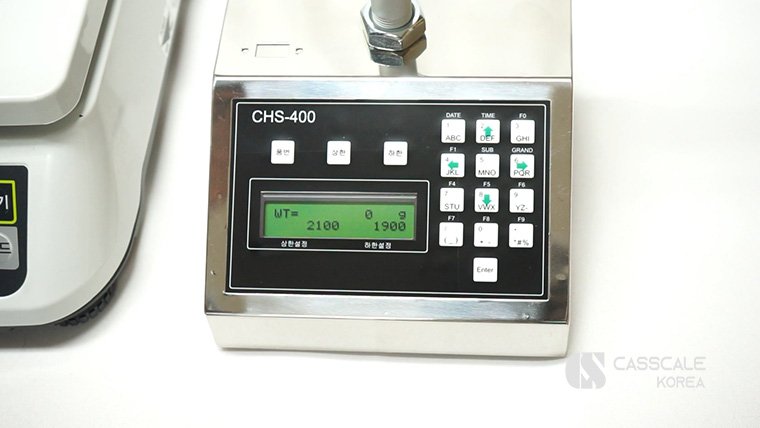

키패드 조작을 통해 상,하한값이 설정 완료된 상태입니다.
위 이미지 상으로 보면 하한값은 1,900g, 상한값은 2,100g으로 설정되어 있는 것을 확인할 수 있습니다.
세팅이 완료된 저울 위로 무게를 재보겠습니다.

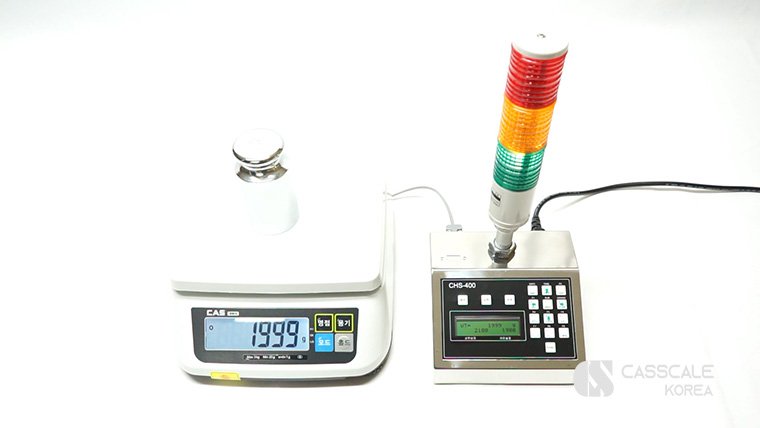

2kg 분동 한 개를 올렸더니, 설정한 상,하한값 범위에 해당되는 무게가 표시되면서
초록색 경광등이 켜졌습니다.

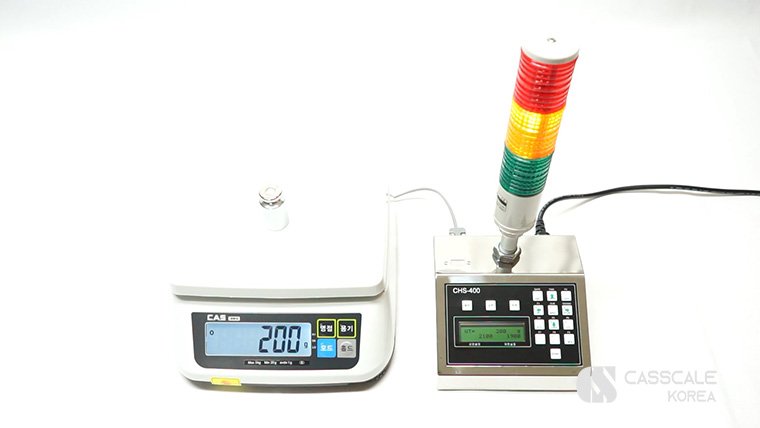

이번 케이스는 200g 분동 1개를 올려봤습니다.
설정된 상, 하한값에 미달되어 노란색 경광등이 켜졌습니다.
NG 판정시에는 경광등이 켜지면서 알람이 작동합니다.

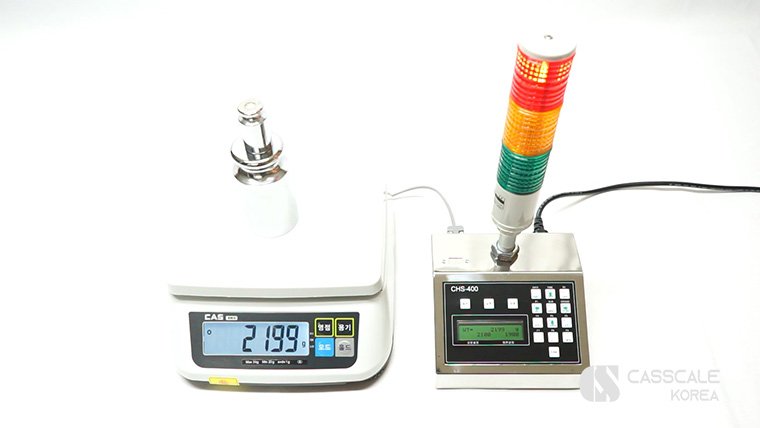

이번에는 분동 2개를 올려봤습니다.
설정된 상, 하한값을 초과하는 무게로,
빨간색 경광등이 켜지면서 알람이 작동합니다.
이렇게 저울과 경광등을 활용하여 불량품 출고를 사전에 방지하고,
품질관리에도 도움을 주게 됩니다.
양품관리 솔루션이 필요하신 경우에는
본 페이지 아래 견적문의란에 남겨주시면
확인 후 상세히 안내드리겠습니다.
