이번 솔루션은 다축로드셀과 앰프, DAQ 데이터로거를 연동한
다이나믹 계측 실험 사례를 소개합니다.
본 솔루션에 사용된 제품은 아래와 같습니다.
[솔루션 사용 제품]
로드셀 : CMA9852 ☞ 제품정보보기
앰프 : LCT-PRO ☞ 제품정보보기
데이터로거 : NI USB 6210 ☞ 제품정보보기

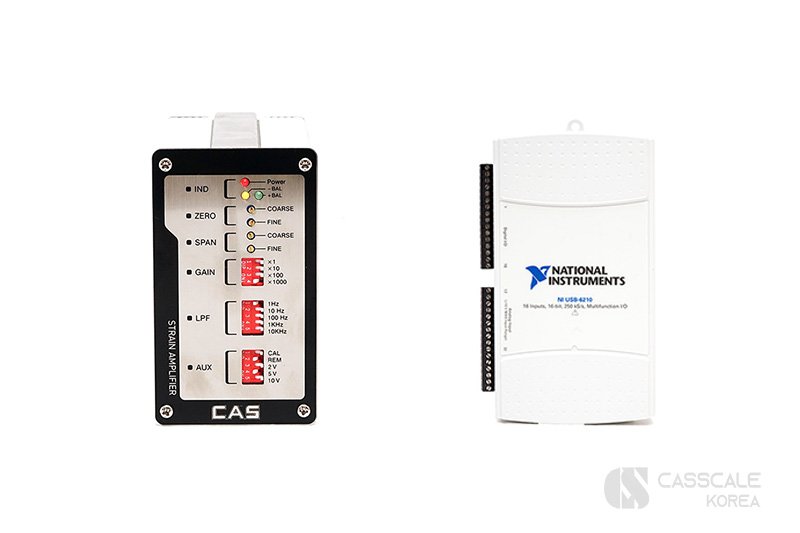

로드셀과 앰프, 데이터로거에 대해 배선이 완료된 그림입니다.

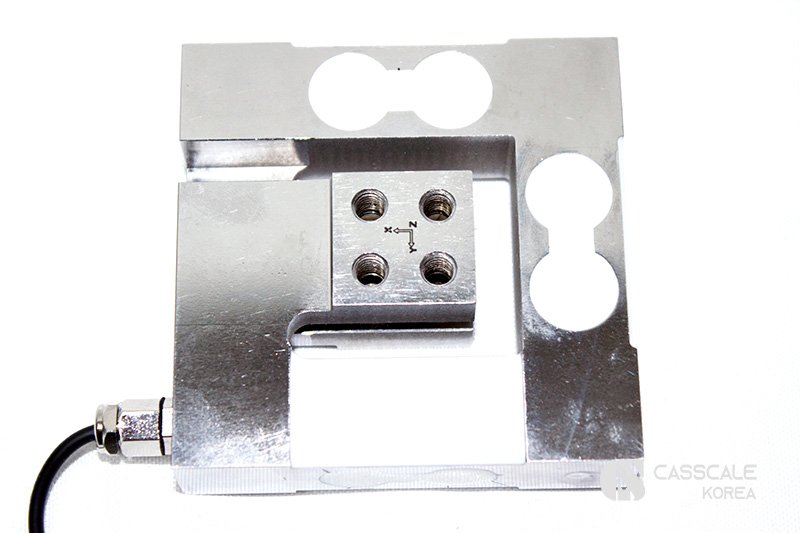

X,Y,Z 3개의 축의 힘 측정이 가능한 3축 로드셀로 선정했으며,
이 3개의 축 중 임의의 2개의 축에 대한 다이나믹 계측을 위해
LCT-PRO 앰프 2대와 NI-USB 6210 데이터로거를 연결하여
아날로그 2채널 측정이 가능하도록 했습니다.
이렇게 앰프와 연동해 측정된 로드셀의 아날로그 값은
전용 소프트웨어를 통해 확인 및 백업이 가능합니다.

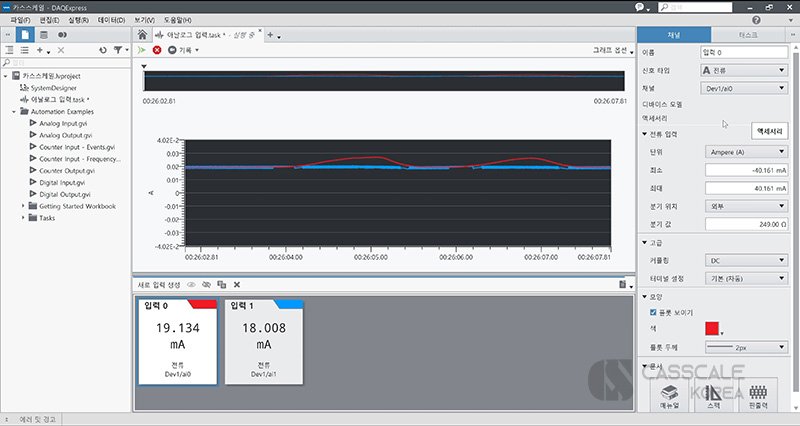

사용된 프로그램은 NI USB 6210과 연동하여 사용하는 DAQ 익스프레스로,
아날로그 전압 및 전류 입력 측정이 가능하며
다이나믹 포스 계측 실험에 적합한 소프트웨어입니다.
[관련영상보기] 로드셀 다이나믹 계측실험 : LCT PRO+NI USB 6210 연동
로드셀을 활용한 다이나믹 계측 솔루션에 대한 문의는 언제나 환영합니다.
아래 이메일 문의 양식에 남겨주시면
친절하게 대응해드리겠습니다.
