이번 사례는 다축로드셀의 저가형 앰프 세팅사례를 소개합니다.
사용된 제품은 다축로드셀 CMA160과 스트레인앰프 SC-V010로,

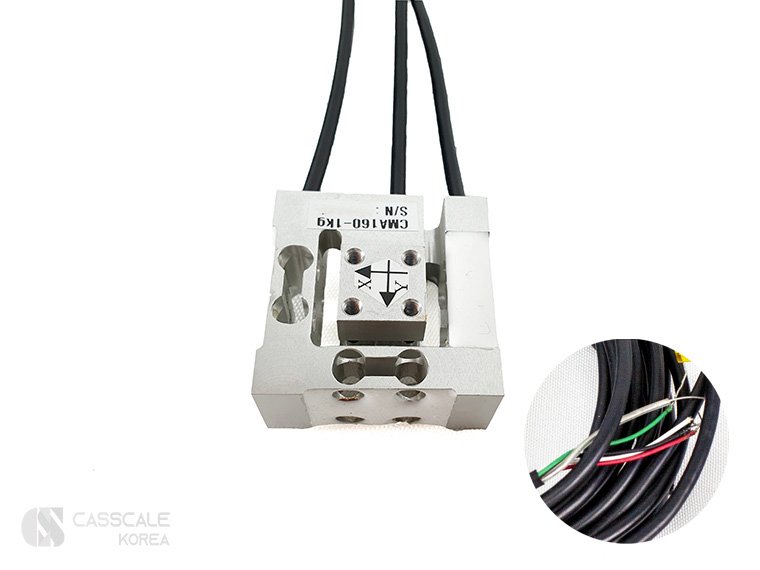

CMA160은 X, Y, Z 3개의 축에 대한 힘 측정이 가능한 3축 로드셀이며
SC-V010은 로드셀 뿐만 아니라 스트레인게이지 타입의
트랜스듀서 출력 전송이 가능한 제품입니다.
[관련제품정보]
CS KOREA / CMA160 / 3축 미니어쳐 로드셀
CS KOREA / SC-V010 / 시그널 컨디셔닝 앰프
위의 이미지와 같이 로드셀 케이블 배선도에 따라
SC-V010 앰프 뒷면 블록에 배선을 하게 되는데,
CMA160의 경우 3축 로드셀이므로 총 3대의 앰프를 필요로 합니다.

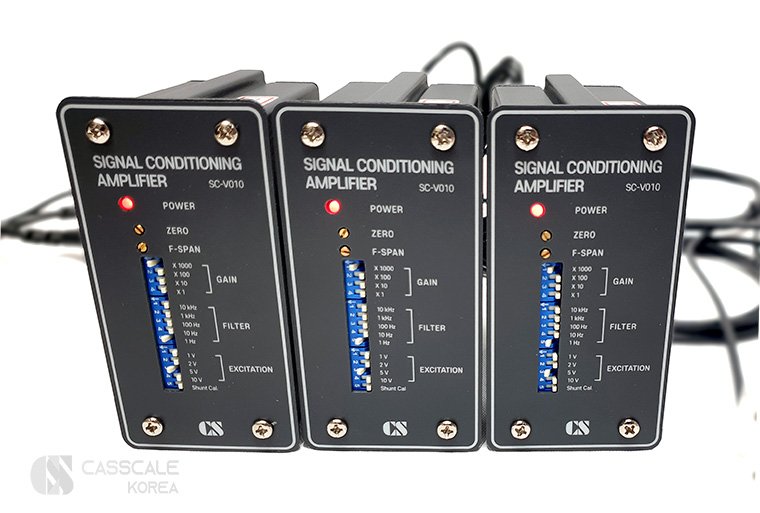

로드셀 연결 후 앰프에 전원을 연결한 상태입니다.
필요한 경우에는 Zero 또는 F-Span 볼륨을 돌려 조정하시면 됩니다.
