오늘 소개드릴 내용은 미니어처 타입의 인장/압축 로드셀과 초소형 앰프를 연동한 납품사례입니다.
인장/압축 로드셍에서 측정되는 힘의 값을 전류값으로 출력을 원하는 고객의 요청에 따라 진행된 건으로,
CTL510-200kg과 SC-V05 제품으로 추천해드렸습니다.
[관련제품정보]
CS KOREA / CTL510 / 미니어처 타입 인장&압축 로드셀
CS KOREA / SC-V05 / 로드셀 트랜스미터 / 로드셀 앰프
로드셀의 힘 측정값을 전류값으로 출력하기 위해 로드셀과 앰프를 연결한 이미지입니다.
CTL510의 경우 양단 나사형으로 되어 있어 지그를 활용해 지탱하도록 했으며,
SC-V05의 경우 4-20mA 사양으로 선정,
영점일 때에는 4mA, 로드셀 최대 용량인 200kg일 때 20mA로 출력될 수 있게 셋팅을 진행했습니다.

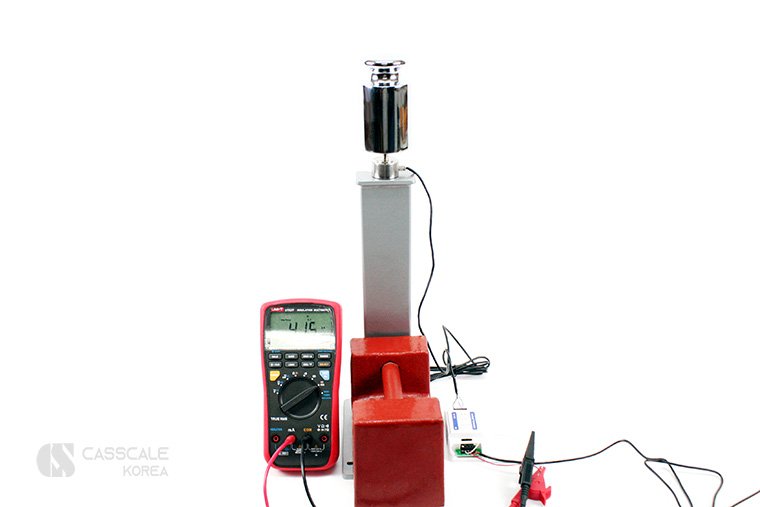

세팅이 완료된 후, 시뮬레이터를 연결하여 전류 측정 테스트까지 진행되는 화면입니다.
지그위에 설치된 로드셀에 분동을 올려 테스트를 진행,
2kg 분동을 올렸을 때 4.16mA의 전류값이 출력되며,
10kg를 올렸을 때에는 4.8 mA의 전류값이 출력되는 것을 확인할 수 있었습니다.
이렇게 세팅과 테스트까지 모두 완료된 제품들은 무사히 고객님께 전달되었습니다.
로드셀과 앰프를 활용한 솔루션이 필요하신 경우
본 페이지 하단의 견적 문의란에 상세히 기재해주시면
기술 담당자를 통해 상세히 안내 도와드리겠습니다.
