이번 포스팅에서는 인장형 로드셀 활용법 2탄으로
트랜스미터와 함께 활용하는 법에 대해 소개드립니다.
[관련포스팅] 경사각과 인장형 로드셀의 상관관계
그 전에 이번 사례에 활용된 제품에 대해 소개해볼까 하는데요.

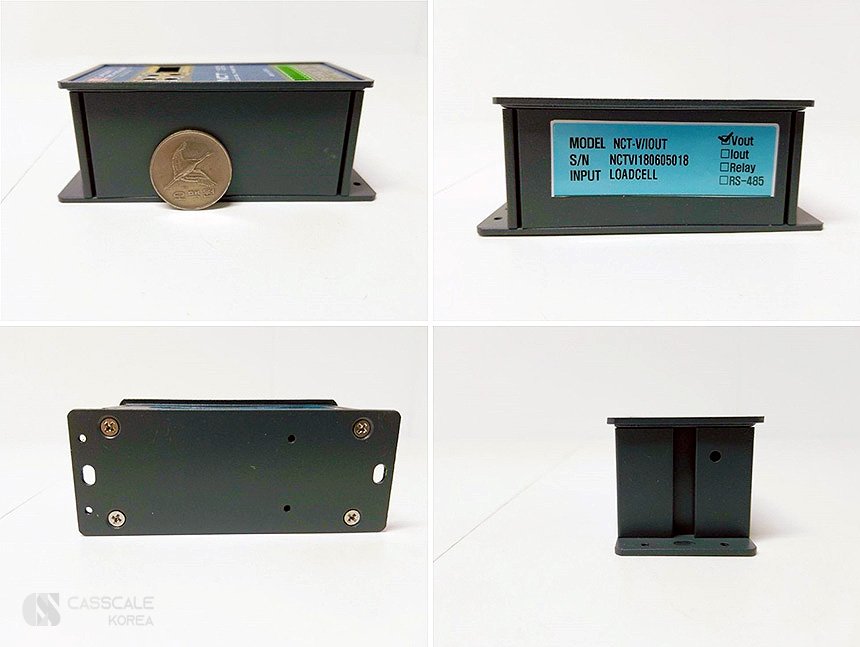

시연 제품은 큐리오텍 로드셀 CSBA와 NCT-V010 트랜스미터입니다.
NCT 트랜스미터 시리즈는 전압 또는 전류 전용 전송기로,
트랜스듀서의 출력을 전압 및 전류의 형태로 전송하며,
Surge Absorber가 내장되어 있어 다양한 형태의 출력 특성을 지닙니다.
전압 : 0~5V, 1~5V, 0~10V
전류 : 0~20mA, 4~20mA, 0~40mA
[관련 포스트] NCT 트랜스미터 제품 소개
함께 사용된 CSBA 로드셀은 인장, 압축 겸용 로드셀로,
시험기 및 장비의 적용 취부에 용이한 제품입니다.
[관련 포스트] CSBA 로드셀 제품 소개

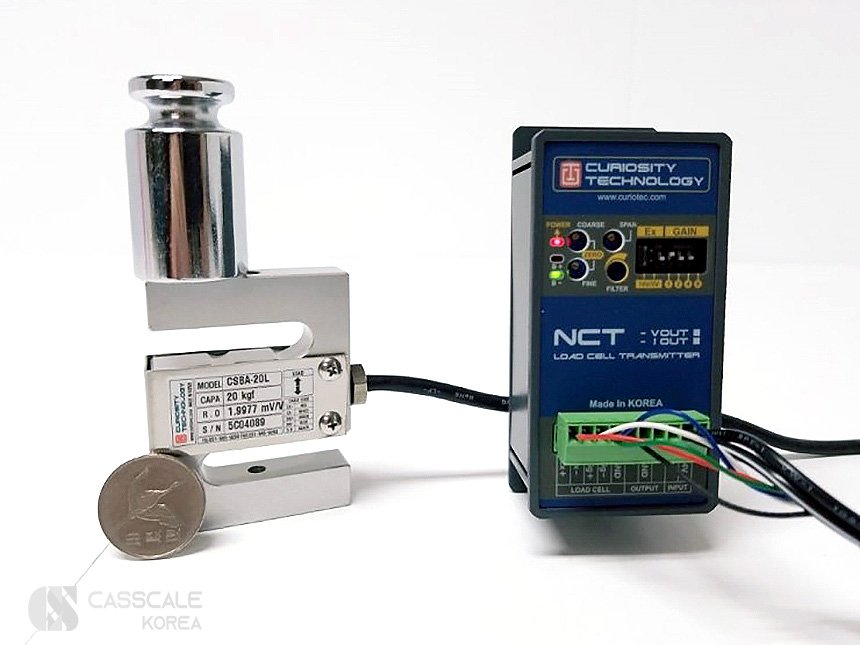

트랜스미터와 로드셀을 세팅하는 과정입니다.
트랜스미터에 로드셀을 연결할 때에는 위의 이미지처럼 각 회로에 맞게 연결합니다.
로드셀과 트랜스미터를 연결해 중량을 측정하면 트랜스미터 내 표시부에 변화가 생깁니다.
현재는 영점 상태로, Power 전등 아래쪽에 위치한 B+, B-가 점등하지 않습니다.
압축형으로 누르고 있는 상태로, B- 부분에 초록색 표시등이 점등됩니다.
반대로 인장형으로 당기게 되면, B+ 부분에 빨간색 표시등이 점등됩니다.
◆ 시연
큐리오텍 CSBA-20L 로드셀
큐리오텍 NCT-V010 트랜스미터
