이번 납품사례는 C대학에 항공우주공학과의 의뢰로
OBUH-5 싱글포인트 로드셀 3개와 SC-V010 앰프 3대를 IN USB-6210 데이터로거에 연결하여
PC에 전용 계측 프로그램을 통해 3축의 힘을 측정하는 DAQ 시스템을
구축 및 납품한 사례입니다
보통 3축의 힘을 측정할때는 3축 로드셀 하나만을 쓰지만
이번 경우에는 3축로드셀을 쓰기보다는 각축에 로드셀을 하나씩 연결하는 것이
용이하다고 판단되어 싱글 포인트 로드셀 3개를 사용하였습니다

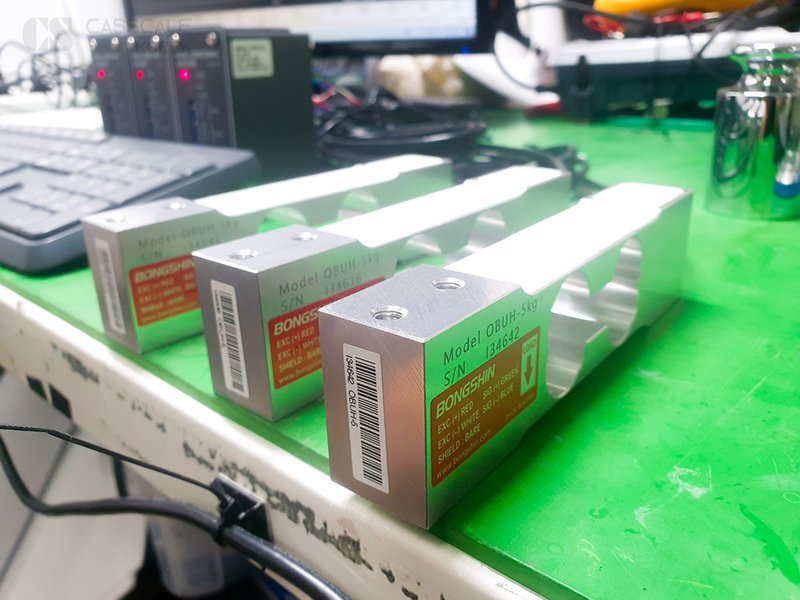

OBUH-5는 봉신사의 싱글 포인트 로드셀입니다
1/5000 이상의 고정밀도 로드셀이며
우수한 특성으로 각종 상업용, 산업용 저울 및 계량장치에
폭넓게 사용되는 로드셀입니다
[제품 정보]
봉신 / OBUH-5 / 싱글 포인트 로드셀
NI USB-6210는 NI사의 USB전용 DAQ 다기능 데이터로거입니다
아날로그 입력 16채널 제품이며
16 bit 해상도에 샘플링 속도 최대 150ks/s의 고속 스캐닝
제품입니다
NI-DAQmx 드라이버가 내장되어있고
휴대용 데이터 로깅, 필드 모니터링, 입베디드 OEM, 차량 내 데이터 수집
교육 등의 테스트, 제어 및 설계 어플리케이션에 적합합니다
[제품 정보]
NI / NI USB-6210 / 데이터로거

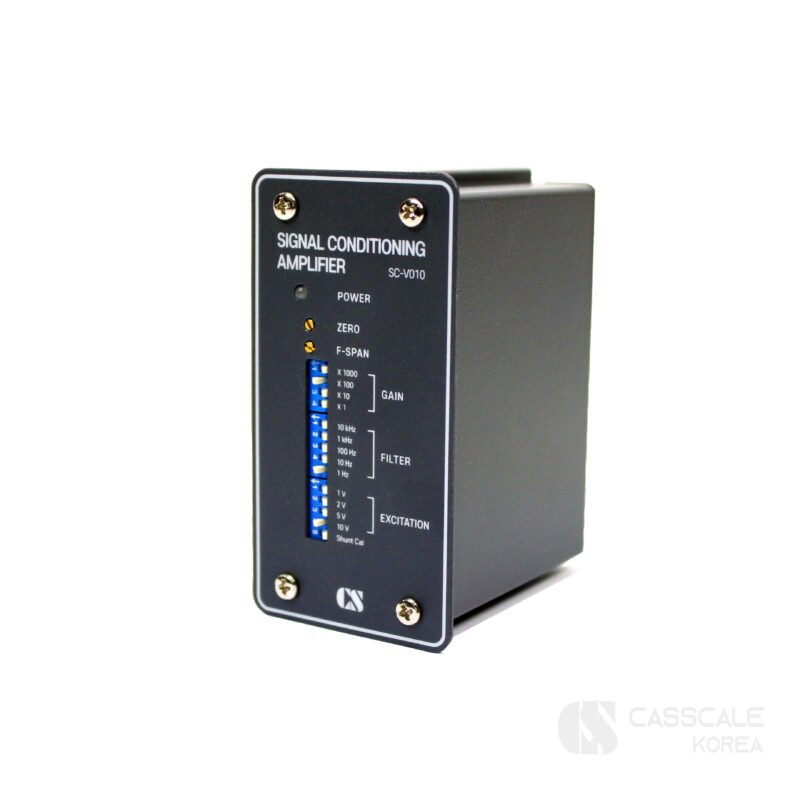

SC-V010은 CS KOREA사의 시그널 컨디셔닝 앰프 입니다
풀 브릿지 전용 앰프이며
로드셀 뿐만 아니라 스트레인게이지 타입의 트랜스듀서 타입의 출력 전송에도
사용이 가능하고 전압 또는 전류 출력 선택이 가능한 제품입니다
(전류출력은 옵션사양이며 별도의 문의가 필요합니다)
[제품 정보]
CS KOREA / SC-V010 / 앰프
궁금한 사항이나 솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다
언제나 유익한 정보 소개하는 카스스케일 코리아가 되겠습니다
