인디케이터에 CH02 오류가 표시된다면?
잘 쓰던 인디케이터에서 갑자기 오류 메시지가 표시되었을 때,
다급한 심정으로 전화를 주십니다.

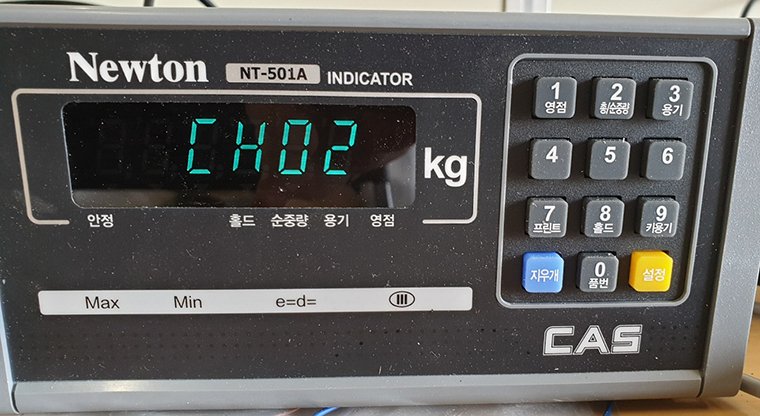

자세한 내막을 알아보니 인디케이터에서 ‘CH02’ 라는 메시지가 표시된 것으로,
이 메시지는 로드셀 또는 A/D 변환부에 이상이 생겼다는 것을 의미합니다.
로드셀 연결 오류를 나타내는 오류메시지는
제조사 또는 모델에 따라 ‘CH02’, ‘ERR 02’, ‘E 02’, ‘LC ERR’ 등으로 표기되나
대체적으로 ‘LC’ 또는 ’02’가 붙은 오류메시지가 표시된다면 로드셀 관련 오류로 보시면 될 것 같습니다.
인디케이터에서 위와 같은 오류가 표시된 경우,
다음의 세 가지 내용을 먼저 확인하면 원인을 쉽게 파악할 수 있습니다.
—————————–
첫째. 케이블이 뽑혀있는 것은 아닌지?
둘째. 로드셀의 배선도에 따라 배선이 잘 되어있는지?
셋째. 케이블이 어떤 무거운 장비에 의해 끊기거나 씹히진 않았는지?
—————————–
세 가지 중 해당되는 항목이 있는 경우 케이블을 정확하게 연결하거나
케이블이 씹히지 않도록 위치를 재조정하면 되며,
이 세 가지 모두 해당이 되지 않을 경우에는 높은 확률로 로드셀 센서 자체가 고장이므로
로드셀 교체를 해주시거나 인근 엔지니어를 통해 정확한 원인을 파악하는 것이 좋습니다.
현장에서 같은 장비를 여러 대 비치하여 사용하는 경우에는
인디케이터와 로드셀을 번갈아 연결하여 작동 여부를 확인하면 되며,
제대로 연결했음에도 동일 메시지가 표시될 경우에는 로드셀을 교체하는 것이 좋습니다.
로드셀과 인디케이터를 구매 후 사용하고자 할 때에는
매뉴얼을 제대로 숙지한 뒤 올바른 배선방법으로 연결하게 되면
오류 없이 정상적으로 사용할 수 있게 됩니다.
인디케이터와 로드셀 연결에 필요한 핀 번호 및 색상에 대한 배선도와 배선 방법,
테스트모드 진입 방법은 모두 제품에 동봉된 매뉴얼에 기재되어 있으니
꼭 확인해주셔야 합니다.
[관련포스팅] NT-501A 연결 시 [CH02]라고 표시될 때 해결 방법
