오늘 포스팅은 S-Beam 타입의 로드셀을 전압 출력이 가능하도록 앰프와 연동한 사례를 소개합니다.
사용된 제품은 SB-100L 로드셀과 SC-V05 트랜스미터로,
SB-100L은 최대 100kg 까지의 힘 측정이 가능하며,
플랫폼, 호퍼, 탱크 스케일 등에 적합한 S-Beam 타입 인장형 로드셀입니다.
함께 사용된 SC-V05는 초소형 로드셀 앰프로,
DC 18-24V 정전압에서 사용이 가능한 풀 브릿지 전용 증폭 앰프입니다.
이번 납품 건은 로드셀 최대 무게인 100kg을 올렸을 때.
앰프의 최대 전압 5V가 출력되도록 세팅되어 납품된 사례입니다.
[관련제품정보[
카스 / SB / S-Beam 타입 텐션 로드셀
CS KOREA / SC-V05 / 로드셀 트랜스미터 / 로드셀 앰프

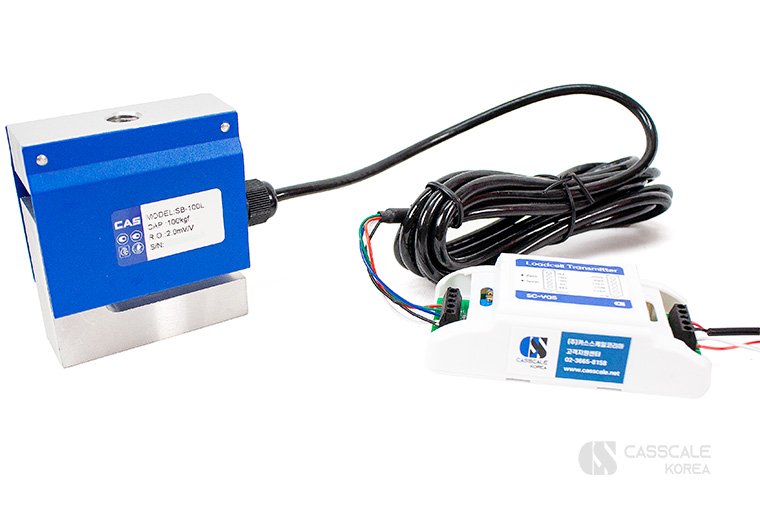

로드셀과 앰프를 연결하여 세팅된 이미지입니다.
전압 출력 세팅을 위해 시뮬레이터를 함께 사용했으며,
로드셀과 시뮬레이터의 와이어링 배선도를 참고하여 배선까지 마친 상태입니다.
위 두 장의 그림에서 보시는 것처럼,

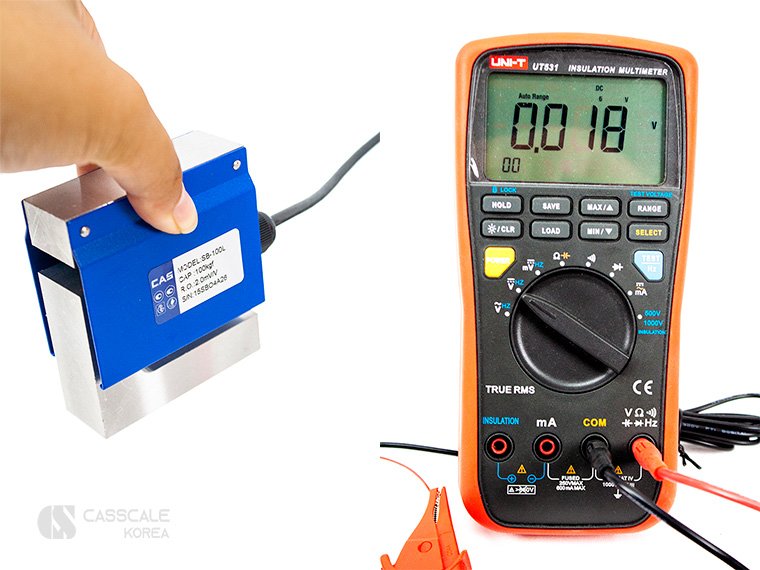

로드셀을 잡아 당겼을 때에는 전압 출력 시 플러스 값으로 표시되며,
위에서 눌러 압축했을 때에는 마이너스 값으로 표시됩니다.

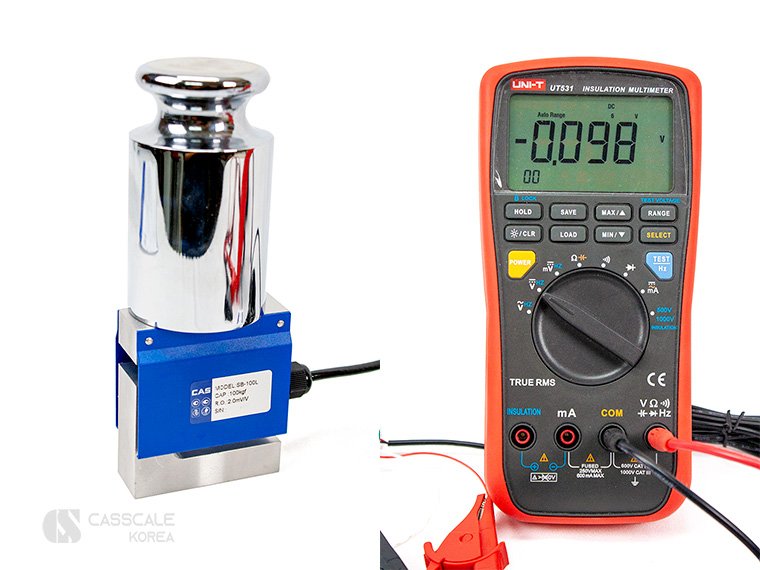

2kg 분동을 로드셀 위에 올렸을 때, 눌러서 압축하는 힘이므로,
약 -0.1V 로 출력되는 것을 볼 수 있습니다.
이처럼 인장,압축 로드셀에 대해서도 앰프와 연결하여
전압 및 전류를 출력할 수 있습니다.
로드셀의 전압, 전류 출력 앰프 연동 솔루션이 필요하시면
본 페이지 하단의 견적문의란에 필요하신 사양을 남겨주시면
확인 후 상세히 상담 도와드리겠습니다.
