이번 납품 사례는 인장형 로드셀과 변위 센서 2개를 설치하여
물체에 가해지는 무게에 따른 물체의 변화를
모니터링한 솔루션의 납품 사례입니다

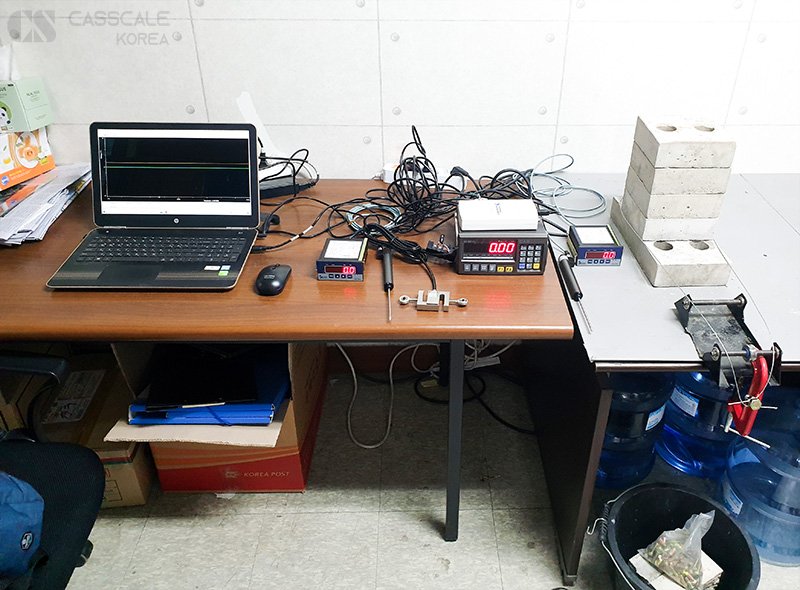

위 사진의 실험 장비에서 끈과 바구니를 연결하는 곳에 SBA S타입 로드셀을
연결하고 벽돌의 앞과 뒤로 LP 변위 센서를 설치하여
바구니에 무게 추를 추가하면서 무게 변화에 따른 물체의 변화를
측정 기록하여
SS-201/CI-501A 인디케이터와 NI USB-6201 데이터로거를 통해
DA-1800B로 전송하여 데이터를 기록 및 확인 할 수 있습니다

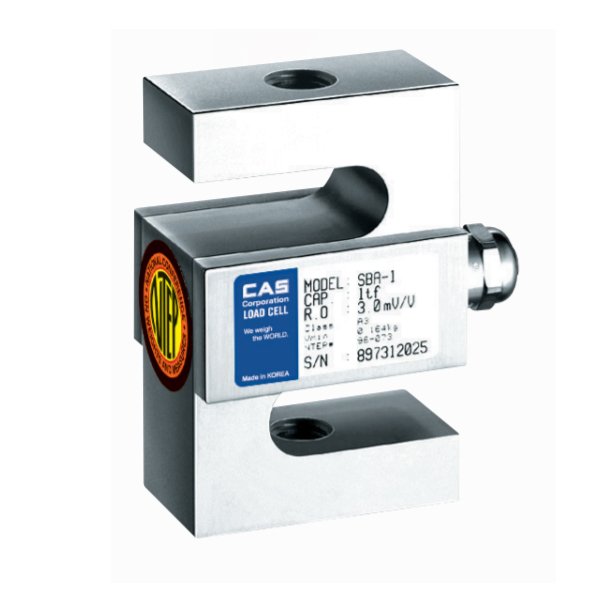

SBA는 CAS사의 S빔 타입 로드셀입니다
인장형 로드셀이며 IP 65등급의 방수 방진 제품이며
재료, 인장 시험기에 적합하고
로드 엔드 베어링을 악세서리 선택 사양으로
선택이 가능합니다
[제품 정보]
CAS / SBA / S빔 타입 로드셀
CI-501A는 CAS사의 고분해능 인디케이터입니다
거친 산업환경에서 정확하고 정밀한 계량이 가능한 제품이며
Weight Back-up 기능이 탑재되어 있으며
RS-232C와 Current loop을 기본 지원합니다
[제품 정보]
CAS / CI-501A / 인디케이터
LP 변위센서는 센서 솔루션사의 Potentiometer 타입 변위센서입니다
Potentiometer 유형의 스프링 복귀 타입 변위센서이며
정항 출력 방식을 사용하는 제품이고
입력전압 대 출력 전압비로 출력하는 제품입니다
[제품 정보]
센서 솔루션 / LP / 변위 센서
SS-201은 센서솔루션사의 변위 센서용 인디케이터입니다
디지털 표시, 아날로그 출력, 릴레이 출력등의 기능을 가지고 있고
데이터 보호 기능과 전면키 또는 뒷면 단자대 외부 신호로 오토 제로
기능을 사용하는 것이 가능합니다
[제품 정보]
센서솔루션 / SS-201 / 변위 센서용 인디케이터

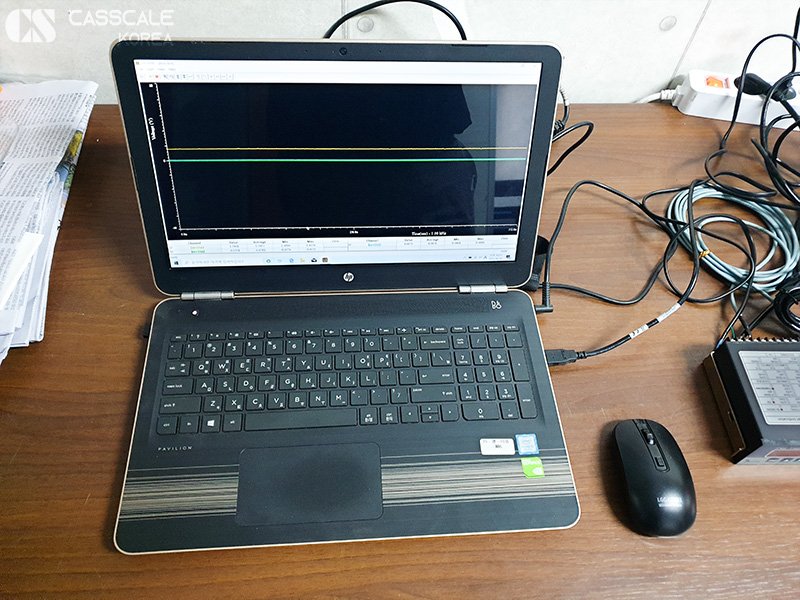

DA-1800B는 CS KOREA사의 DAQ 분석 프로그램입니다
A/D 보드를 이용하여 앰프로부터 출력되는 증폭된 신호를 실시간으로
디지털 신호로 바꾼 후 시간에 따라 출력신호값을 표시 및 저장,
주파수 평면해석, 채널간의 관계해석 등을 PC에서 쉽게 할 수 있도록
도와주는 프로그램입니다
[제품 정보]
CS KOREA / DA-1800B / DAQ 분석 프로그램
궁금한 사항이나 솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다
언제나 유익한 정보 소개하는 카스스케일 코리아가 되겠습니다
