개요
이번 글은 비틀리는 힘인 토크와 회전하는 속도인 RPM을 DAQ 프로그램을 통해
모니터링하여 기록하고 분석하는 솔루션의 사례 모음입니다
1. 밸브 토크 측정
이번 사례는 밸브를 열고 닫을때
발생하는 토크를 측정하기 위한
솔루션으로 밸브를 열고 닫을때
발생하는 토크를 10~16kgf·m로 잡고
토크센서의 용량을 20kgf·m로 여유 있게 견적을 잡고
토크센서 전용 인디케이터와 데이터로거를 통해
DAQ 분석 프로그램으로 데이터 값을 전송하여
값을 기록 및 분석하는 솔루션입니다
SA-20kgf·m은 센서솔루션사의 접촉식 회전형 토크센서입니다
샤프트 타입의 회전형 접촉식 토크센서로
회정하는 기기의 정적, 동적 토크 측정 및 RPM 측정이 가능하고
모터 부하 테스트, 볼트 체결력, 감속기, 자동차 부품 등의 토크 측정에 사용됩니다
[제품 정보]
센서솔루션 / SA-20kgf·m / 접촉식 회전형 토크센서
SS-301은 센서솔루션사의 토크센서용 인디케이터입니다
미소전압 출력용 센서 측정용으로 최적화 되어있으며
자동 캘리브레이션 기능과 Offset 설정 기능이 추가되어 있습니다
[제품 정보]
센서솔루션 / SS-301 / 토크센서용 인디케이터
NI USB-6201는 NI사의 USB전용 DAQ 다기능 데이터로거입니다
아날로그 입력 16채널 제품이며
16 bit 해상도에 샘플링 속도 최대 150ks/s 고속 스캐닝이 가능하고
NI-DAQmx 드라이버가 내장된 제품입니다
[제품 정보]
NI / NI USB-6201 / 데이터로거
DA-1800B는 CS KOREA사의 DAQ 분석 프로그램입니다
A/D 보드를 이용하여 앰프로부터 출력되는 증폭된 신호를 실시간으로
디지털 신호로 바꾼 후 시간에 따라 출력신호값을 표시 및 저장,
주파수 평면해석, 채널간의 관계해석 등을 PC에서 쉽게 할 수 있도록
도와주는 프로그램입니다
[제품 정보]
CS KOREA / DA-1800B / DAQ 분석 프로그램

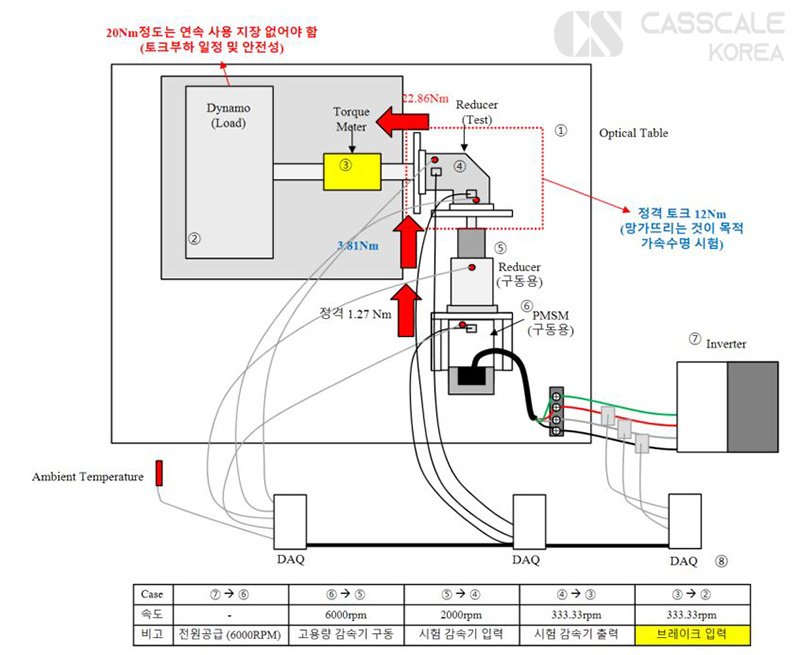

2. 브레이크 토크 측정
이번 사례는 브레이크의 토크를 측정하는 모니터링 솔루션 견적 사례로
브레이크에 고의적으로 부담을 주어 망가뜨려서
브레이크의 가속 수명을 시험하고
그 과정에서 발생하는 토크를 측정하고 기록하여
분석하는 솔루션으로 브레이크의 정격 토크보다 높게 잡아
정격 토크보다 얼마 만큼의 토크를 가해야 하는지 확인할 수 있게
하였습니다

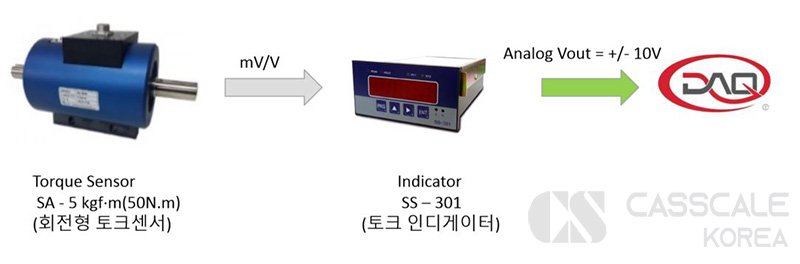

SA-5kgf·m은 센서솔루션사의 접촉식 회전형 토크센서입니다
샤프트 타입의 회전형 접촉식 토크센서로
회정하는 기기의 정적, 동적 토크 측정 및 RPM 측정이 가능하고
모터 부하 테스트, 볼트 체결력, 감속기, 자동차 부품 등의 토크 측정에 사용됩니다
[제품 정보]
센서솔루션 / SA-5kgf·m / 접촉식 회전형 토크센서
SS-301은 센서솔루션사의 토크센서용 인디케이터입니다
미소전압 출력용 센서 측정용으로 최적화 되어있으며
자동 캘리브레이션 기능과 Offset 설정 기능이 추가되어 있습니다
[제품 정보]
센서솔루션 / SS-301 / 토크센서용 인디케이터
PR-DTC-2200은 수동 텐션 컨트롤러로
수동으로 브레이크 제어시 전면볼륨으로 사용하며
외부 피드백 제어시 0~10V전압으로 제어가 가능한 제품입니다
해당 제품은 저희 넷에 상세가 없는 제품으로 구매를 원하시면 넷하단 이메일 또는
번호로 문의 바랍니다
3. 바닥재 생산 설비 토크 측정

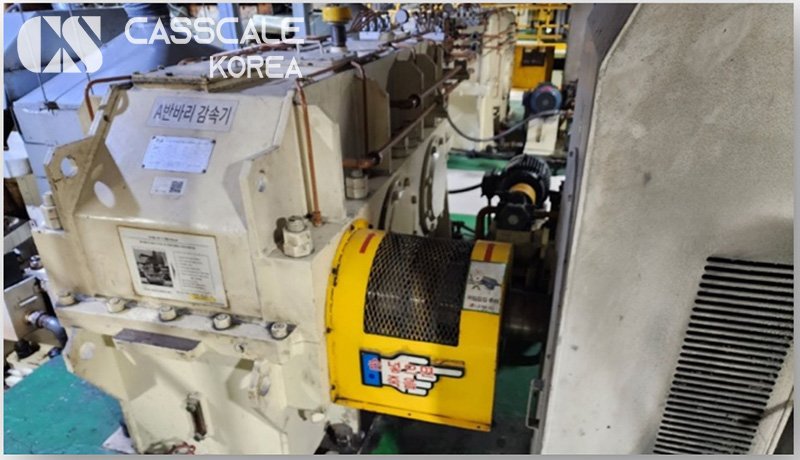

이번 사례는 바닥재 생산 업체에서 바닥재를 만드는 데 사용하는 기계 설비의
점검을 위해 설비가 작동될 때 회전하는 모터의 토크를 측정하는 솔루션 사례입니다

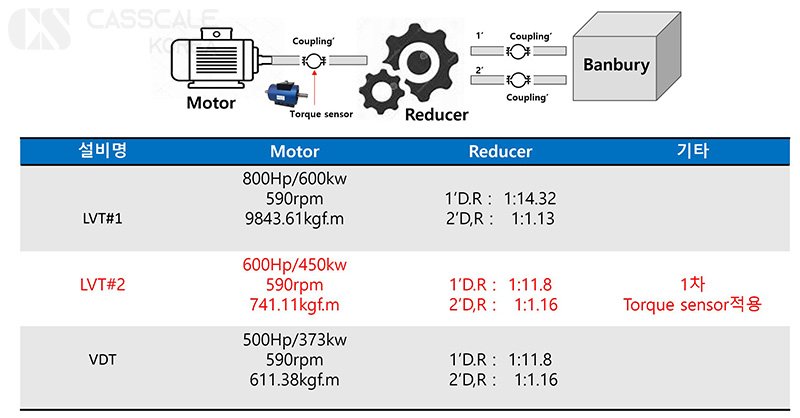

생산 설비와 설비 모터 사진에 회전형 토크센서를 연결하게 되고
토크센서에 인디케이터를 통해 데이터로거로 출력 신호를 전송하고
데이터로거가 PC의 DAQ 프로그램으로 정보를 전송하여
기록 및 분석을 진행하는 솔루션입니다
SA-1000kgf·m은 센서솔루션사의 접촉식 회전형 토크센서입니다
샤프트 타입의 회전형 접촉식 토크센서로
회정하는 기기의 정적, 동적 토크 측정 및 RPM 측정이 가능하고
모터 부하 테스트, 볼트 체결력, 감속기, 자동차 부품 등의 토크 측정에 사용됩니다
[제품 정보]
센서솔루션 / SA-1000kgf·m / 접촉식 회전형 토크센서
SS-301은 센서솔루션사의 토크센서용 인디케이터입니다
미소전압 출력용 센서 측정용으로 최적화 되어있으며
자동 캘리브레이션 기능과 Offset 설정 기능이 추가되어 있습니다
[제품 정보]
센서솔루션 / SS-301 / 토크센서용 인디케이터
NI USB-6201는 NI사의 USB전용 DAQ 다기능 데이터로거입니다
아날로그 입력 16채널 제품이며
16 bit 해상도에 샘플링 속도 최대 150ks/s 고속 스캐닝이 가능하고
NI-DAQmx 드라이버가 내장된 제품입니다
[제품 정보]
NI / NI USB-6201 / 데이터로거
DA-1800B는 CS KOREA사의 DAQ 분석 프로그램입니다
A/D 보드를 이용하여 앰프로부터 출력되는 증폭된 신호를 실시간으로
디지털 신호로 바꾼 후 시간에 따라 출력신호값을 표시 및 저장,
주파수 평면해석, 채널간의 관계해석 등을 PC에서 쉽게 할 수 있도록
도와주는 프로그램입니다
[제품 정보]
CS KOREA / DA-1800B / DAQ 분석 프로그램
4. 농기계 토크 측정
정확한 측정을 위해 토크센서와 RPM 센서를 별도로 준비
토크와 RPM이 동시에 출력되는 인디케이터를 통해
데이터로거와 DAQ분석 프로그램으로 정보 보내 기록 및 분석하는 솔루션입니다
SA-10kgf·m은 센서솔루션사의 접촉식 회전형 토크센서입니다
샤프트 타입의 회전형 접촉식 토크센서로
회정하는 기기의 정적, 동적 토크 측정 및 RPM 측정이 가능하고
모터 부하 테스트, 볼트 체결력, 감속기, 자동차 부품 등의 토크 측정에 사용됩니다
[제품 정보]
센서솔루션 / SA-10kgf·m / 접촉식 회전형 토크센서
SS-130은 센서솔루션사의 2채널 토크센서용 인디케이터입니다
높은 정밀도와 안정성을 지녔으며 단위환산 기능과
실하중 및 센서 출력값으로 교정이 가능한 제품입니다
[제품 정보]
센서솔루션 / SS-130 / 2채널 토크센서용 인디케이터
NI USB-6201는 NI사의 USB전용 DAQ 다기능 데이터로거입니다
아날로그 입력 16채널 제품이며
16 bit 해상도에 샘플링 속도 최대 150ks/s 고속 스캐닝이 가능하고
NI-DAQmx 드라이버가 내장된 제품입니다
[제품 정보]
NI / NI USB-6201 / 데이터로거
DA-1800B는 CS KOREA사의 DAQ 분석 프로그램입니다
A/D 보드를 이용하여 앰프로부터 출력되는 증폭된 신호를 실시간으로
디지털 신호로 바꾼 후 시간에 따라 출력신호값을 표시 및 저장,
주파수 평면해석, 채널간의 관계해석 등을 PC에서 쉽게 할 수 있도록
도와주는 프로그램입니다
[제품 정보]
CS KOREA / DA-1800B / DAQ 분석 프로그램
궁금한 사항이나 솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다
언제나 유익한 정보 소개하는 카스스케일 코리아가 되겠습니다
