설명

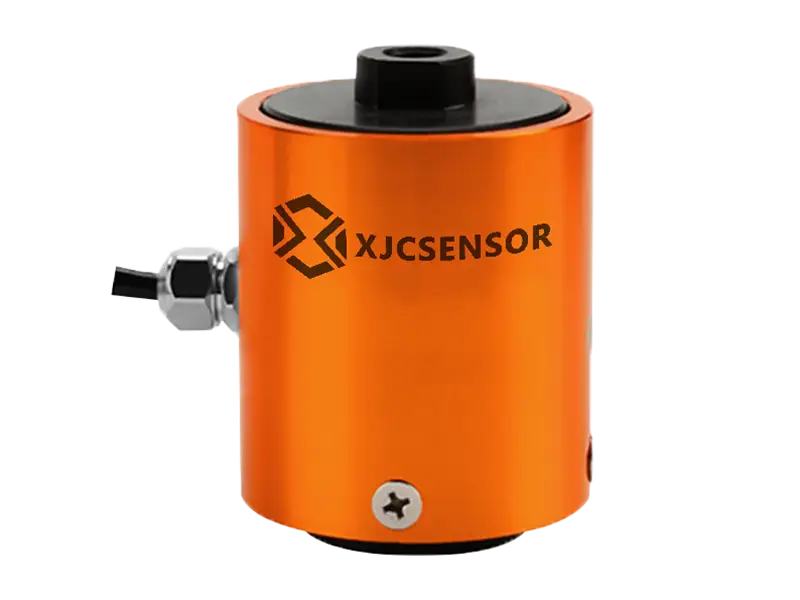

인장 및 압축 로드셀 X-S07
기술적 인 매개 변수
| 용량(선택 사항) | 50kg, 100kg, 200kg, 500kg, 1톤, 2톤, 3톤 | 자재 | 합금강알루미늄 합금 |
| 비선형 성 | ≤ 0.2% FS | 정격 출력 | 1.0±0.1mV/V |
| 추천되는 여기 | 5-10VDC | 최대 여기 | 10V DC |
| 보호 등급 | IP64 | 보상된 온도 범위 | -10 ~ 40 ℃ |
| 히스테리시스 | 0.2% 이하 | 작동 온도 범위 | -20 ~ 80 ℃ |
| Repeatability | 0.05% 이하 | 격리 | ≥5000MΩ/100VDC |
| 입력 임피던스 | 380 ± 30Ω | 출력 임피던스 | 350 ± 5Ω |
| 크립(30분) | 0.05% 이하 | 출력에 대한 온도 효과 | ≤ 0.05% FS/10℃ |
| 제로 밸런스 | ± 2 % FS | 0에 대한 온도 효과 | ≤0.05% FS/10℃ |
| 안전 하중 한도 | 150 % FS | 최대 하중 한계 | 200 % FS |
| 케이블 크기 | Ø5x3m | 피로생활 | 풀 스케일 1만회 이상 |
| 케이블 연결 | Ex+: 빨간색; Ex-: 검은색; Sig+: 초록색; Sig-: 흰색 | ||

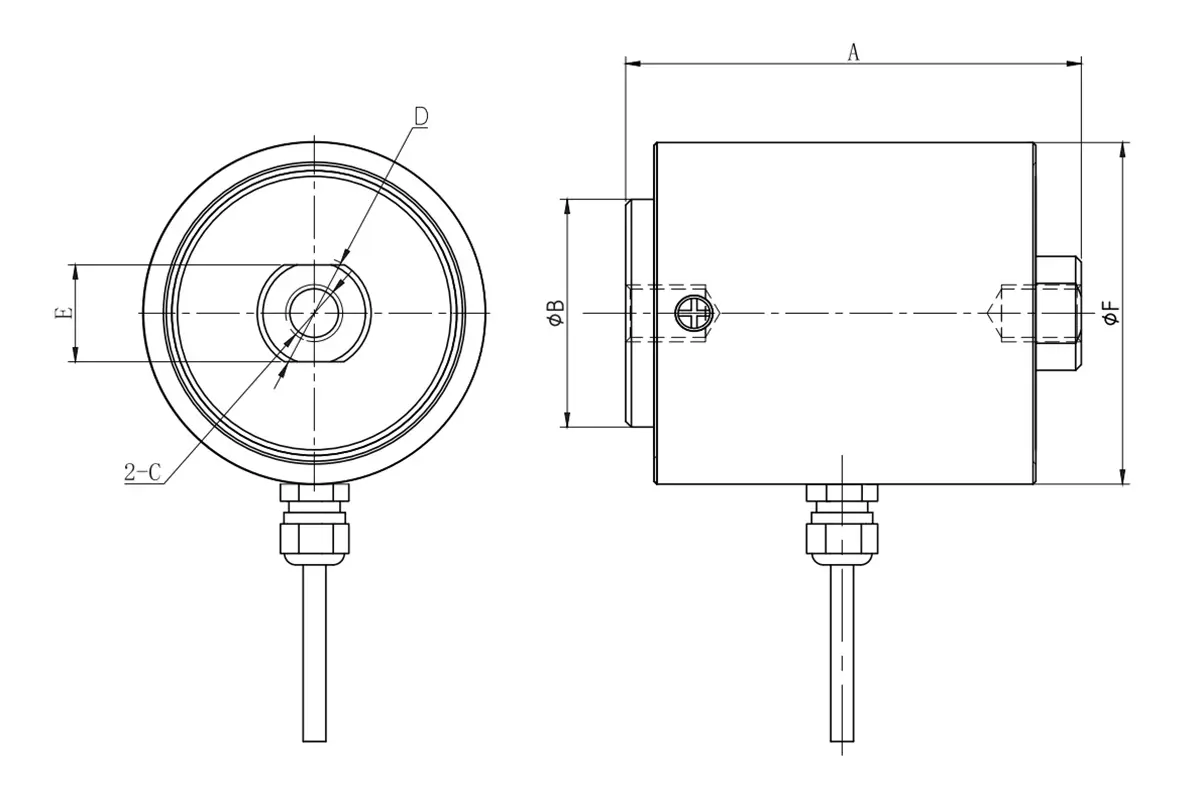

치수 및 용량
| 용량 (kg) | A | B | C | D | E | F |
| 50/100/150/300/500kg | 80 | 40 | M10*1.5-6H 깊이14 | 20 | 17 | 60 |
| 1000 / 2000 / 3000kg | 120 | 40 | M20*1.5-6H 깊이14 | 36 | 30 | 60 |
어플리케이션
주로 인장 및 압축 시험 장비와 자동 장비 분야에 적용되며, 소범위 힘 시험 장비, 호퍼 스케일, 씽크 후크 스케일, 삽입 포레스트 시험 장비 등이 있습니다.
