스포크 로드셀(Spoke Load Cell)란? 원리부터 특징, 장단점까지

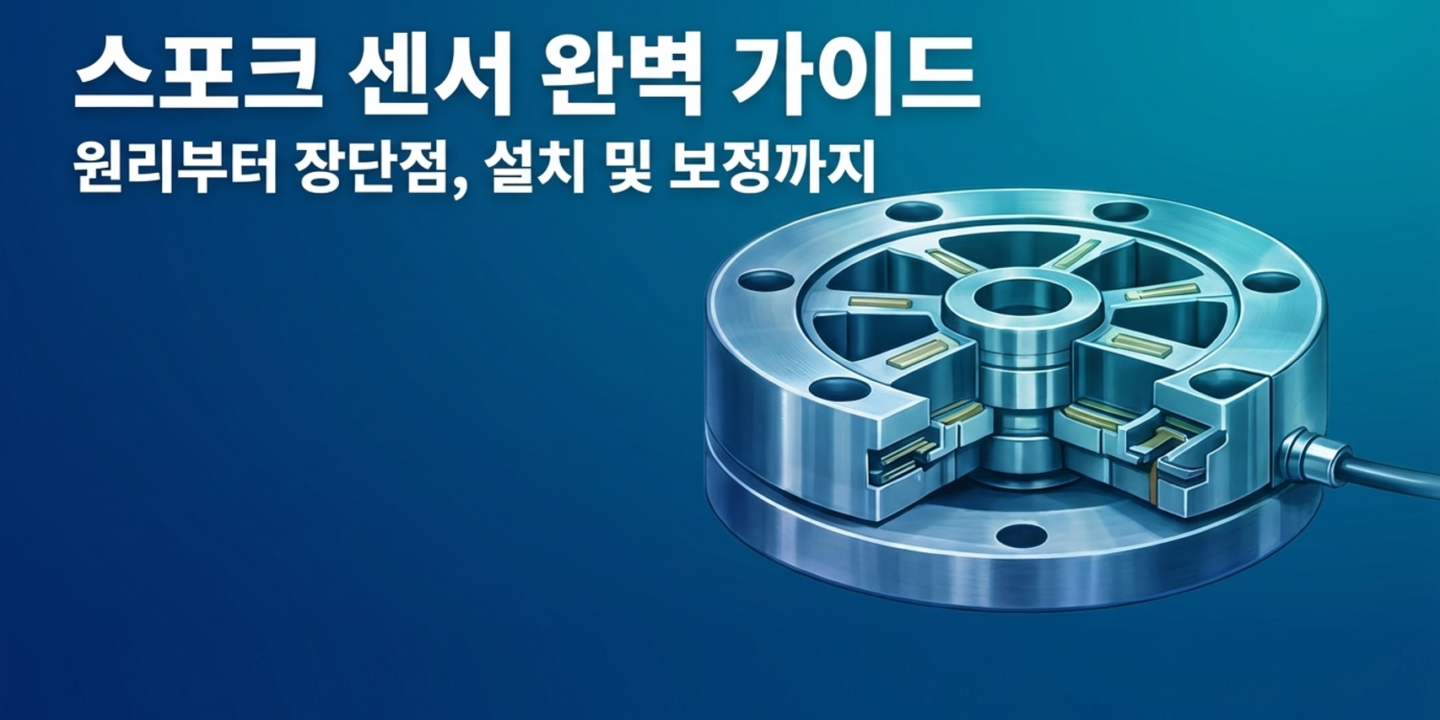

스포크 센서(Spoke Load Cell)는 휠 스포크 형태의 탄성 구조와 전단 응력(Shear Stress) 원리를 이용하여 힘이나 하중을 정밀하게 측정하는 로드셀입니다.
원형 허브(Hub)와 외곽 링(Ring) 사이를 여러 개의 스포크가 연결하는 구조를 가지며, 일반적으로 4개, 6개, 8개의 스포크가 대칭으로 배치됩니다.
이러한 구조 덕분에 높은 강성과 우수한 측정 안정성을 확보할 수 있어 산업용 계량기, 프레스, 시험기, 자동화 설비 등 다양한 산업 분야에서 널리 사용됩니다.
스포크 센서의 주요 특징
① 낮은 프로파일(Low Profile)
높이가 낮은 구조로 설계되어 설치 공간이 제한된 장비에도 쉽게 적용할 수 있습니다.
② 편심 하중에 강함
하중이 중심에서 벗어난 위치에 작용하더라도 높은 정확도를 유지합니다.
③ 측면 하중에 대한 우수한 내성
측면에서 발생하는 외력에도 강하여 다양한 산업 환경에서 안정적인 측정이 가능합니다.
④ 높은 선형성과 반복성
입력 하중과 출력 신호가 일정한 비례 관계를 유지하며 반복 측정 시에도 오차가 매우 작습니다.
⑤ 뛰어난 과부하 허용 능력
허브와 지지부 간격을 최적화하면 정격 하중의 약 300%까지 견딜 수 있어 내구성이 뛰어납니다.
⑥ 우수한 온도 특성
대칭 구조로 제작되어 열팽창이 균일하게 발생하므로 온도 변화에 따른 오차가 작습니다.
⑦ 높은 방수·방진 성능
상·하부 원형 다이어프램을 용접하여 밀봉할 수 있어 IP68 등급의 방수·방진 성능을 구현할 수 있습니다.
스포크 센서의 장단점
장점
- 편심 하중에 강함
- 측면 하중에 강함
- 높은 과부하 허용 능력
- 우수한 선형성
- 뛰어난 반복 측정 정확도
- 균일한 응력 분포
- 안정적인 구조
- 설치가 비교적 간편함
단점
- 히스테리시스(Hysteresis)가 비교적 큰 편
- 구조가 복잡하여 가공 난이도가 높음
- 제조 비용이 일반 로드셀보다 높음
- 정밀한 설계 및 제작 기술이 요구됨
최근에는 설계 기술과 제조 공정이 발전하면서 이러한 단점도 지속적으로 개선되고 있습니다.
스포크 센서의 작동 원리
스포크형 로드셀은 저항식 스트레인 게이지(Strain Gauge)를 이용하여 힘을 전기 신호로 변환합니다.
- 외부에서 하중이 가해집니다.
- 스포크 형태의 탄성체가 미세하게 변형됩니다.
- 탄성체에 부착된 스트레인 게이지도 함께 변형됩니다.
- 스트레인 게이지의 저항값이 변화합니다.
- 브리지 회로가 저항 변화를 전압 신호로 변환합니다.
- 증폭 및 신호 처리 과정을 거쳐 최종 하중을 계산합니다.
힘 → 탄성 변형 → 저항 변화 → 전기 신호
위 과정을 통해 높은 정밀도로 하중을 측정합니다.
스포크 센서의 설계 특징
- 탄성체 변위를 최소화하여 자연 주파수 향상
- 외부 진동 영향 최소화
- 가능한 일체형 구조 적용
- 용접 변형 및 체결 오차 최소화
- 응력 분포 균일화
- 편심 하중 영향 감소
- 저프로파일 구조 적용
이러한 설계를 통해 높은 정밀도와 긴 수명을 동시에 확보할 수 있습니다.
스포크 센서 설치 방법
고정부
- 충분한 강성을 확보해야 합니다.
- 흔들림이나 유격이 없어야 합니다.
하중 전달부
- 하중이 센서 중심으로 정확하게 전달되어야 합니다.
- 편심 하중을 최소화해야 합니다.
올바른 설치는 센서의 정확도와 수명을 결정하는 가장 중요한 요소입니다.
스포크 센서 배선 방법
| 배선 색상 | 기능 |
|---|---|
| 빨강 | Excitation + (전원 +) |
| 검정 | Excitation − (전원 −) |
| 녹색 | Signal + |
| 흰색 | Signal − |
| 굵은 검정 | Shield(접지) |
일반적인 공급 전압은 5~10VDC입니다.
차폐선은 접지하거나 센서 하우징에 연결하여 외부 노이즈를 줄이는 역할을 합니다.
스포크 센서 사용 시 주의사항
1. 적절한 용량 선택
로드셀은 실제 사용하는 하중과 가까운 정격 용량을 선택할수록 높은 정확도를 얻을 수 있습니다.
- 최대 하중
- 충격 하중
- 진동
- 편심 하중
- 안전율
2. 작업 환경 고려
센서의 수명은 설치 환경에 큰 영향을 받습니다.
- 먼지에 의한 내부 오염
- 습기에 의한 절연 저하
- 부식성 환경에서의 탄성체 손상
이를 방지하기 위해 다음과 같은 관리가 필요합니다.
- 완전 밀봉 구조 적용
- IP68 등급 제품 사용
- 보호 커버 설치
- 정기적인 점검 및 유지보수
스포크 센서의 보정(Calibration)
로드셀은 출고 후 반드시 보정을 수행해야 하며, 일정 기간 사용한 이후에는 정기적인 검교정이 필요합니다.
일반적으로 약 1년 주기의 검교정이 권장됩니다.
- 감도(Sensitivity)
- 선형성(Linearity)
- 반복성(Repeatability)
- 히스테리시스(Hysteresis)
- 영점 안정성(Zero Stability)
정적 보정과 동적 보정
정적 보정(Static Calibration)
- 선형성
- 감도
- 반복성
- 히스테리시스
동적 보정(Dynamic Calibration)
- 주파수 응답(Frequency Response)
- 시정수(Time Constant)
- 고유 진동수(Natural Frequency)
- 감쇠비(Damping Ratio)
스포크 센서의 주요 적용 분야
- 산업 자동화 설비
- 프레스 장비
- 인장 및 압축 시험기
- 산업용 계량 시스템
- 탱크 및 호퍼 계량
- 크레인 하중 측정
- 토크 및 힘 측정 장비
- 중량 계측 시스템
마무리
스포크 센서는 높은 강성, 우수한 선형성, 뛰어난 과부하 내성, 그리고 편심 하중에 대한 강한 저항력을 갖춘 고성능 로드셀입니다.
특히 산업 자동화, 정밀 계량 및 시험 장비 분야에서 높은 신뢰성과 안정성을 제공하여 폭넓게 활용되고 있습니다.
센서의 성능을 최대한 활용하기 위해서는 적절한 용량 선정, 올바른 설치, 작업 환경 관리, 그리고 정기적인 보정 및 검교정이 반드시 필요합니다.
