1. 도입 배경
최근 한 정밀 부품 자동화 제조 라인에서 새로운 중량 검사 시스템을 구축하며 로드셀 컨버터 도입을 검토했습니다. 고객사의 주요 요구사항은 다음과 같았습니다.
수많은 제어 기기가 밀집된 좁은 제어반 내부 공간에 설치할 수 있을 것
공장 내 진동과 전기적 노이즈 환경에서도 안정적인 중량 신호를 PLC로 전달할 것
현장 작업자가 복잡한 장비 없이도 직관적으로 영점(Zero)과 스팬(Span)을 조절할 수 있을 것
이에 당사는 계측에 필요한 필수 기능을 모두 갖추면서도 신뢰성이 높은 LC210 로드셀 컨버터를 제안 및 납품하였습니다.
2. 제품의 주된 용도 및 사용처

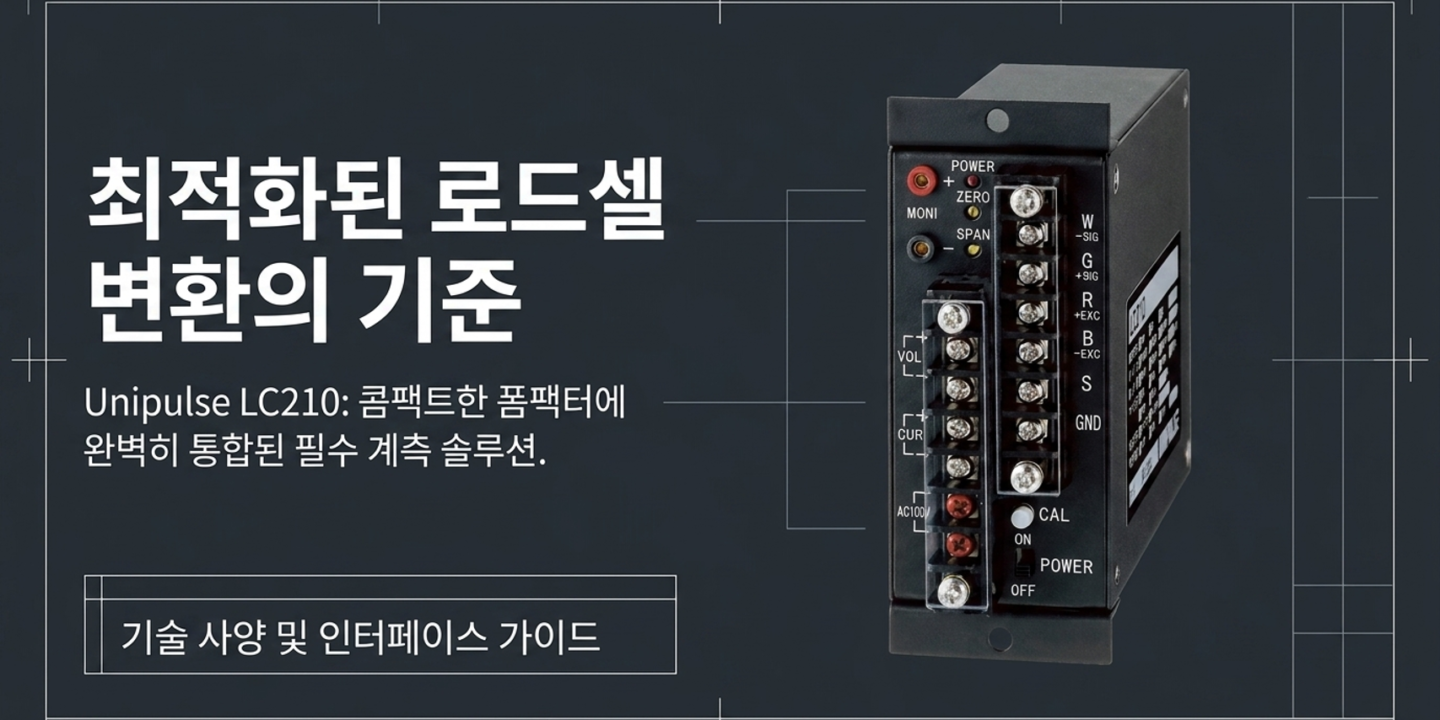

LC210은 로드셀에서 감지된 미세한 아날로그 신호를 제어기기가 읽을 수 있는 안정적인 전압(0~±10V) 신호로 변환, 증폭해 주는 계측 장비입니다. 브리지 인가 전원 공급, 로우패스 필터, 캘리브레이션 기능 등 로드셀 계측에 필요한 모든 핵심 기능이 본체 하나에 통합된 ‘기본형 컨버터’입니다.
주요 사용처: 공장 자동화 라인의 중량 판정, 호퍼(Hopper) 및 실로(Silo)의 중량 측정 시스템, 재료 시험기의 하중 측정, 프레스 하중 모니터링 등 다양한 산업용 계측 설비에 폭넓게 적용됩니다.
3. 왜 LC210을 선택해야 하는가? (주요 스펙 및 강점)
설계자 및 현장 엔지니어들이 LC210을 선호하는 이유는 화려한 부가 기능보다는 계측의 기본기와 뛰어난 스펙에 집중했기 때문입니다.
뛰어난 공간 활용성: 44(W) × 110(H) × 110(D) mm의 콤팩트한 크기와 600g의 가벼운 무게로 복잡한 제어반 내의 좁은 틈새에도 무리 없이 설치됩니다.고정밀 증폭 및 세밀한 조작: 비선형성(Non-linearity) 0.02% FS 이내, Zero 및 Gain 온도 드리프트 0.01%/°C 이내라는 높은 정확도를 자랑합니다. 특히 전면부에 위치한 ’20회전 트리머 전위차계(20 turn trimmer potentiometer)’를 통해 현장에서 매우 세밀한 영점 및 게인 조정이 가능합니다.
강력한 노이즈 필터링: 산업 현장의 기계적 진동을 걸러주는 로우패스 필터(기본 2Hz / -3dB)가 내장되어 있어 노이즈가 심한 환경에서도 출력이 안정적입니다.
혹독한 환경에서의 안정성: -10°C에서 +60°C에 이르는 폭넓은 작동 온도 범위를 지원하여 현장 온습도 변화에 강합니다.
맞춤형 사양 변경 지원(유연성): 기본사양(인가 전압 10V, 1000배 증폭, 2Hz 필터) 외에도 현장 로드셀 특성에 맞추어 인가 전압(5V, 3V), Gain(2000배, 3000배), 필터(10Hz, 100Hz, 1kHz 등)로 비표준 사양 주문이 가능하여 적용 범위가 무궁무진합니다.
4. 도입 결과 및 적용 제안
LC210을 납품받은 고객사는 복잡한 외부 회로 추가 없이 전원선(AC 100V)과 로드셀 결선만으로 즉시 깔끔한 0~±10V의 전압 출력을 얻을 수 있었습니다. 전면 패널에 직관적으로 배치된 단자대와 CAL(캘리브레이션) 버튼 덕분에 세팅 및 유지보수 시간도 대폭 단축되었습니다.
만약 현재 설계 중인 시스템에서 “제어반 공간이 협소하여 소형화가 필요”하거나, “노이즈로 인해 증폭된 신호가 널뛰어 고심”하고 계신다면, 군더더기 없이 계측 본연의 정밀함과 안정성만 꽉 채운 LC210 컨버터를 시스템에 적용해 보시길 강력히 제안합니다. 직관적인 조작성과 든든한 스펙이 귀사의 장비 신뢰도를 한 단계 높여줄 것입니다.
