이번 납품 사례는 LS-3B 4개를 이용해 플랫폼을 제작한 후
SC-V010 앰프와 데이터로거 NI USB-6210를 통해 PC와 연결하여 분석 프로그램 DA-1800B로
떨어지는 물체의 낙하 충격을 측정하고 기록하는 솔루션입니다

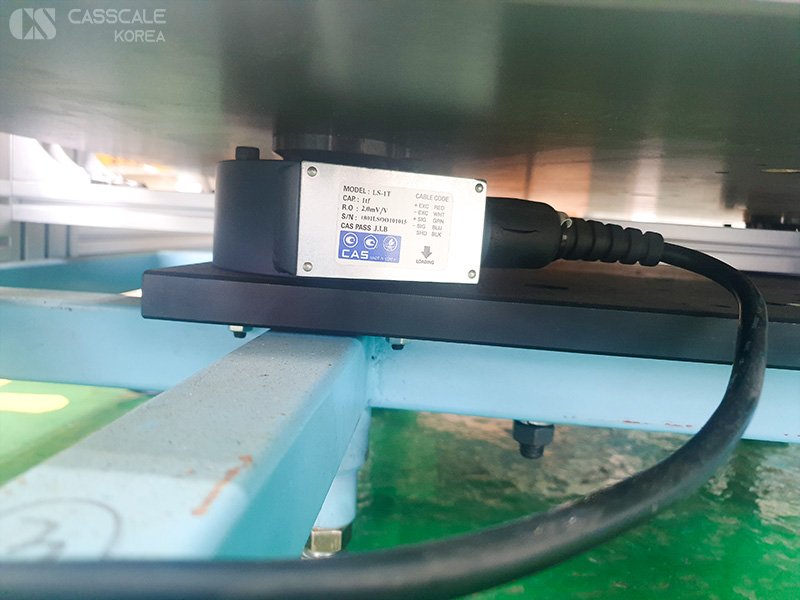

플랫폼 하단에 LS-3T를 장착하여

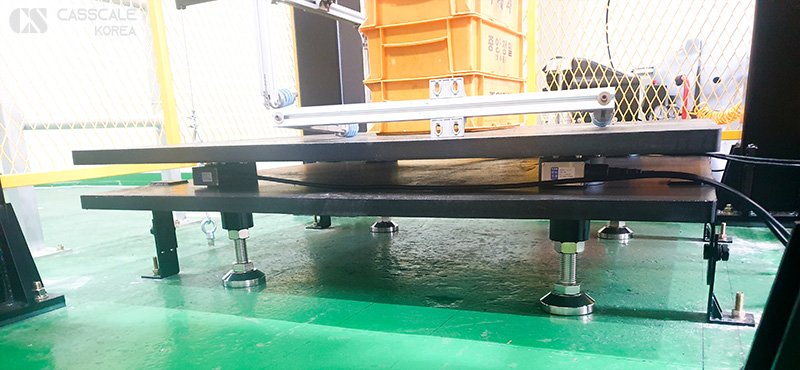

플랫폼 하단에 4개의 꼭짓점에
로드셀을 설치해주면

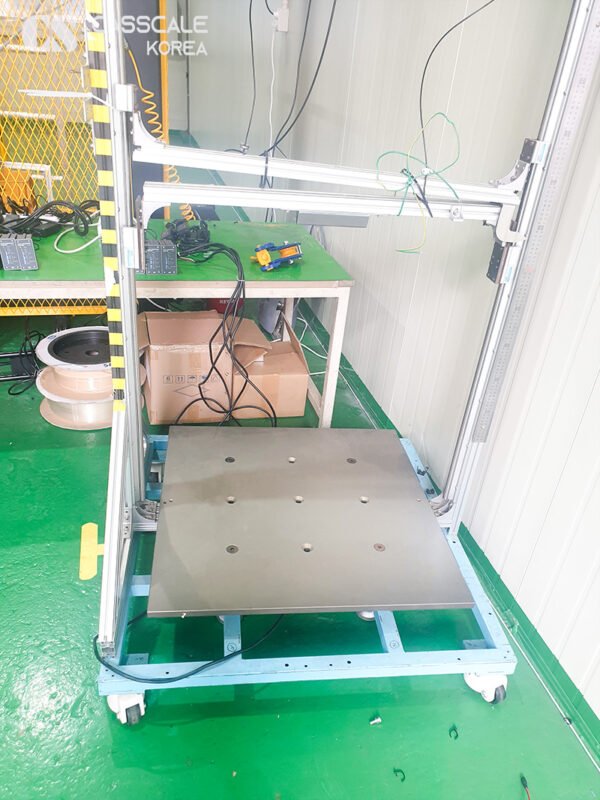

플랫폼이 완성되고
낙하 충격을 견디기 위해 프레임을 장착합니다

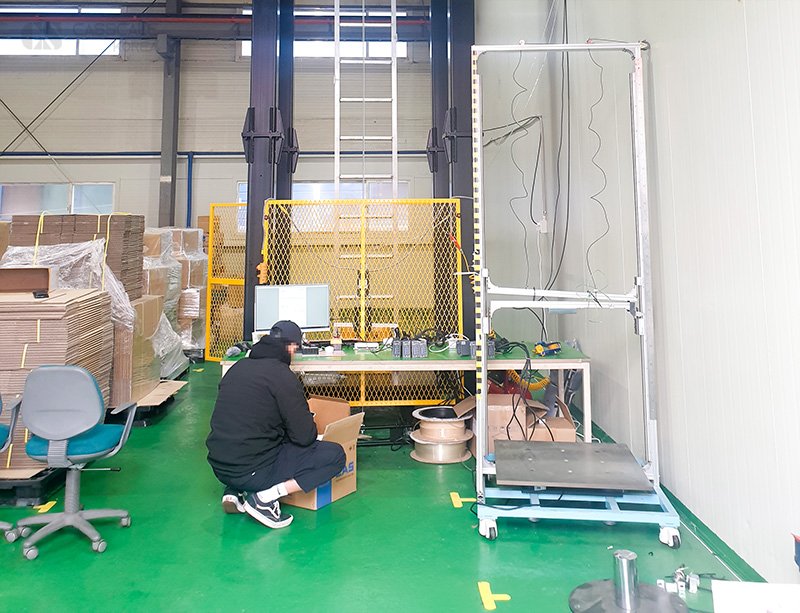

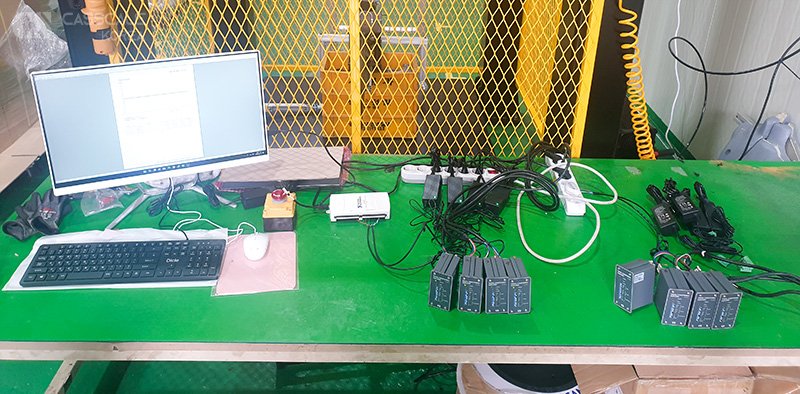

앰프와 데이터로거를 통해 PC와 연결하면
실험 준비가 완료됩니다
LS-3B는 카스사의 디스크 타입 로드셀입니다
IP67 등급 규격에 준한 설계와 밀폐 구조의
인장/압축 타입 로드셀로 호퍼 및 탱크, 사일로 스케일 등
거친 산업 환경에서의 사용이 적합한 제품입니다
[제품 정보]
카스 / LS-3B / 디스크 타입 로드셀
SC-V010은 CS KOREA사의 시그널 컨디셔닝 앰프로
풀 브릿지 전용 증폭기로 로드셀 뿐만 아니라 스트레인게이지 타입의
트랜스듀서의 출력 전송에 용이하며
빠른 응답속도를 요구하는 제어장치에 적합한
제품입니다
[제품 정보]
CS KOREA / SC-V010 / 앰프
NI USB-6210은 NI사의 USB 전용 DAQ 다기능 데이터로거입니다
아날로그 입력 16채널에 16 bit 해상도를 가졌으며
최대 150ks/s의 샘플링 속도로 고속 스캐닝이 가능하고
USB에서 DMA 방식의 양방향 고속 데이터 스트리밍이 가능합니다
[제품 정보]
NI / NI USB-6210 / 데이터로거
DA-1800B는 CS KOREA사의 DAQ 분석 프로그램입니다
A/D 보드를 이용하여 앰프로부터 출력되는 증폭된 신호를 실시간으로
디지털 신호로 바꿔, 시간에 따른 출력 신호값 표시 및 저장, 주파수 평면해석,
채널간의 관계해석 등을 PC에서 쉽게 할 수 있도록 도와주는 프로그램입니다
[제품 정보]
CS KOREA / DA-1800B / DAQ 분석 프로그램
궁금한 사항이나 솔루션이 필요하시다면
필요하신 사양과 어떤 용도로 사용하실지 확인 후
본 페이지 하단의 견적문의란에 남겨주시면 친절하게 안내해 드리겠습니다
언제나 유익한 정보 소개하는 카스스케일 코리아가 되겠습니다
