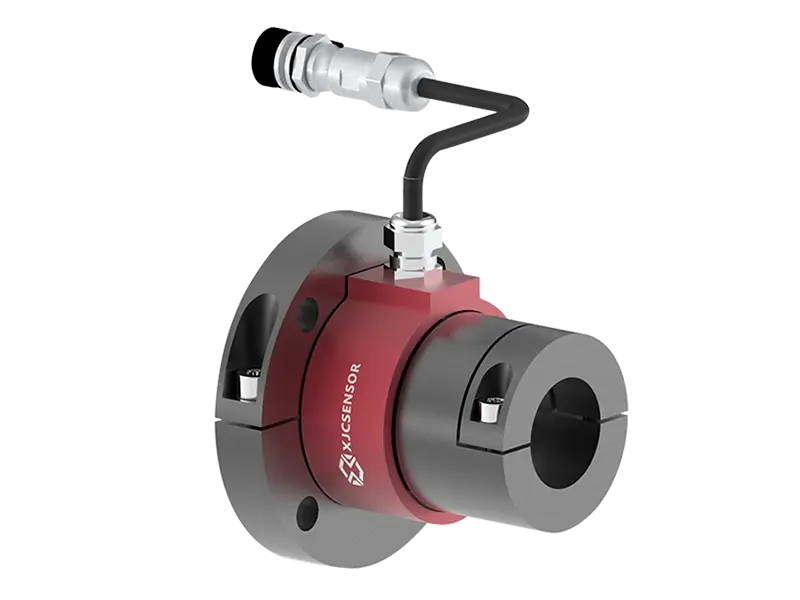

캔틸레버 장력 센서 X-ZL08
기술적 인 매개 변수
| 비선형 성 | 0.5% 이하 | 정격 출력 | 1.0~2.0mV/V |
| Repeatability | 0.2%FS 이하 | 제로 밸런스 | ±2%FS |
| 작동 온도 범위 | -20~80°C | 보상된 온도 범위 | -10~40°C |
| 0에 대한 온도 효과 | ≤0.02%FS/℃ | 격리 | ≥2000MΩ/100VDC |
| 추천되는 여기 | 5 ~ 10VDC | 최대 하중 한계 | 300 % FS |
| 케이블 크기 | Ø5x5m | 보호 등급 | IP63 |
| 케이블 연결 | Ex+: 빨간색; Ex-: 검은색; Sig+: 초록색; Sig-: 흰색 | ||

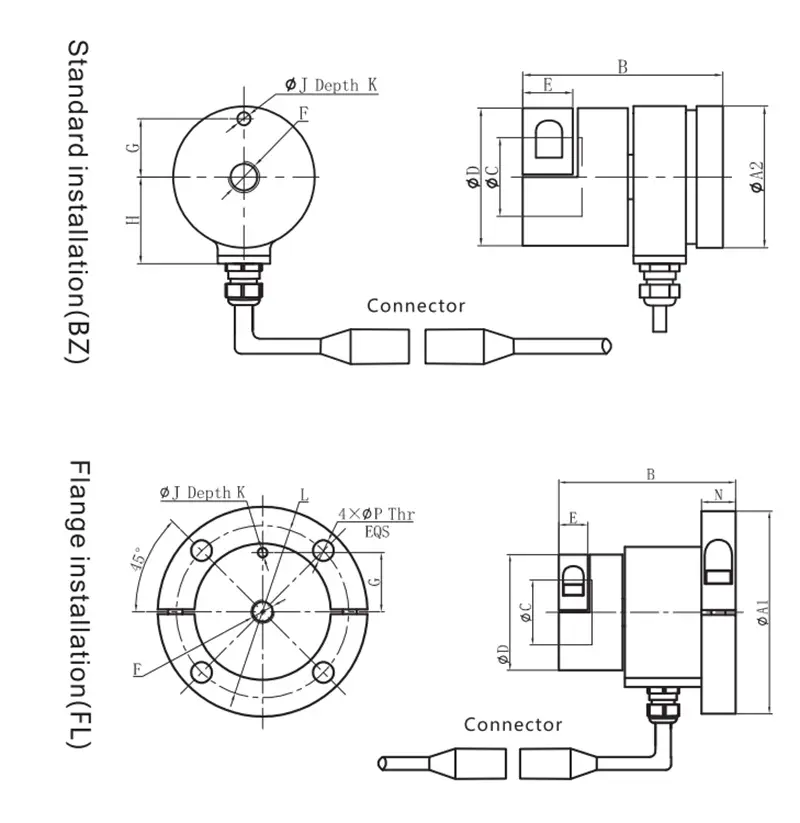

치수 및 용량
| 모델 번호 | 용량 (kg) | 외형 치수 | |||||||||||||
| A1 | A2 | B | C | D | E | F | G | H | J | K | L | N | P | ||
| X-ZL08-5-BZ-6 | 5 | / | 58 | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | / | / | |
| X-ZL08-15-BZ-6 | 15 | / | 58 | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | / | / | / |
| X-ZL08-25-BZ-6 | 25 | / | 58 | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | / | / | / |
| X-ZL08-50-BZ-6 | 50 | / | 58 | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | / | / | / |
| X-ZL08-5-FL-6 | 5 | 89 | / | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | 73 | 15 | 9 |
| X-ZL08-15-FL-6 | 15 | 89 | / | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | 73 | 15 | 9 |
| X-ZL08-25-FL-6 | 25 | 89 | / | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | 73 | 15 | 9 |
| X-ZL08-50-FL-6 | 50 | 89 | / | 77.6 | 28.5 | 50.8 | 12.7 | M10 | 25 | 42 | 4 | 5 | 73 | 15 | 9 |
참고사항: 정격 부하는 단일 센서의 값에만 적용되며, 양쪽에 설치하는 경우 위의 값의 2배가 됩니다.

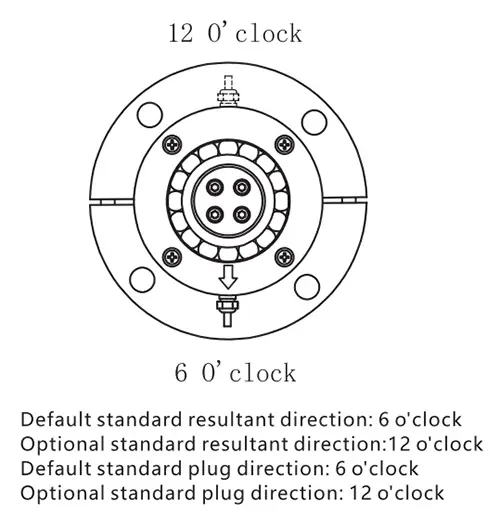

플러그 위치
