설명
6축 힘 센서 X-6A-D40-H21
기술적 인 매개 변수
| 비선형 성 | 0.5%FS 이하 | Repeatability | 0.1%FS 이하 |
| 제로 밸런스 | ±5%FS | 작동 온도 범위 | -20 ~ 80 ℃ |
| 추천되는 여기 | 5-10VDC | 격리 | ≥2000MΩ/50VDC |
| 보호 등급 | IP63 | 안전 하중 한도 | 150 % FS |
| 장기 크로스토크 오류 |
3%FS 이하 (디커플링 후) |
케이블 크기 |
Ø2×0.5m+14핀 플러그+Ø2x3m |

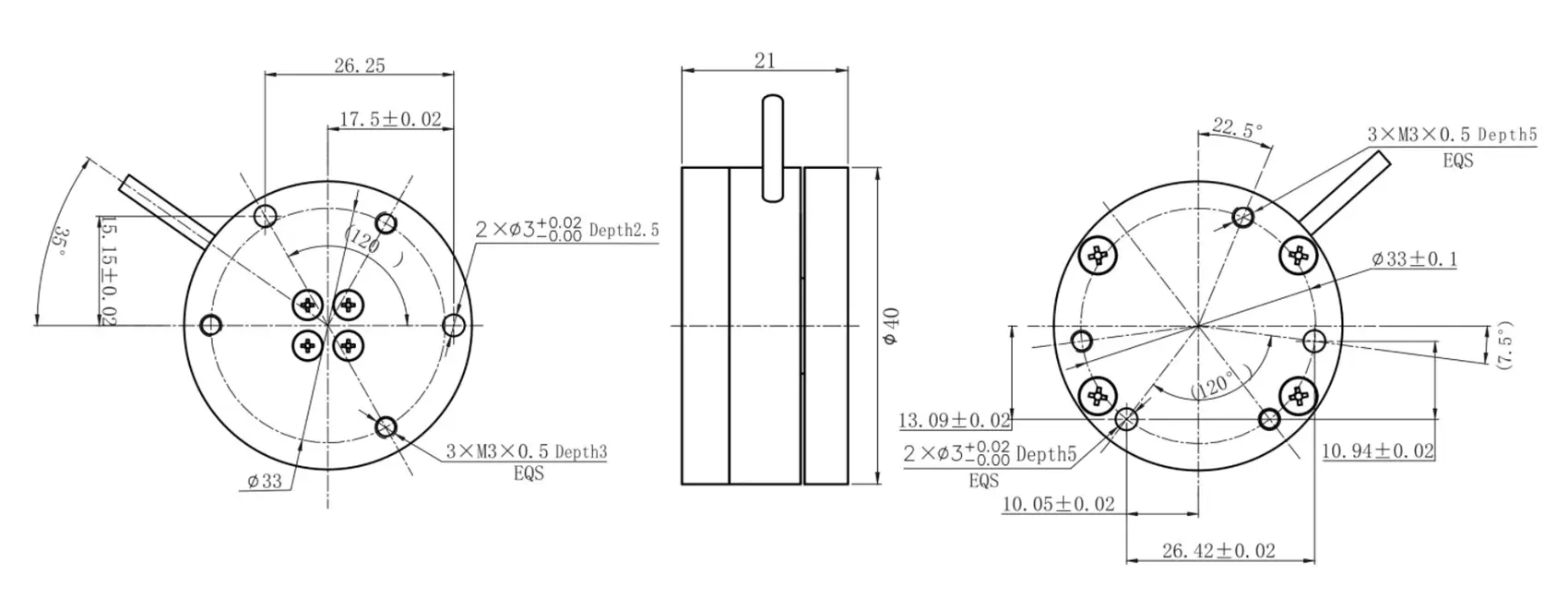

치수 및 용량
| 생산 능력 | Fx | Fy | Fz | Mx | My | Mz | 자재 |
| 150N | 150N | 240N | 4N.m | 4N.m | 4N.m |
알류미늄 Alloy |
|
| 정격 출력 | 0.3 – 1. 0mV / V |
||||||
| 핀 할당 | 핀 1 | Exc+Red | |
| 핀 2 | Exc-Black | ||
| 핀 3 | Fx+그린 | 핀 5 | 파이+블루 |
| 핀 4 | 에프엑스-화이트 | 핀 6 | Fy-Yellow |
| 핀 7 | Fz+브라운 | 핀 9 | MX+퍼플 |
| 핀 8 | Fz-그린 | 핀 10 | MX-오렌지 |
| 핀 11 | 마이+라이트 옐로우 | 핀 13 | Mz+라이트 블루 |
| 핀 12 | 마이 라이트 퍼플 | 핀 14 | Mz-라이트 오렌지 |
